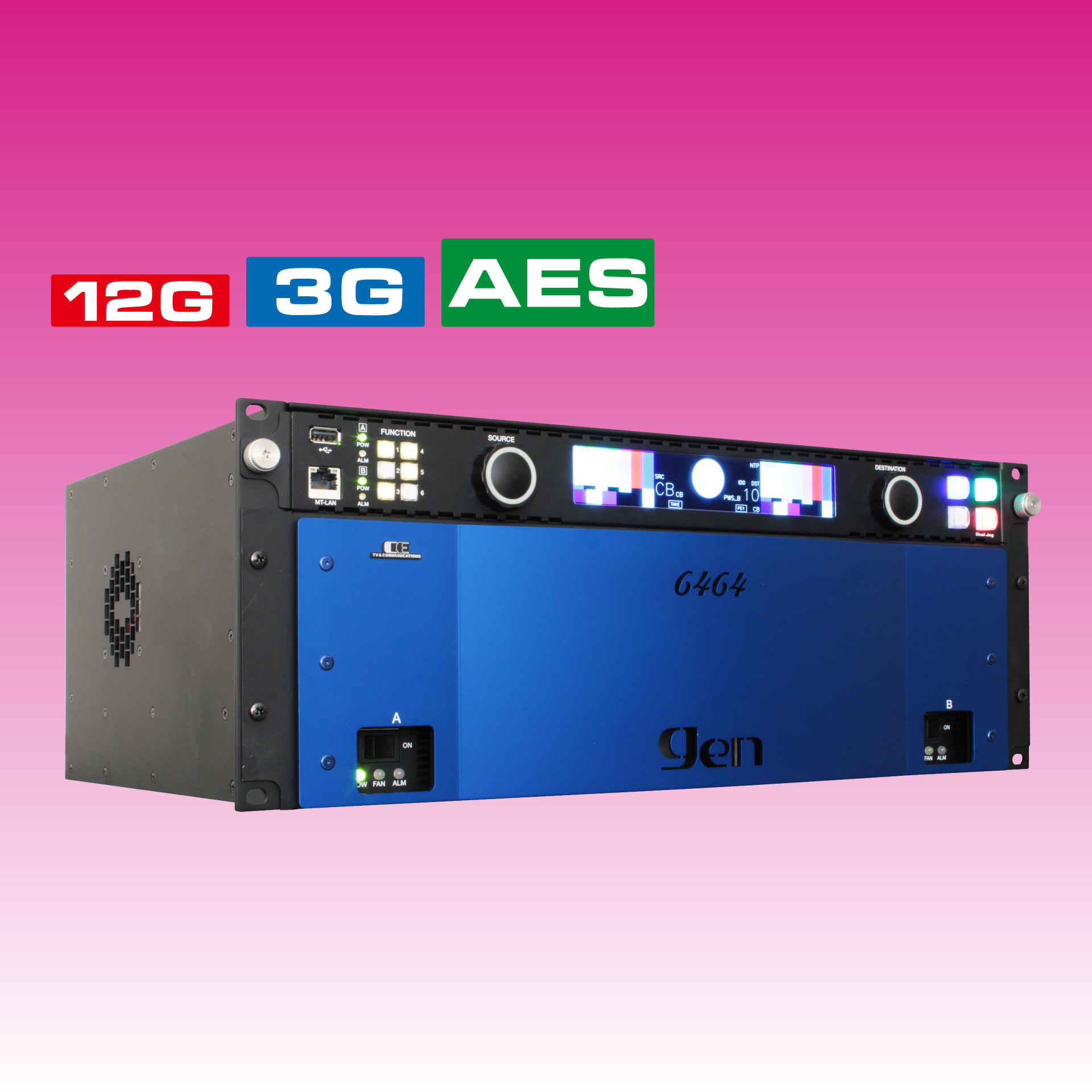

gen_catch_20210408_1920-1920

コンパクトルーティングスイッチャ    弊社オリジナルブランド製品

gen

12G-SDIモデル

3G/HD-SDIモデル

AES/EBUモデル

16×16 24×24 32×32 48×48 64×64

デュアルジョグ コントロールパネル 標準装備



関連リンク

catalogimg spec manual_no view_no

本 体 コントロールパネル 画面表示例 コントロールパネル接続例 定 格





製品概要

genシリーズは、12G-SDI、3G-SDI、またはAES/EBUに対応したルーティングスイッチャです。対応する信号の種類や入出力数の違いによって、全部で34機種を用意しています。ルータ本体は前面からホットスワップ可能な2重化電源を搭載しています。
コントロールパネルはLCDモデル、スタンダードモデル、OLEDモデル、テーブルトップモデルを用意し、用途に合わせてお選び頂けます。

Ethernetケーブル1本でPoE給電接続できます。

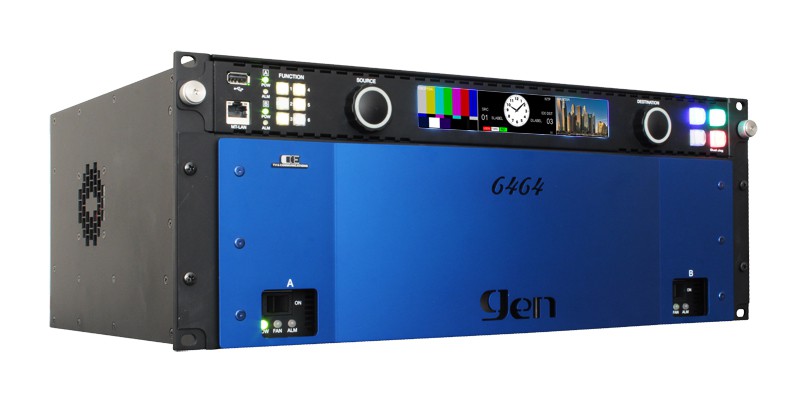

gen6464-CP_catch202104

本体

特長

●対応する信号の種類と入出力数の違いによって全34機種を用意
  - 12G/3G/HD-SDI/DVB-ASI対応モデル、3G/HD/SD-SDI/DVB-ASI対応モデル、AES/EBU対応モデルの3タイプ
  - 入出力数は、16x16,24x24, 32x32, 48x48, 64x64 の5タイプ
  - コントロールパネル装備と、コントロールパネル装備なしの2タイプ
  - プレーンモデル(※)として12G/3G/HD-SDI/DVB-ASI対応モデル、AES/EBU対応モデルを16x16,32x32の4タイプ

   (※PoE機能・出力リクロック機能・マルチビューモニタ機能・カラーバー/オシレータ機能が非装備の普及版モデルです。)
●リファレンス入力を装備し、全クロスポイントがスイッチングポイントでの切り替えに対応
 (フォーマットが異なる信号を切り替える場合はスイッチングポイントでの切り替えができないことがあります。)
●AES/EBUモデルでは、入力信号がREFに同期していればロックが外れることなく切り替えが可能
 (サンプリング周波数が異なる信号を切り替える場合はロックが外れます。プレーンモデルは信号線を切り替える方式のため、切り替え時にロックが外れます。)
●出力バスとは独立した4分割/10分割/16分割マルチビューモニタリング出力(3G-SDI)を標準装備(プレーンモデルは非装備)
 (設定によりフレームレートは60Hz~1Hz程度になります。)
●コントロールパネルは着脱式で、本体に収納して使用することも、分離して使用することも可能(プレーンモデルは非対応)
●サルボ機能、テイク機能、クロスポイントインヒビット機能、ソース/デスティネーションインヒビット機能、デスティネーションロック機能、パネルロック機能を搭載
●12G/3G/HD-SDI/DVB-ASI対応モデル、3G/HD/SD-SDI/DVB-ASI対応モデルにはカラーバ―出力機能を搭載(プレーンモデルは非装備)
●AES/EBUモデルには16chサンプルレートコンバータ機能、オシレータ機能を搭載(プレーンモデルは非装備)
●Webサーバを内蔵し、ブラウザによる設定・制御・ステータス表示が可能 (*1)
●12Gモデル、3Gモデル、AES/EBUモデルの16x16,24x24,32x32は、3つのEthernetポート(PoE給電機能内蔵ポートx2, 通常ポートx1)を装備し、48x48,64x64は、4つのEthernetポート(PoE給電機能内蔵ポートx3, 通常ポートx1)を装備し、PoEでコントロールパネルへの給電が可能(プレーンモデルはPoE非装備)

●1台の本体に最大16台のコントロールパネル(TCP/IP接続)を接続することが可能
●SNMPによるリモート監視・制御に対応
●ラストメモリ機能を搭載
●プログラマブルなGPI/GPO機能を搭載
●他社製コントロールパネルとの接続用にRS-232Cポートを標準装備
●完全フロントメンテンナンス方式のリダンダント電源(PAT.)を装備 (AC100~240V 50/60Hz)(プレーンモデルはフロントメンテナンス非対応、ACアダプタによるリダンダント電源)

 *1:ブラウザによる制御は、将来対応予定。



プレーンモデル特長

●プレーンモデルはコントロールパネル一体型のPoE機能、出力リクロック機能、マルチビューモニタ機能、カラーバー/オシレータ機能、非装備の普及版モデル。

●SDIモデルは12G-SDIに対応し、16x16,32x32の2タイプ、AESモデルは、信号線を切り替える方式で、16x16,32x32の2タイプを用意
●リファレンス入力を装備し、全クロスポイントがスイッチングポイントでの切り替えに対応
●ソース、デスティネーション選択は、ソース/デスティネーション・ボタンを押し、ジョグセレクタでチャンネル選択
●4つのボタンはアサイナブルで、TAKE,LOCK,サルボなど任意の機能に割り当て可能
●サルボ機能、テイク機能、クロスポイントインヒビット機能、ソース/デスティネーションインヒビット機能、デスティネーションロック機能、パネルロック機能を搭載
●2つのEthernetポートを搭載し、内蔵Webサーバへのブラウザ接続による設定・制御・ステータス表示が可能
●SNMPによるリモート監視・制御に対応
●1台の本体に最大15台のコントロールパネル(TCP/IP接続)を接続することが可能
●ラストメモリ機能を搭載
●プログラマブルなGPI/GPO機能を搭載(RS-232Cポートと共用)
●他社製コントロールパネルとの接続用にRS-232Cポートを標準装備
●ACアダプタによるリダンダント電源










ラインアップ



本体 CP装備モデル (全機種 DualJog 標準装備)

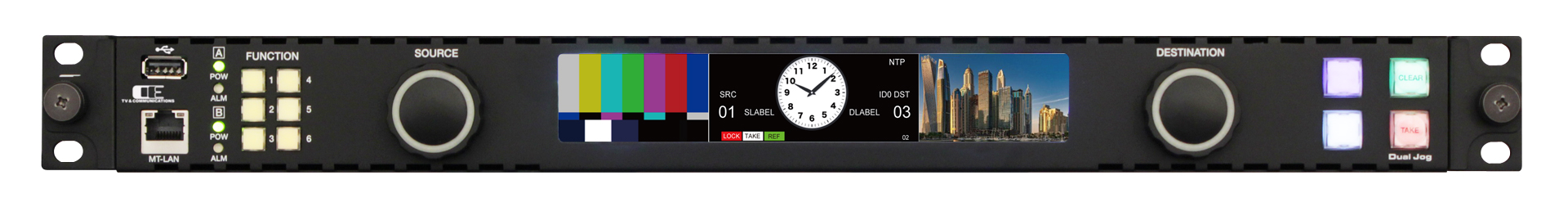

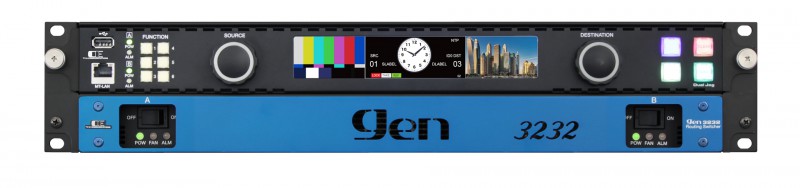

gen_1U_front_1920

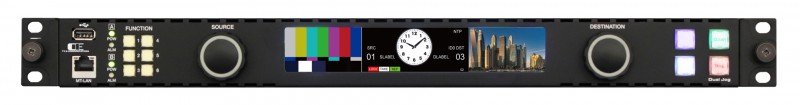

16×16 1RU 本体 前面



gen_1U_rear

16×16 1RU 本体 背面



12G-SDI 16×16                          3G-SDI 16×16                         AES/EBU 16×16

gen1616-12G-CP            gen1616-3G-CP            gen1616-AES-CP

1,375,000円                   1,265,000円                   1,045,000円

(税抜価格1,250,000円)               (税抜価格1,150,000円)                (税抜価格950,000円)

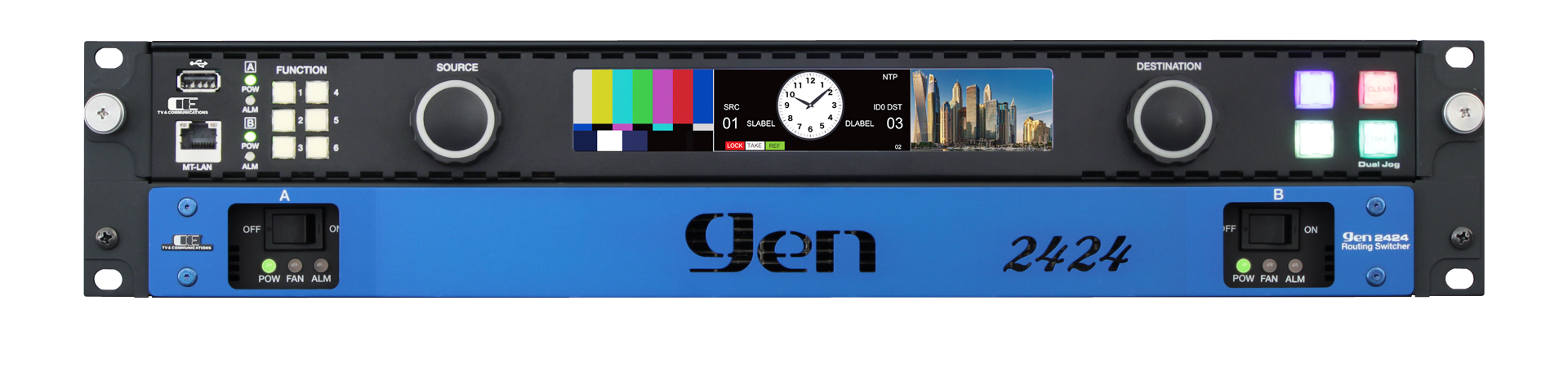

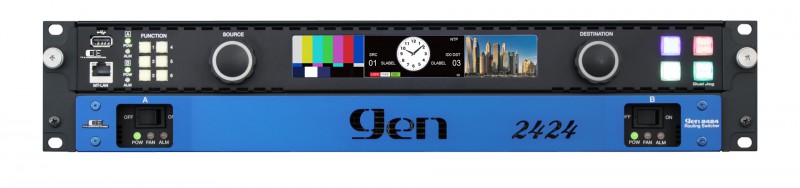

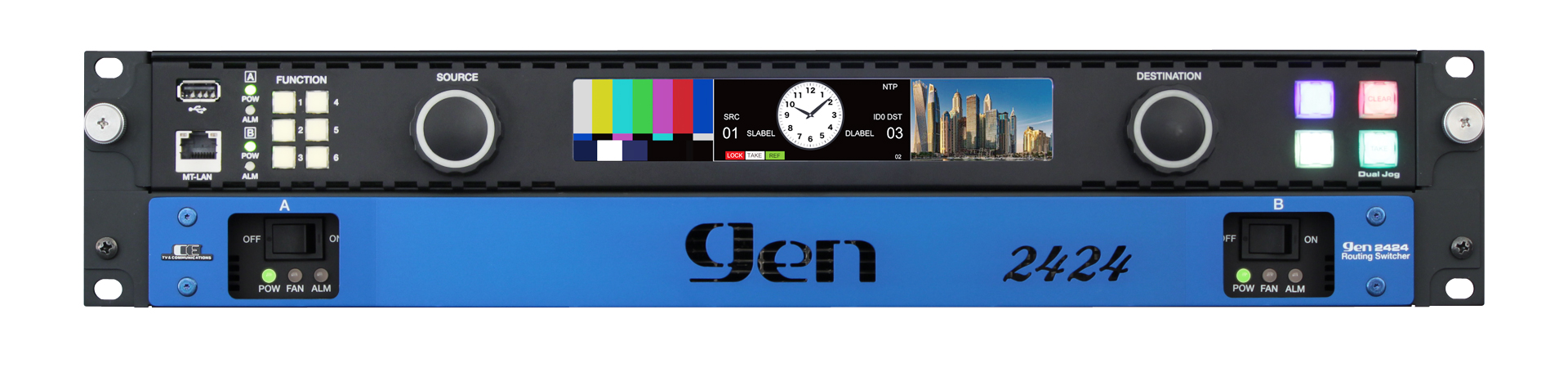

24×24 2RU 本体 前面



gen_2U_2424_rear_1920

 24×24 2RU 本体 背面



12G-SDI 24×24                          3G-SDI 24×24                         AES/EBU 24×24

 gen2424-12G-CP            gen2424-3G-CP            gen2424-AES-CP

 2,255,000円                   2,035,000円                   1,485,000円

(税抜価格2,050,000円)               (税抜価格1,850,000円)               (税抜価格1,350,000円)

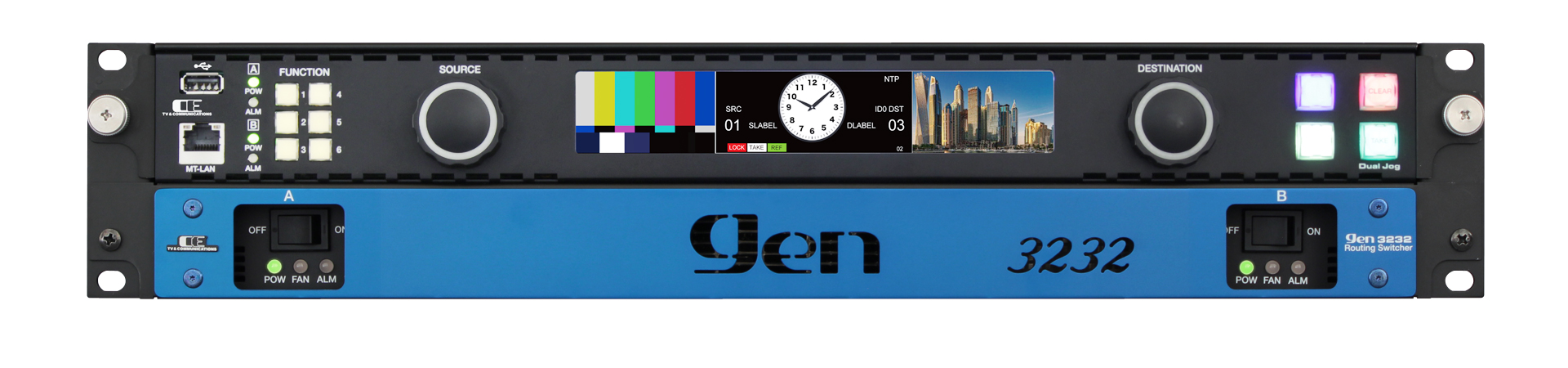

 32×32 2RU 本体 前面



gen_2U_rear_1920

32×32 2RU 本体 背面





12G-SDI 32×32                          3G-SDI 32×32                         AES/EBU 32×32

gen3232-12G-CP            gen3232-3G-CP            gen3232-AES-CP

 2,695,000円                   2,365,000円                   1,705,000円

(税抜価格2,450,000円)               (税抜価格2,150,000円)               (税抜価格1,550,000円)

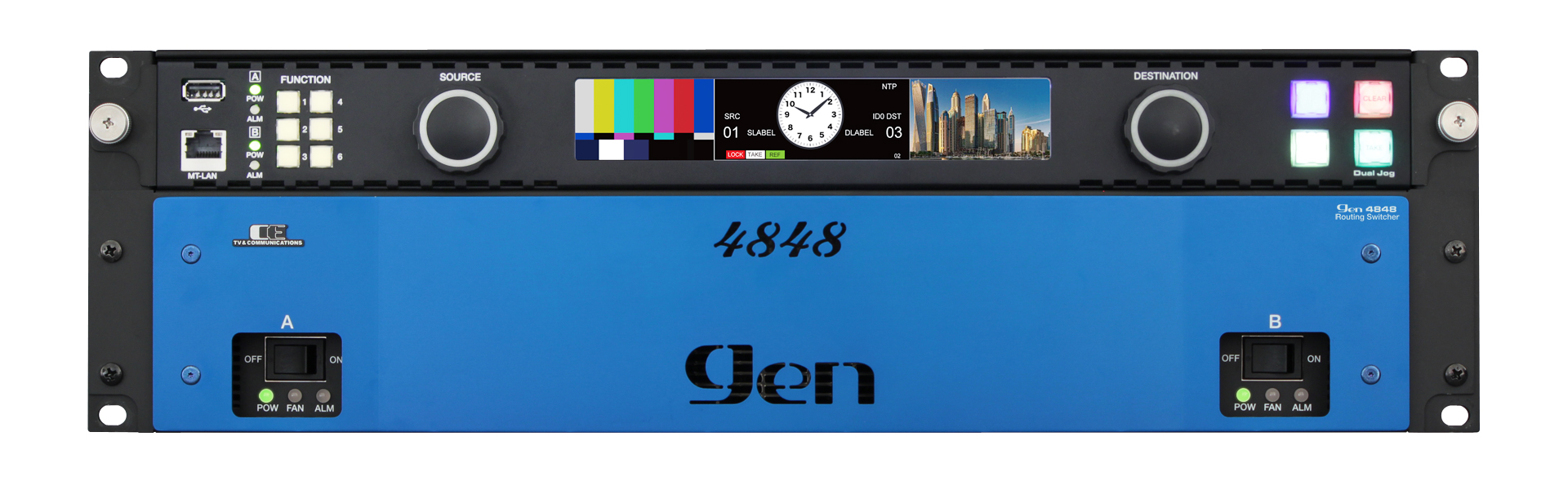

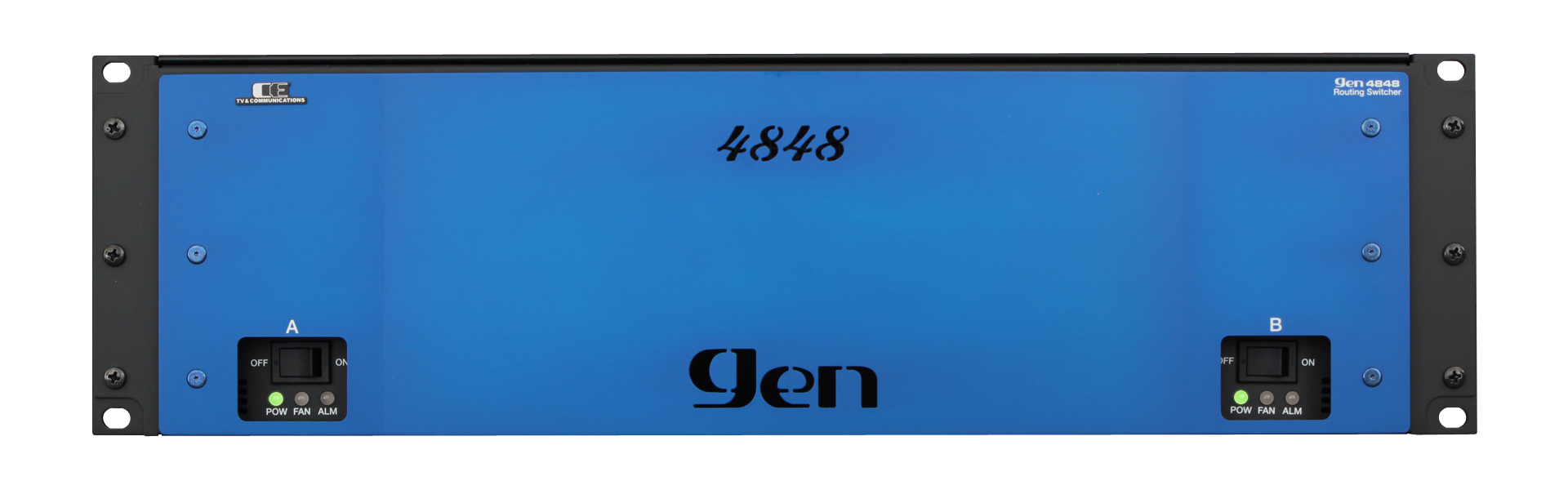

48×48 3RU 本体 前面



gen_3U_rear

48×48 4RU 本体 背面



12G-SDI 48×48                          3G-SDI 48×48                         AES/EBU 48×48

gen4848-12G-CP            gen4848-3G-CP            gen4848-AES-CP

 3,905,000円                   2,915,000円                   1,925,000円

(税抜価格3,550,000円)               (税抜価格2,650,000円)               (税抜価格1,750,000円)

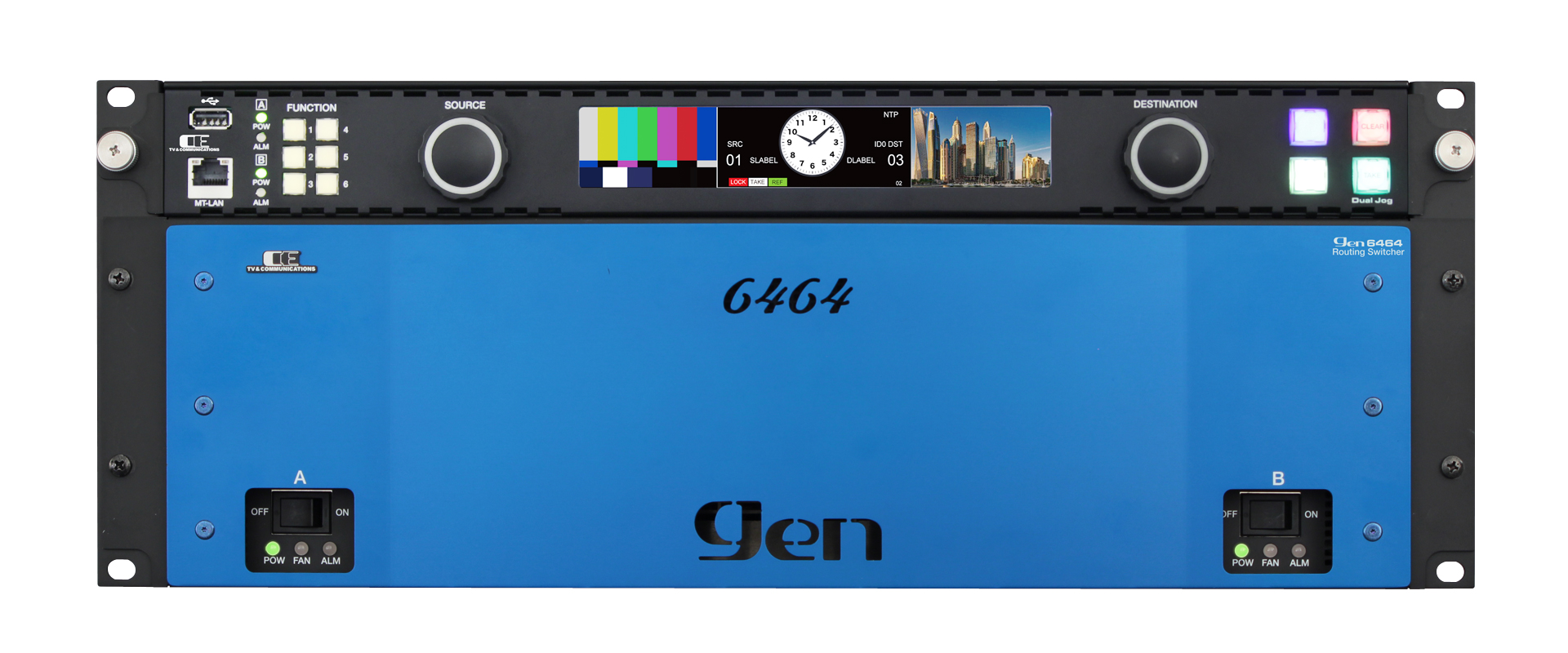

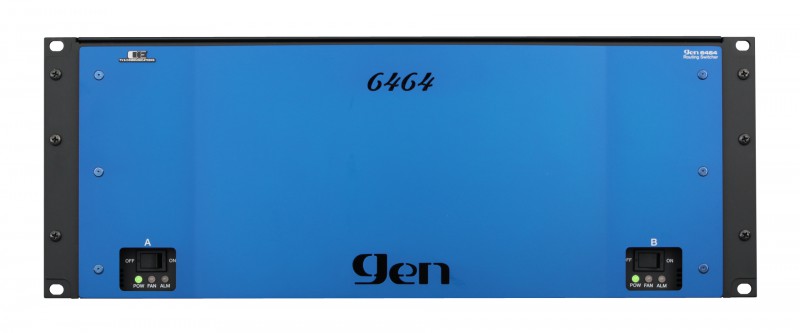

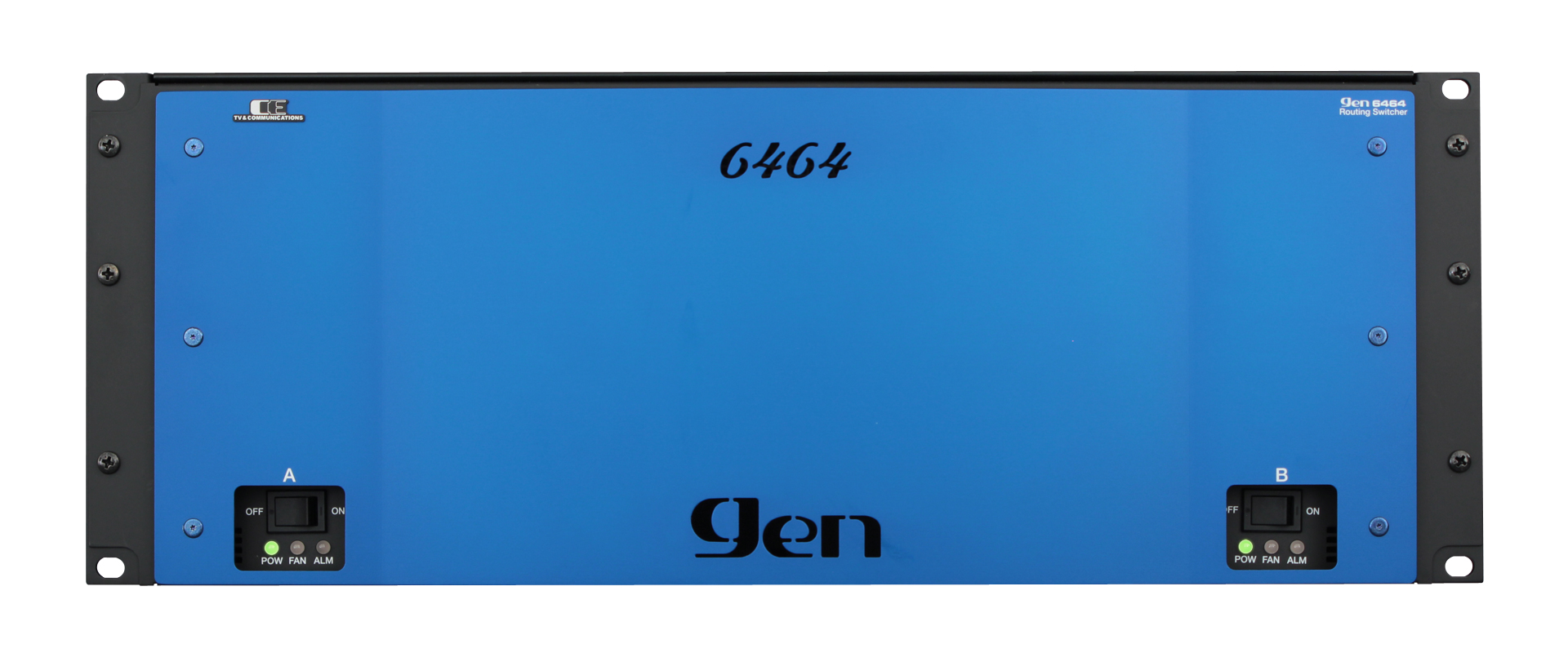

64×64 4RU 本体 前面



gen_4U_rear

64×64 4RU 本体 背面





12G-SDI 64×64                          3G-SDI 64×64                         AES/EBU 64×64

gen6464-12G-CP            gen6464-3G-CP            gen6464-AES-CP

 4,345,000円                   3,245,000円                   2,145,000円

(税抜価格3,950,000円)               (税抜価格2,950,000円)               (税抜価格1,950,000円)


















本体 CPなしモデル

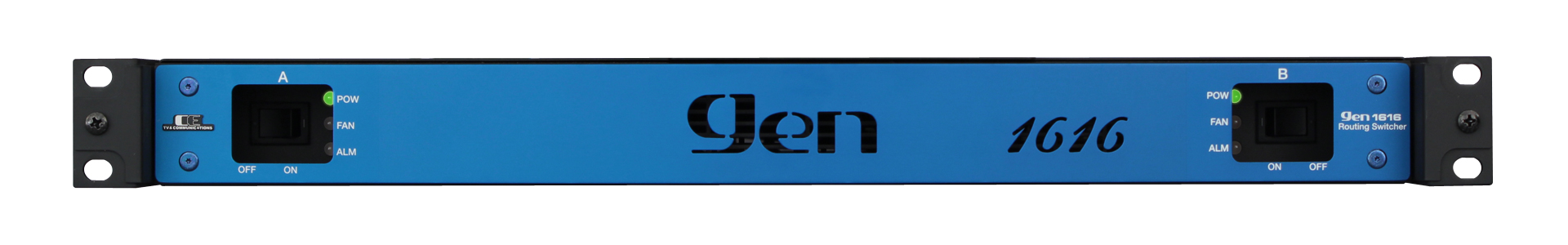

gen1616_front_202104

16×16 1RU 本体 前面 CPなし



12G-SDI 16×16                            3G-SDI 16×16                        AES/EBU 16×16

gen1616-12G                   gen1616-3G                gen1616-AES

 1,210,000円                   1,100,000円                   880,000円

(税抜価格1,100,000円)               (税抜価格1,000,000円)               (税抜価格800,000円)

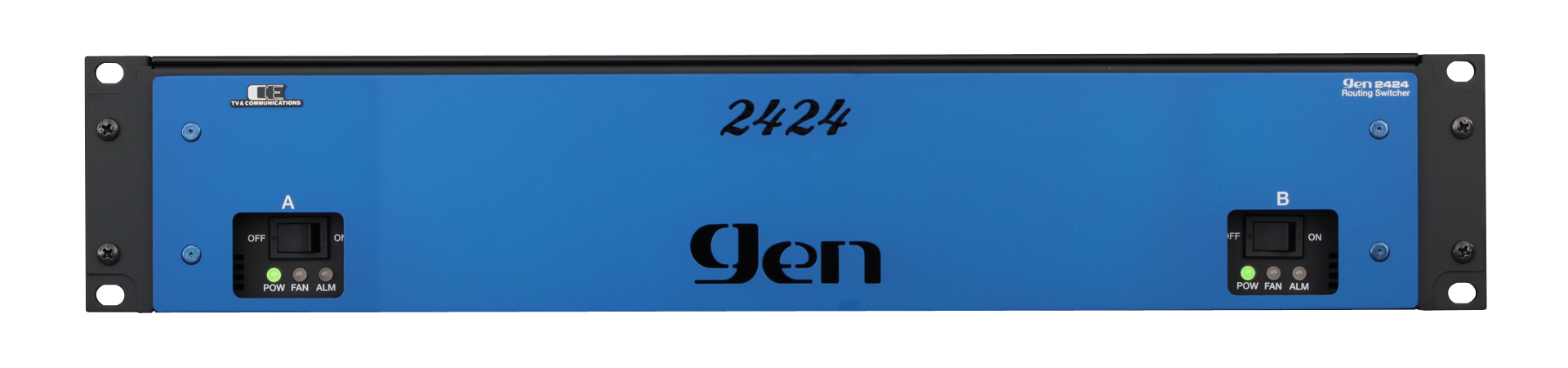

24×24 2RU 本体 前面 CPなし



12G-SDI 24×24                            3G-SDI 24×24                        AES/EBU 24×24

gen2424-12G                   gen2424-3G                gen2424-AES

 2,090,000円                   1,870,000円                   1,320,000円

(税抜価格1,900,000円)               (税抜価格1,700,000円)               (税抜価格1,200,000円)








 32×32 2RU 本体 前面 CPなし



12G-SDI 32×32                            3G-SDI 32×32                        AES/EBU 32×32

gen3232-12G                   gen3232-3G                gen3232-AES

 2,530,000円                   2,200,000円                  1,540,000円

(税抜価格2,300,000円)               (税抜価格2,000,000円)               (税抜価格1,400,000円)






48×48 3RU 本体 前面 CPなし



12G-SDI 48×48                            3G-SDI 48×48                        AES/EBU 48×48

gen4848-12G                   gen4848-3G                gen4848-AES

 3,740,000円                   2,750,000円                  1,760,000円

(税抜価格3,400,000円)               (税抜価格2,500,000円)               (税抜価格1,600,000円)










64×64 4RU 本体 前面 CPなし



12G-SDI 64×64                            3G-SDI 64×64                        AES/EBU 64×564

gen6464-12G                   gen6464-3G                gen6464-AES

 4,180,000円                   3,080,000円                  1,980,000円

(税抜価格3,800,000円)               (税抜価格2,800,000円)               (税抜価格1,800,000円)


















プレーンモデル

(※PoE機能・出力リクロック機能・マルチビューモニタ機能・カラーバー/オシレータ機能が非装備の普及版モデルです。ジョグダイヤル操作方式)



16×16 1RU 本体 前面 プレーンモデル  ※パネル中央部は通気口です。

 16×16 1RU 本体 背面 プレーンモデル



12G-SDI 16×16                                   AES/EBU 16×16

gen1616-12G-Plain               gen1616-AES-Plain

660,000円                                495,000円

(税抜価格600,000円)                           (税抜価格450,000円)






32×32 2RU 本体 前面 プレーンモデル  ※パネル中央部は通気口です。



gen_2U_plain_rear

32×32 2RU 本体 背面 プレーンモデル



12G-SDI 32×32                                   AES/EBU 32×32

gen3232-12G-Plain               gen3232-AES-Plain

1,078,000円                                682,000円

(税抜価格980,000円)                             (税抜価格620,000円)














ブロック図 12Gモデル、3Gモデル



gen-12g_block_202104



ブロック図 AES/EBUモデル



gen-aes_block_202104



コントロールパネル

特長

・操作方法やボタンの数によって全10機種を用意
 - LCDモデル、スタンダードモデル、OLEDモデル、テーブルトップモデルの4タイプを用意
 - ジョグセレクト式と押ボタン式の2タイプを用意
・本体から取外したパネルはそのままフルリモートコントロールパネルとして使用可能
・本体とPoE対応イーサネット接続により、電源と信号をイーサネットケーブル1本で接続可能
・PoE給電機能を内蔵したEthernetハブを使用すれば、1台の本体に3台以上のコントロールパネルを接続することも可能

 (gen4848-*、gen6464-*は本体に3つのPoE給電ポートを装備)

・3G Quad Link信号や6G Dual Link信号の切り替えに便利な、クロスポイントのグルーピング機能を搭載
・12Gモデルまたは3Gモデルの本体とAES/EBUモデルの本体を1つのリモコンで操作できる、AV連動機能を搭載
・ソース名、デスティネーション名のラベリングが可能 (漢字・アルファベット・数字・記号を使用できます。)
・LCDモデル、テーブルトップモデルには、液晶モニタを装備 (ただしTT8は液晶モニタ非搭載です。)
 - DualJog,TTDualJog,TT32は170mm×30mm(6.6型)ワイド液晶パネルを装備
 - LCD16,LCD32は50mm×38mm(2.4型)液晶パネルを装備
・液晶モニタにはソース映像・デスティネーション映像を表示でき、ラベル・フォーマット等の情報も同時に表示可能
・フロントパネルにEthernetポートを装備し、本体およびコントロールパネルの設定が簡単に可能(モデルにより非搭載)
・フロントパネルにUSBポートを装備し、USBメモリを使用して設定項目のファイルへの書き出し・ファイルからの読み込みが可能(モデルにより
非搭載)
・6個のファンクションボタンを装備し、サルボ機能、パネルロック機能、デスティネーションロック機能など任意の機能を設定可能(モデルにより非
搭載)





コントロールパネルラインアップ



スタンダードモデル

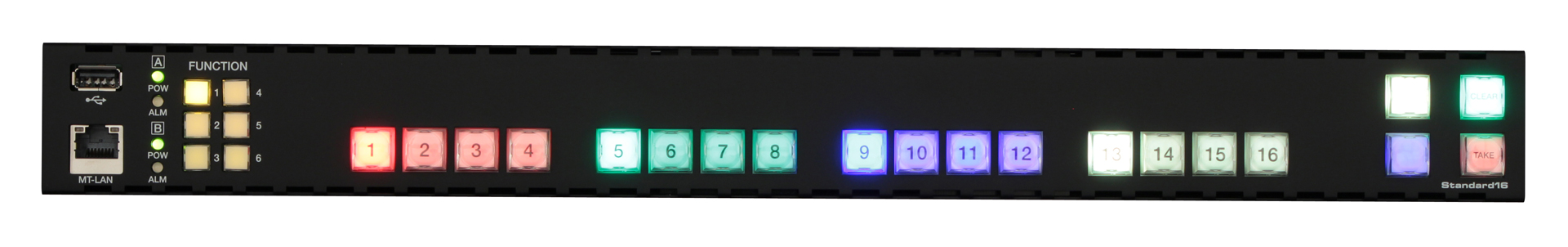

Std16_front_1920

16ボタン + 4ボタン ファンクション 6ボタン

Standard 16

143,000円

(税抜価格130,000円)

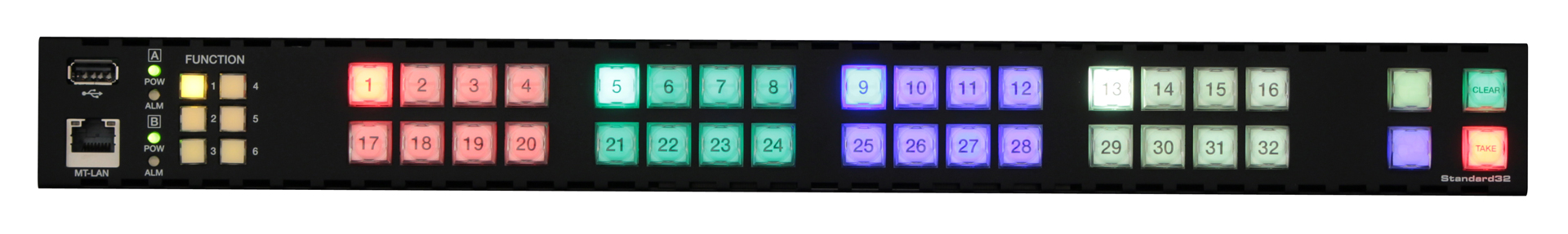

Std32_front_1920

32ボタン + 4ボタン ファンクション 6ボタン

Standard 32

165,000円

(税抜価格150,000円)

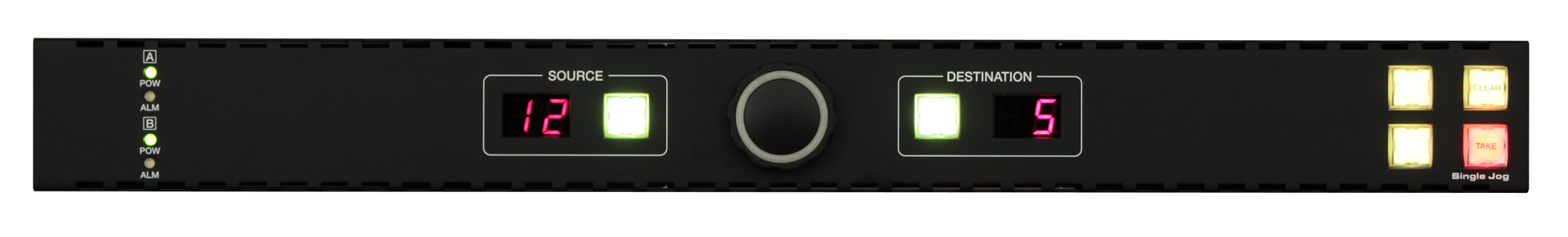

SingleJog_front_1920

ジョグセレクト×1 + 4ボタン

Single Jog

132,000円

(税抜価格120,000円)






LCDモデル

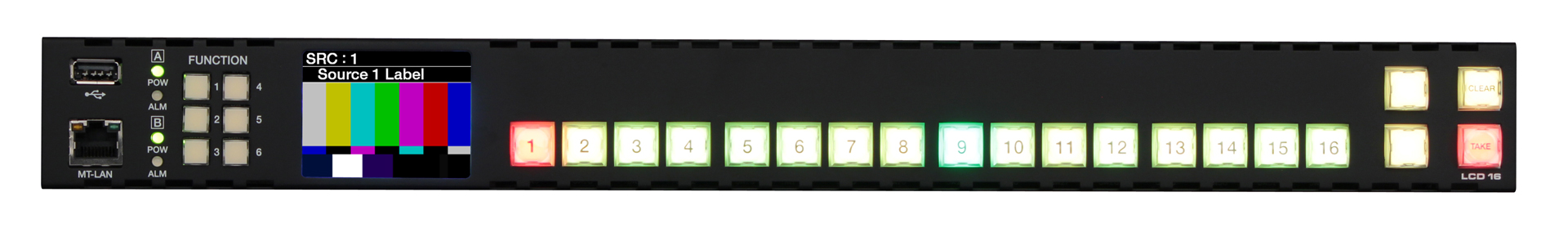

LCD16_front_1920

2.4型 LCD 16ボタン+ 4ボタン ファンクション 6ボタン

LCD 16

220,000円

(税抜価格200,000円)

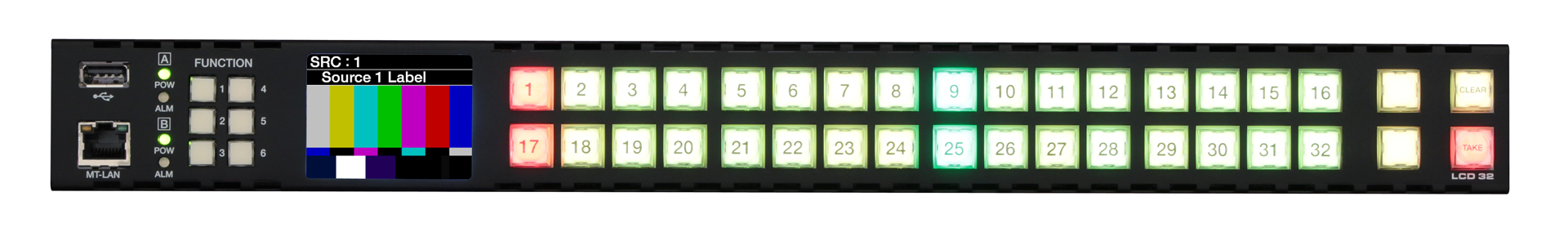

LCD32_front_1920

2.4型 LCD 32ボタン + 4ボタン ファンクション 6ボタン

LCD 32

264,000円

(税抜価格240,000円)

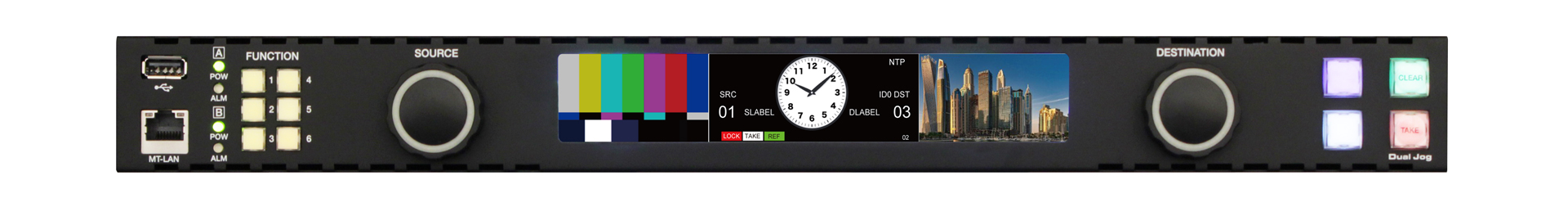

DualJog_front_1920

6.6型 ワイドLCD ジョグセレクト×2 + 4ボタン ファンクション 6ボタン

Dual Jog

330,000円

(税抜価格300,000円)






OLEDモデル

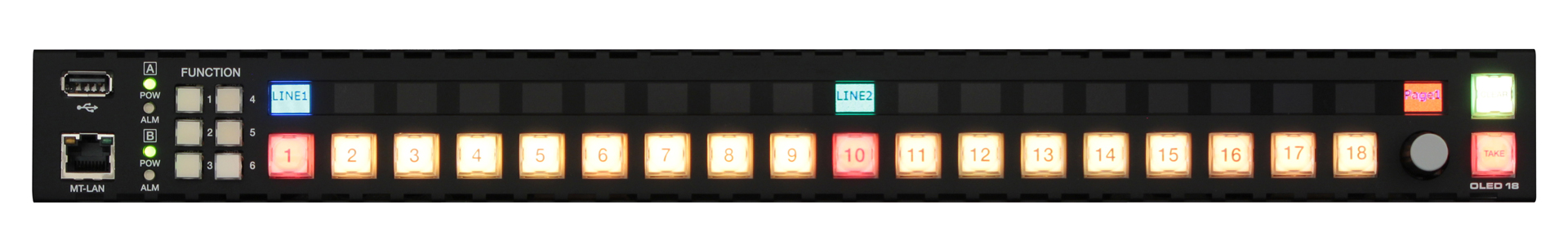

OLED18_front_1920

52×36ドット OLED 18ボタン + 2ボタン ファンクション 6ボタン

OLED 18

440,000円

(税抜価格400,000円)






テーブルトップモデル





TT8_front_1920IMG_3805_TT8_catch_1920

8ボタン + 3ボタン

TT8

110,000円

(税抜価格100,000円)









TTDualJog_front_1920

TTDualJog_catch_1920

  6.6型 ワイドLCD ジョグセレクト×2 + 4ボタン ファンクション 6ボタン

TTDual Jog

330,000円

(税抜価格300,000円)









TT32_front_1920

IMG_3867_TT32_catch_1920

6.6型 ワイドLCD 32ボタン+ 4ボタン ファンクション 6ボタン

TT32

385,000円

(税抜価格350,000円)








ブロック図

block_cont



画面表示例

DualJog,TTDualJog,TT32コントロールパネル

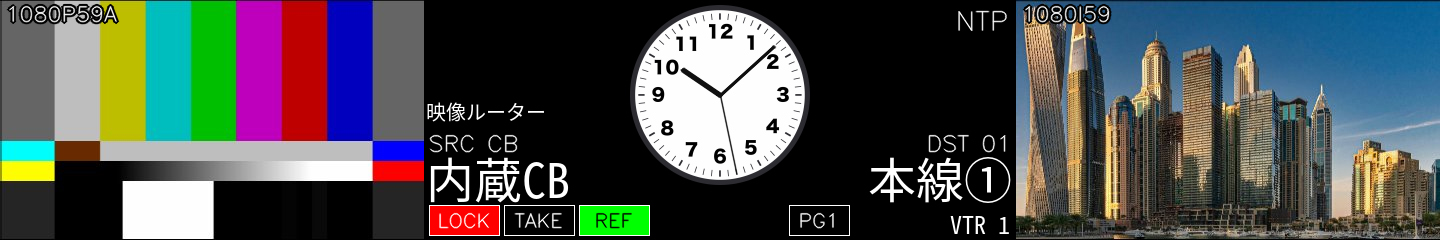

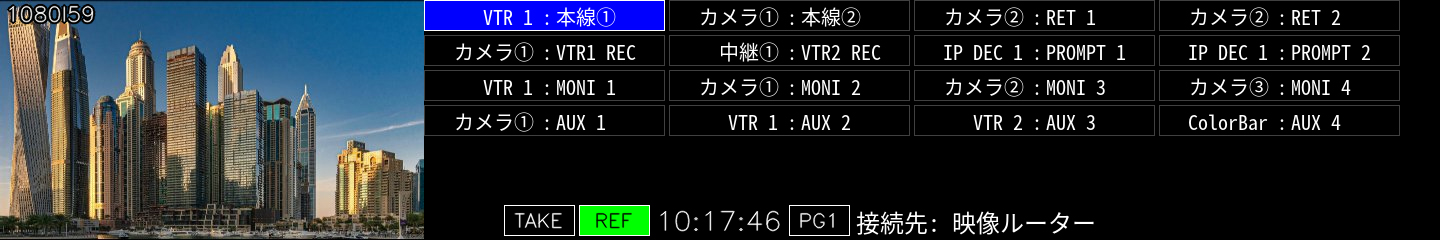

6.6型ワイドLCDを搭載し、ソース映像・デスティネーション映像を同時に表示可能です。映像の他に、ラベル・フォーマット等の情報も同時に表示できます。



6_6wide_lcd01

6_6wide_lcd01.png02

※時計の時刻は、内蔵時計(NTP 同期)または、アンシラリィタイムコード値となります。





LCD16,LCD32コントロールパネル

2.4型LCDを搭載し、ソース映像・デスティネーション映像を表示可能です。

2_4_lcd_2012104

※ 表示例は今後変更される場合があります。





本体 マルチビューモニタリング出力 (12Gモデル、3Gモデルのみ対応 プレーンモデル非対応)

出力バスと独立して、4分割/10分割/16分割のマルチビューモニ タリング出力(3Gまたは HD)を標準装備。

ラベル表示、タリー表示、音声レベル表示、時計表示が可能です。





10分割表示例

4分割表示例

16分割表示例

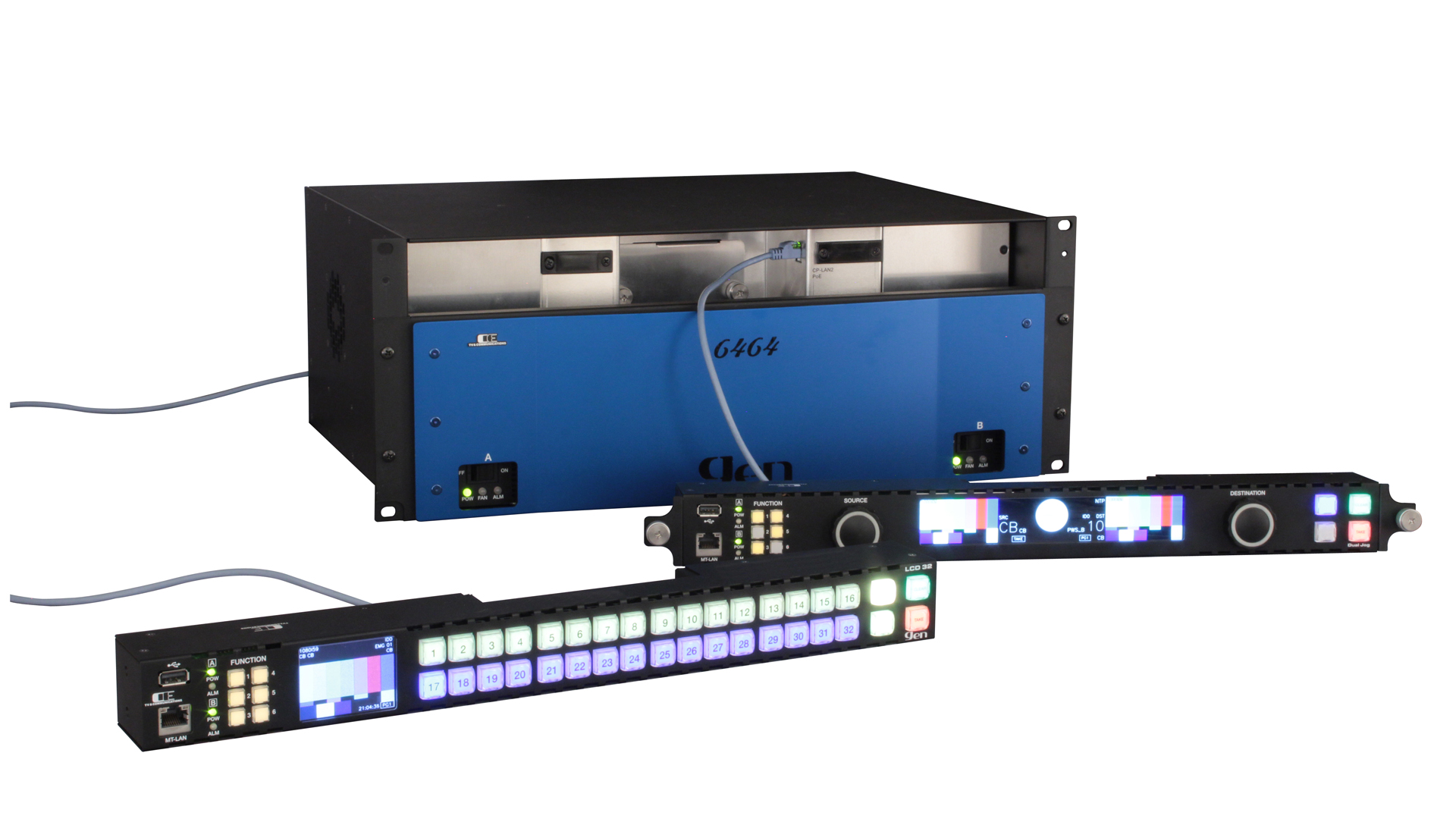

コントロールパネル接続例

1対1接続

本体とコントロールパネルを1対1で接続するのが基本的な構成です。
コントロールパネルは本体に収納して使用することも、取り外して使用することもできます。

1_1_panel202104

1対2接続

本体のリアパネルに装備されているEthernet ポートを使用することで、本体とコントロールパネルを1対2で接続することも可能です。

1_2_panel202104



1対多の構成

1台の本体に複数台のコントロールパネルを接続する構成例です。3又は4台以上のコントロールパネルを接続する場合はPoE給電対応のスイッチングハブを使用する必要があります。
1台の本体に複数台のコントロールパネルが接続されている場合、コントロールパネルのLCDに表示できる映像は、最大4画面までとなります。

例えば下図のような構成の場合、本体に収納されているコントロールパネル1に2画面、コントロールパネル2と3に1画面ずつ表示されるので、コントロールパネル4には映像が表示されません。

どのコントロールパネルに映像を表示するかは設定可能です。
また、映像が表示されないコントロールパネルでも、映像のラベル・フォーマット・フレームレート等の情報は表示可能です。



1_m_panel202104



多対1 の構成

複数台の本体を1台のコントロールパネルで操作する構成です。





m_1_panel202104



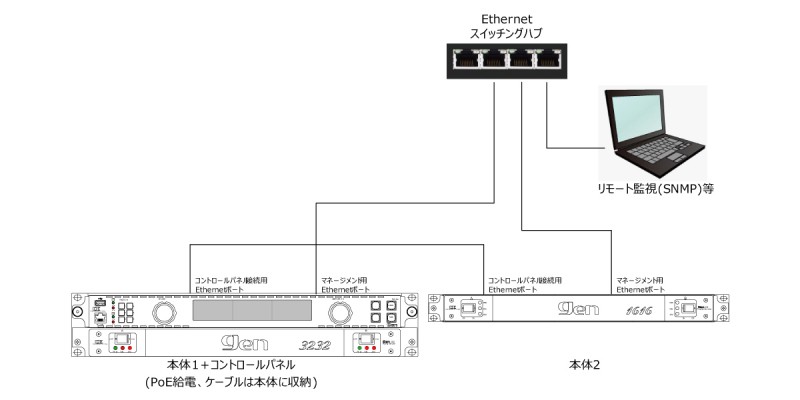

本体が2台で、コントロールパネル(1台)を本体に収納して使用する場合は、PoE 給電対応スイッチングハブは不要です。

m_1_panel2_202104



定格

SDI/AES入力

対応フォーマット

12Gモデル

 12G-SDI   SMPTE-2082-1

 6G-SDI   SMPTE-2081-1

 3G-SDI   SMPTE-424M(レベルA/B)

 HD-SDI   SMPTE-292M

 DVB-ASI     EN50083-9



3Gモデル

 3G-SDI   SMPTE-424M(レベルA/B)

 HD-SDI   SMPTE-292M

 SD-SDI   SMPTE-259M-C

 DVB-ASI     EN50083-9



AES/EBUモデル

 AES/EBU   AES-3id

 サンプリング周波数 32k~96kHz、分解能 24ビット

コネクタ

BNC×16~64

入力レベル、インピーダンス

0.8 Vp-p  75 Ω (SDI入力)

1.0 Vp-p  75 Ω (AES/EBU入力)

SDI/AES出力

コネクタ

BNC×16~64

出力レベル、インピーダンス

0.8 Vp-p  75 Ω (SDI出力)

1.0 Vp-p  75 Ω (AES/EBU出力)

マルチビューワ出力

(12Gモデル、

 3Gモデルのみ)

対応フォーマット

3G-SDI   SMPTE-424M (レベルA)

HD-SDI   SMPTE-292M

コネクタ

BNC×1

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

リファレンス入力

コネクタ

BNC×2(ループスルー含む)

入力信号、インピーダンス

12Gモデル、3Gモデル

 BBS/3値シンク 75Ω



AES/EBUモデル

 BBS/DARS  75Ω

イーサネット

コネクタ

12Gモデル,3Gモデル,AES/EBUモデル:16x16,24x24,32x32

 RJ-45×3 (コントロールパネル接続用×2, マネージメント用×1)



12Gモデル,3Gモデル,AES/EBUモデル:48x48,64x64

 RJ-45×4 (コントロールパネル接続用×3, マネージメント用×1)



12Gプレーンモデル、AES/EBUプレーンモデル

 RJ-45×2 (コントロールパネル接続用×1/マネージメント用×1)

対応レート

10/100/1000 Mbps

GPIO/RS-232C

コネクタ

12Gモデル,3Gモデル,AES/EBUモデル:16x16

 DSUB9メス(インチ) x1(GPIO,RS-232C兼用)



12Gモデル,3Gモデル,AES/EBUモデル:24x24, 32x32

AES/EBU モデル: 48x48,64x64

 DSUB9 メス(インチ)x1(GPIO,RS-232C兼用)

 DSUB15メス(ミリ)x1(GPIO)



12Gモデル,3Gモデル:48x48,64x64

 DSUB9 メス(インチ)x1(GPIO,RS-232C兼用)

 DSUB15メス(ミリ)x2(GPIO)



12Gプレーンモデル、AES/EBUプレーンモデル

 DSUB9 メス(インチ)x1(GPIO,RS-232C兼用)

動作環境

0℃~40℃ 20%~85%(結露なきこと)

電源

12Gモデル、3Gモデル、AES/EBUモデル

 AC100V~240V±10%(AC90~264V) 50/60Hz ×2



12Gプレーンモデル、AES/EBUプレーンモデル

 ACアダプタ AC100V~240V±10%(AC90~264V) 50/60Hz ×2

 本体 DC 12V(11~17V)  XLR-4 x2

外形寸法

12Gモデル、3Gモデル、AES/EBUモデル

 16x16モデル : W482 × H44 × D370(AES/EBUモデル:D335)(突起部を除く)

 24x24モデル : W482 × H88 × D330 (突起部を除く)

 32x32モデル : W482 × H88 × D330 (突起部を除く)

 48x48モデル : W482 × H132 × D330 (突起部を除く)

 64x64モデル : W482 × H177 × D330 (突起部を除く)



12Gプレーンモデル、AES/EBUプレーンモデル

 16x16モデル : W482 × H44 × D100 (突起部を除く)

 32x32モデル : W482 × H88 × D75 (突起部を除く)

オプション

コントロールパネル

LCDモデル

スタンダードモデル

OLEDモデル

テーブルトップモデル

DualJog, LCD16, LCD32
Standard16, Standard32, SingleJog
OLED18
TTDualJog, TT32, TT8

コントロールパネル用

ラックマウントブラケット

ラックマウント用

gen本体用

ラックマウント用(ローレットネジ付)

gen-RMB01E

gen-RMB02E

gen-RMB03E



質量・消費電力

gen1616-12G-CP

5.9kg

107W

gen1616-3G-CP

5.5kg

35W

gen1616-AES-CP

5.0kg

30W

gen2424-12G-CP

7.1kg

120W

gen2424-3G-CP

6.7kg

77W

gen2424-AES-CP

6.5kg

32W

gen3232-12G-CP

7.1kg

132W

gen3232-3G-CP

6.7kg

87W

gen3232-AES-CP

6.5kg

34W

gen4848-12G-CP

8.2kg

214W

gen4848-3G-CP

8.2kg

92W

gen4848-AES-CP

7.3kg

40W

gen6464-12G-CP

9.2kg

237W

gen6464-3G-CP

9.2kg

102W

gen6464-AES-CP

8.7kg

42W

gen1616-12G-Plain

2.0kg

36W

    gen1616-AES-Plain

2.0kg

30W

gen3232-12G-Plain

3.0kg

57W

    gen3232-AES-Plain

3.0kg

34W



※仕様および外観は、改良のため予告なく変更することがありますので、あらかじめご了承ください。

この製品について問い合わせる

製品情報
