ライブユニット  (インターカム/タリーマトリクス)

LU2_catch

LU2

※RoHS対応

希望小売価格

1,100,000円(税別)

関連リンク

catalog spec manual view

製品概要

最大8台までのベースユニットとの間で、インターカム,タリー情報の接続をします。

また、スイッチャーを使用した時のインターカム(PROD/ENG:2系統),タリーのインターフェースや、

中継システムをサポートするステータスモニターを装備しています。



LU2_F

LU2_F





特長

●インカム回線

  - 「カメラ1~8」、「AUX1/2」、「スイッチャー」、「プログラム1,2」等、様々な系統の入力を装備
  - ルーティングスイッチーの採用により、各出先との会話を可能
  - 全ての系統の入出力(T/R)の音量が調整可能(専用アプリケーションで設定)
  - PROD/ENGの2系統に対応(AUX1/2も選択可能)

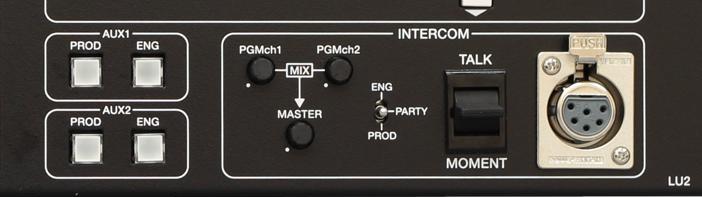

●インカム機能(コール/トークスイッチ)搭載


  - アナログ音声入力およびプログラム音声のモニタリング可能(音量は独立して調整可能)
  - 他メーカーの連絡機材(ワイヤレスインターカム等)と、4Wで接続が可能(2Wはメニュー画面設定で変更可能)
  - トークスイッチはオルタネートとモーメンタリーの2通りに対応(スイッチャーを操作しながら会話が可能)



●タリー機能/アラーム機能

  - スイッチャー等システム機器からのR/Gタリー情報を受けて、カメラアダプターへ出力
  - 各カメラアダプターからのR/Gタリー情報を、フロントパネルで表示
  - カメラアダプター~ベースユニット間の障害情報をLEDで表示



●ステータスモニタ機能(SDI出力)

statusMonitor
  - LU2を中心とした中継システム全体のコンディションを確認可能
  - カメラアダプター~ベースユニット間の設定状況やアラーム情報を表示
  - 光回線の状態も一覧する事が可能



●外部リモート


  - 遠隔での操作やインターカムの増設に対応した子機を接続させる事が可能(最大3台まで)



●機器の調整と設定

  - インカム音声レベルの調整や設定、その他にテスト信号(CB&1k)の発生が可能

  - 個々もしくは全てのBU4 に対してパラメーターの設定を行う事が可能



ブロック図

LU2_block_diag

主な仕様

定格

電源

AC90V~264V 50/60Hz

消費電力

40W

動作環境

0℃ ~ 40℃、20%~85%(結露無きこと)

外形寸法・質量

W482 × H88 × D350   約 5.0kg

RoHS

適合

入出力端子

RET VIDEO IN



対応フォーマット(映像)

3G : 1080p59(LevelA) , 1080p50(LevelA)

HD : 1080i59 , 1080i50 , 1080psf23 , 1080psf24

      1080p23 , 1080p24 , 720p59 , 720p50

SD : 525i59 , 625i50

対応フォーマット(音声) 48 kHzサンプリング 20/24 ビット、同期音声のみ対応

コネクター

BNC×2

入力レベル、インピーダンス

0.8 Vp-p 75 Ω

ACT OUT

対応フォーマット(映像)

RET VIDEO IN と同一

対応フォーマット(音声)

48 kHzサンプリング 20/24 ビット、同期音声のみ対応

コネクター

BNC×2

入力レベル、インピーダンス

0.8 Vp-p 75 Ω

MONI OUT

対応フォーマット(映像)

HD-SDI 1080/59.94i ステータスモニター出力用

対応フォーマット(音声)

---

コネクター

BNC×1

出力レベル、インピーダンス

0.8 Vp-p 75 Ω

PGM1/2

コネクター

XLR3(メス)×2

基準入力レベル

0 dBm@-20dBFS

最大入力レベル

+20 dBm

送り返し音声選択

メニューにて設定

AUX1/2

コネクター

XLR3(メス)×2 , XLR3(オス)×2

基準入力レベル

0 dBm@-20dBFS

最大入力レベル

+20 dBm

基準出力レベル

0 dBm@-20dBFS

最大出力レベル

+20 dBm

DC 12V IN

コネクター

XLR4(オス)×1

定格

DC 11V ~ 17V

REMOTE

コネクター

RM12-6(メス)×3(*2)

最大接続数

3式

CAM1~8 BU

コネクター

D sub-25ピン×8 (*2)

TALLY IN/OUT

コネクター

Dsub-9ピン×4 (*2)

HEAD SET

コネクター

XLR6(メス)×1 (*1)

付属品

電源ケーブル

1本

取扱説明書

1部

オプション

インカムヘッドセット

SCA-HS001

キャリー用ケーブル

CRY-LUBU002 : インカム/タリー/PGMケーブル(1m)

CRY-PGM002   : XLR5~XLR3×2ケーブル(1m)

CRY-AUX002   : XLR6~XLR3×2ケーブル(1m)

光ファイバーケーブル

弊社営業までお問い合わせください。

(*1) 弊社独自仕様となっております。加工が必要な場合はご相談下さい。

(*2) 弊社独自仕様となっております。当該コネクターの機能を使用するには別売の制御ケーブルが別途必要となります。
