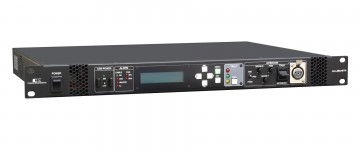

3G　光ファイバー伝送ベースユニット

SCA-BU4T1/L1/N1

3G、24p対応

光カメラケーブル
（電源送り　最長2,400ｍ）

LANC対応

希望小売価格: 900,000円（税別）

製品概要

ショルダータイプやハンディタイプカムコーダーの信号を光ファイバーケーブルを使って光伝送する光ファイバー伝送カメラアダプター・システムのカメラアダプターへの電源供給と、接続機器との通信インターフェース装置です。１本の光ファイバーケーブルでスタジオカメラ（システムカメラ）に必要な・カメラ映像・マイク音声・タリー・リターン・インターカム・カメラリモコン・ゲンロック等の各種信号を長距離伝送することができます。

単独使用として設計されているカムコーダーを複数同時使用し、システムカメラとして運用しやすくするために、カメラアダプター・ベースユニットの周辺システム機器を充実いたしました。スタジオ内や屋外中継など、お客様のさまざまなご利用に応じたアプリケーションも用意されておりますので、番組制作の効率化や、機材の休眠時間減少など、用途や運用に広範に対応することができます。

特長

3種類の伝送方法　ケーブルや給電距離で

伝送距離は接続される機器や接続ケーブルの状況により大きく異なります。

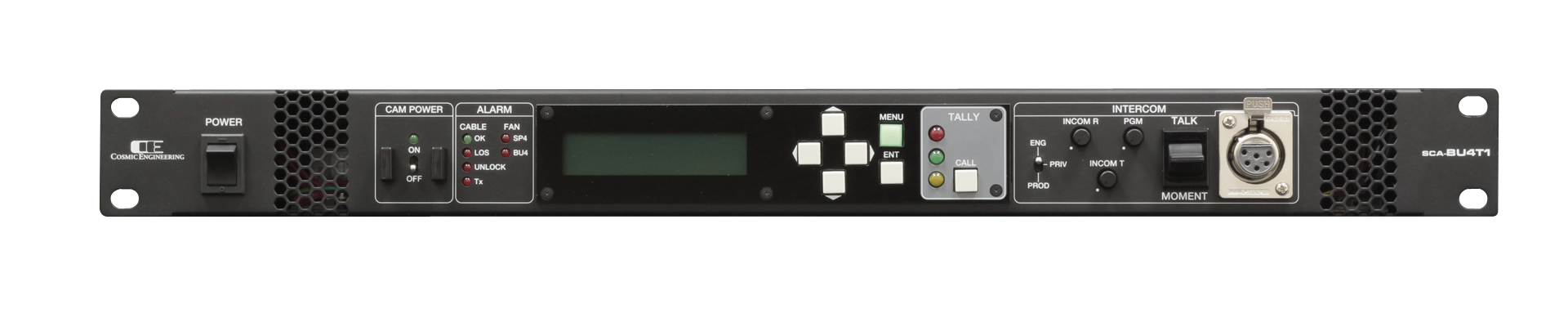

フロントディスプレーと操作ボタンで BU4 の各種設定や通信状況の確認が可能

システムフォーマットの設定，オーディオ信号の設定，インターカム回線の設定，カメラマイクモニタの設定，REF 位相の設定，テスト信号の設定等をフロントディスプレーと操作ボタンで自在に行うことができます。通信状況のモニタリングも行えます。

高品質の音声伝送性能

カメラ音声，リターン音声の高音質に加え、インターカム回線にも高音質を採用しました。高級音響機器と同等の高S/N で透明度の高い「いい音」です。
カメラアダプター側にリターン音声ステレオライン出力（平衡）を装備しました。

広範なフォーマットに対応

3G， HD， HD24p，SD 等、広範なシステムフォーマット対応です。更にアナログコンポーネント入力やアナログ音声入, 出等、広範な信号に対応しています。

対応システムフォーマット

　3G : 1080p59 ( レベルA ），1080p50 ( レベルA )

　HD : 1080i59，1080i50，1080psf24，1080psf23，1080p24，1080p23，720p59，720p50

　SD : 525i59，625i50

ブロック図

使用実績のあるカメラ

メーカー	型番
ソニー社製	HDW-730	HDW-750	HDW-790
	PMW-320	PMW-350	PMW-200
	PMW-400	PMW-500	PMW-EX3
	PDW-F350	PDW-F355L	PDW-680
	PDW-700
パナソニック社製	AG-HPX555	AJ-HPX3100G	AJ-HPX2100
	AJ-HDX400	AJ-HDX900	AG-HPX600
	AG-HPX175	AG-HPX250	AG-HPX255
	AG-HPX375
池上通信機社製	HDK-5500
RED社製	EPIC DRAGON

主な仕様

定格
電源	AC100V ± 10%　50/60Hz、DC12V　(11～17V)
給電出力	最大　225W
消費電力	230W
動作環境	0℃ ～ 40℃、10%～85%（結露無きこと）
外形寸法・質量	W482 × H44 × D350　　約5.7kg
RoHS	適合

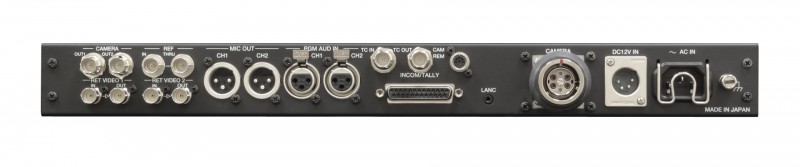

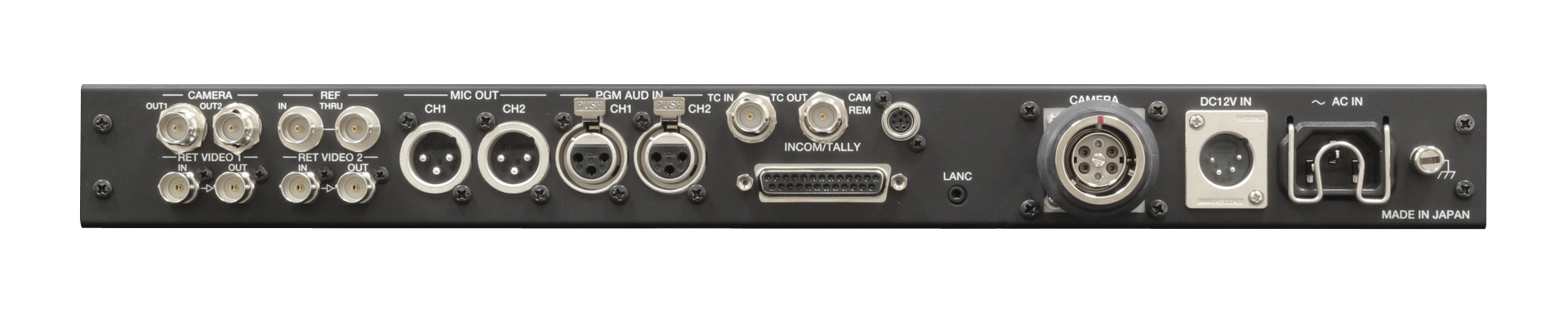

入出力端子
CAMERA OUT1/2	対応フォーマット（映像）	3G-SDI 1080/59.94p(レベルA) 1080/50p(レベルA) HD-SDI 1080/59.94i 1080/50i 1080/24psf 1080/23psf 　　　　 720/59.94p 720/50p SD-SDI 525/59.94i 625/50i
	対応フォーマット（音声）	48 kHz サンプリング　24ビット、同期音声2chのみ対応
	コネクター	BNC×2
	出力レベル、インピーダンス	0.8 Vp-p 75 Ω
RET VIDEO 1 IN	対応フォーマット（映像）	3G-SDI 1080/59.94p(レベルA) 1080/50p(レベルA) HD-SDI 1080/59.94i 1080/50i 1080/24psf 1080/23psf 　　　　 720/59.94p 720/50p SD-SDI 525/59.94i 625/50i
	対応フォーマット（音声）	48 kHz サンプリング　20/24ビット、同期音声のみ対応
	コネクター	BNC×1
	入力レベル、インピーダンス	0.8 Vp-p 75 Ω
RET VIDEO 2 IN	対応フォーマット（映像）	3G-SDI 1080/59.94p(レベルA) 1080/50p(レベルA) HD-SDI 1080/59.94i 1080/50i 1080/24psf 1080/23psf 　　　　 720/59.94p 720/50p SD-SDI 525/59.94i 625/50i
	対応フォーマット（音声）	48 kHz サンプリング　20/24ビット、同期音声のみ対応
	コネクター	BNC×1
	入力レベル、インピーダンス	0.8 Vp-p 75 Ω
RET VIDEO 1 OUT	対応フォーマット	RET VIDEO 1 INと同じ (RET VIDEO 1 INのリクロック出力)
	コネクター	BNC×1
	出力レベル、インピーダンス	0.8 Vp-p 75 Ω
RET VIDEO 2 OUT	対応フォーマット	RET VIDEO 2 INと同じ (RET VIDEO 2 INのリクロック出力)
	コネクター	BNC×1
	出力レベル、インピーダンス	0.8 Vp-p 75 Ω
REF IN/THRU	コネクター	BNC×２、ループスルー
REF IN/THRU	入力信号、インピーダンス	アナログブラックバースト/３値シンク、75Ω
MIC OUT	コネクター	XLR3（オス）×2、600Ω平衡 1pin：GND,　2pin:Hot,　3pin:Cold
	基準出力レベル	0 dBｍ＠-20dBFS
	最大出力レベル	+20 dBm
PGM AUDIO IN	コネクター	XLR3（メス）×2、600Ω平衡 1pin：GND、2pin:Hot、3pin:Cold
	基準入力レベル	0 dBｍ＠-20dBFS
	最大入力レベル	+20 dBm
TC IN/OUT	コネクター	各BNC×1
TC IN/OUT	入出力信号、レベル	LTC、入力0.5～5.0 Vp-p/出力2.0 Vp-p
CAM REMOTE	コネクター	小型丸型コネクター8pin×1 （＊１）
LANC	コネクター	ステレオミニミニジャック（φ2.5mm）×1
INCOM/TALLY	コネクター	Dsub-25pin×１（＊２）
CAMERA	コネクター/適合ケーブル	SCA-BU4T1・・・タジミ製光マルチコネクター SCA-BU4L1・・・レモ製光マルチコネクター SCA-BU4N1・・・ノイトリック製マルチコネクター
CAMERA	使用波長	WDM方式/出力1550nm、-8dBm・入力1310nm、感度-16dBm
HEAD SET	コネクター（フロント）	XLR6（メス）×1 （＊２）
CAM POWER	スイッチ（フロント）	HDスタジオカメラアダプターへの給電ON/OFF
DC12V IN	コネクター	XLR4（オス）×1 1pin:GND, 2,3pin:NC, 4pin:+12V
DC12V IN	定格	DC11～17V
付属品
電源ケーブル	１本
ナンバーシール	１個
取扱説明書	１部
オプション
インカムヘッドセット	SCA-HS001
カメラケーブル	弊社営業までお問い合わせください。

（＊１）　詳細仕様・接続可能なコントローラー等つきましてはお問合わせ下さい。

（＊２）　弊社独自仕様となっております。加工が必要な場合はご相談下さい。
