アナログ・オーディオ 8ch AES/EBU AD コンバータ・モジュール

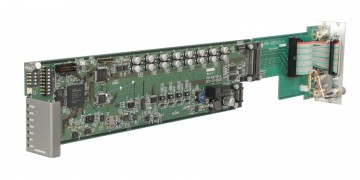

ADC5002_catch

ADC5002

アナログオーディオ8ch-AES

ADコンバータ

希望小売価格

220,000円(税抜価格200,000円)

関連リンク

catalogimg spec ADC5002取扱説明書 view_no

アナログ・オーディオ 8ch AES/EBU AD コンバータ・モジュール





製品概要

ADC5002 は C5000 モジュールシステムに搭載可能なアナログ・オーディオ 8ch を AES/EBU 信号に AD 変換するコンバータ・モジュールです。

リファレンス(BBS/3 値シンク/DARS 信号)に同期した AES/EBU 信号を出⼒することができます。





特長

・アナログ・オーディオ信号を24ビット、48kHz もしくは96kHz のAES/EBUデジタル・オーディオ信号に変換

・外部同期信号はDARS信号、BBS信号、3値シンク信号に対応

・AES1~4 LEDの発光色でAES出力レベルの確認可能

・外部同期信号の状態をREF LEDで表示

・ANA1/2チャンネルを4分配、ANA1/2,3/4を2分配、ANA1/2,3/4,5/6,7/8をそれぞれ1系統出力の設定可能

・AES/EBU出力振幅を、1Vp-p/2Vp-p切り替え可能

・SNMP、Webcontrol に対応





機能

・アナログ・オーディオ信号8chを24ビット、48kHz AES/EBUデジタル・オーディオ信号に変換

・AES1~4 LED

出力レベル表示

0

-6dBFS

赤 点灯

-6

-20dBFS

黄 点灯

-20

-40dBFS

緑 点灯

-40

-80dBFS

徐々に発光レベルが下がり、-80dBFSで消灯

出力チャンネルのどのレベルで発光させるか設定可能 (Lレベル、Rレベル、L+Rレベル、MINレベル、MAXレベル)

・REF LED

リファレンス正常

緑 点灯

リファレンス異常

紫 点灯

・外部同期信号はDARS信号、BBS信号、3値シンク信号に対応

・ANA1/2チャンネルを4分配、ANA1/2,3/4を2分配、ANA1/2,3/4,5/6,7/8それぞれ1系統出力を設定可能

・アナログ・オーディオ入力のシールド信号を基板GNDとショートもしくはオープンに設定可能

・入力インピーダンスを600ΩもしくはHiZに切り替え可能

・AES/EBU出力振幅を、1Vp-p/2Vp-p切り替え可能

・SNMP、Webcontrol 対応



ブロック図


ADC5002_block



仕様

アナログ・オーディオ入力

コネクタ

Dsub 25(メス)

入力数

8

入力レベル、インピーダンス

0dBm 600Ω/HiZ 平衡

最大入力レベル

+24dBm

基準レベル

+4dBm/0dBm 切替可能

AES/EBU出力

コネクタ

BNC×4

出力レベル、インピーダンス

AES/EBU   1.0Vp-p 75Ω(2Vp-pに切替可能)

サンプリング周波数、分解能

48kHz/96kHz 24bit

基準レベル

-18dBFS/-20dBFS 切替可能

リファレンス入力

コネクタ

BNCx2(ループスルー含む)

入力信号、インピーダンス

DARS/BBS/3値シンク 75Ω

占有スロット数

2スロット

動作環境

0 ℃ ~ 40 ℃  20 %  ~ 85 % (結露無きこと)

電源

DC 12V

消費電力

4 W

外形寸法

398.5 x 88 mm

質量

0.5 kg
