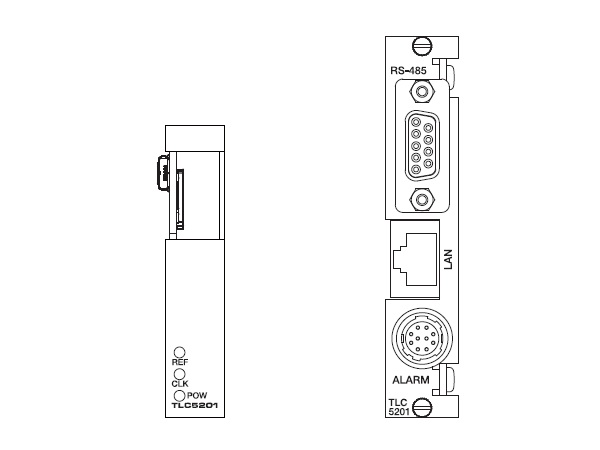

タイムロゴ コントローラー・モジュール

・CLK LED

マスター時計断時

赤 点灯

正常時

消灯

・REF LED

REF 信号断時

赤 点灯

正常時

消灯

・マスター時計断

自走し時刻の経過を継続

・SNMP、Webcontrol 対応

RS-485

通信速度

2400bps

コネクター

Dsub9ピン(メス)　嵌合台：ミリ

用途

マスター時計装置より時刻信号を受信

LAN

コネクター

RJ-45 x1

通信速度

10/100Mbps

ALARM

コネクター

小型丸形コネクター10ピン x1

アラーム出力信号

マスター時計断、REF信号断

占有スロット数

1スロット

動作環境

0 ℃ ～ 40 ℃　　20 %  ～ 85 % （結露無きこと）

電源

DC 12 V

消費電力

9 W

外形寸法

398.5 x 88 mm

質量

0.2 kg
