タイムロゴ ジェネレーター・モジュール

タイムロゴ ジェネレーター・モジュール

製品概要

TLG5202/TLC5201はC5000モジュールシステムに搭載可能な、マスター時計の時刻を受信し(TLC5201)、デザインされた時計映像のFILL信号とKEY信号を出力するモジュール(TLG5202)です。分替わりエフェクトやアニメーションの送出もできます。

特長

・時計・日付とロゴ（静止画、アニメーション）が表示、合成が可能

・時・分変わりにエフェクトが可能

・エフェクトはフェード, 縦・横回転,カット

・外部CG装置で作成した、時分変わりエフェクトの連番TGAファイルを時計で使用可能

・ロゴ（静止画）は最大1920×1080ドットで8パターンまで登録可能

・アニメーションは960×540ドットで16秒分の容量があり、8パターンまで登録可能

・送出画面は32面あり、外部接点制御で切替が可能

・曜日,時間帯別に送出画面を登録して、外部時計に同期して送出する自動送出機能を装備

・マスター時計断,リファレンス断のエラーアラーム（接点）を出力、SNMP監視も可能

・映像信号は3G-SDI(1080/59.94p レベルA/B)、HD-SDI(1080i/59.94i)に対応

・各種設定の全項目の設定値と変化時刻、ステータスの変化と変化時刻をログに残し、WEBからダウンロードが可能

　最新の10000件をSDカードに保存

・SNMP、Webcontrol に対応

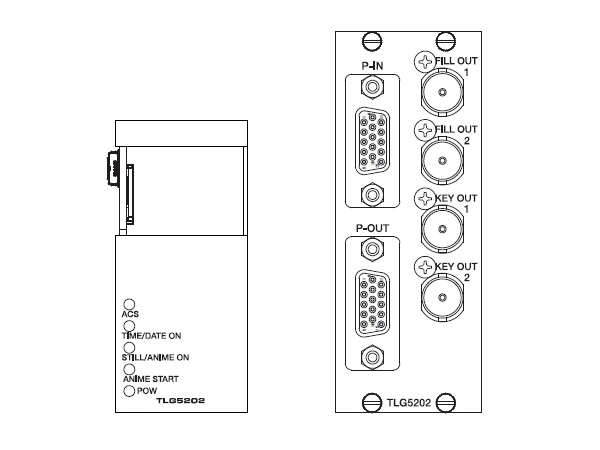

構成

標準構成の映像出力は、FILL／KEY信号出力です。

LINE信号に合成する際は、オプションのDSK5102が必要です。

・TLG5102                       3G-SDI、HD-SDI　FILL、KEY出力、REMOTE IN/OUT

・TLC5001                       TLG5002コントローラ、外部時計I/F（RS-485モジュール）

・C5002筐体                     2U高さ、20モジュール実装、電源2重化、REF入力、LTC入力

・設定プログラム               Windowsアプリケーションソフト

オプション

・DSK5102                       3G-SDI、HD-SDI入出力（LINE IN/OUT、FILL/KEY IN）

機能

ブロック図

仕様
