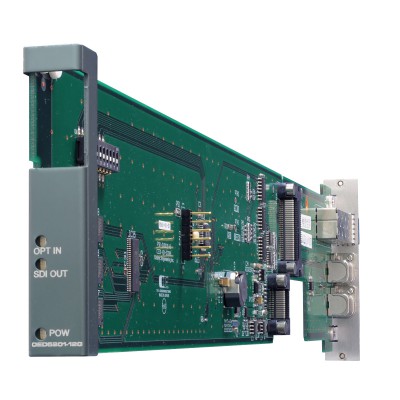

OPT-SDI OE コンバーター・モジュール

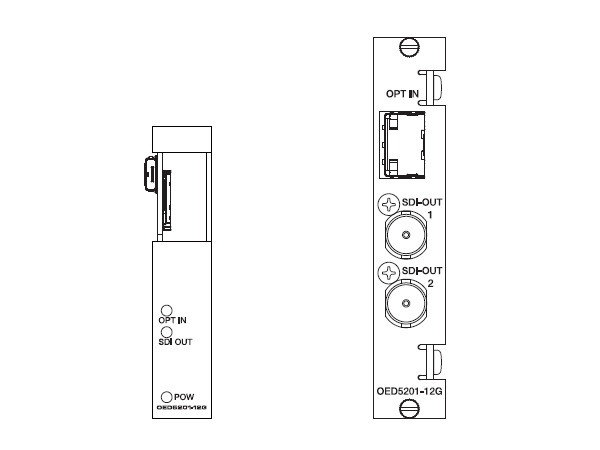

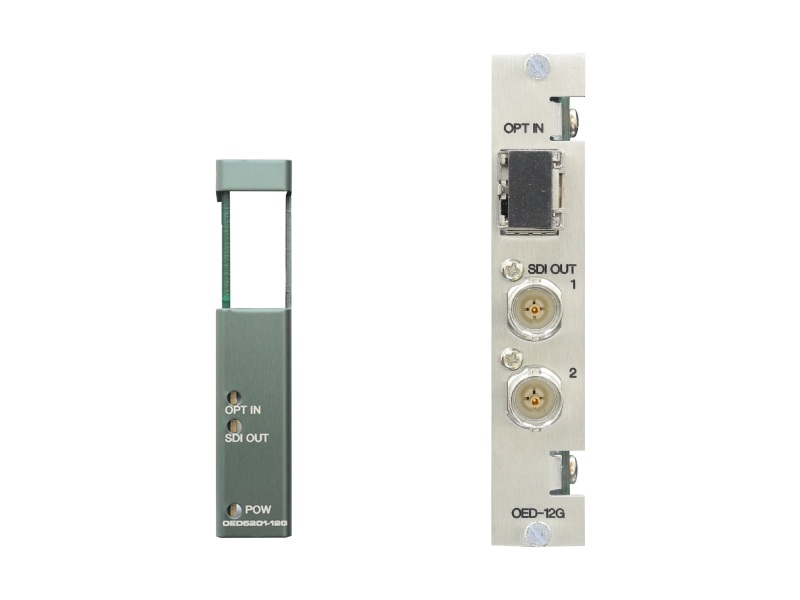

・OUTPUT LED

12G/6G-SDI

アンバー　点灯

3G-SDI

緑　点灯

HD-SDI

青　点灯

SD-SDI/DVB-ASI

紫　点灯

無信号

消灯（非対応フォーマット含む）

・OPT IN LED

最小受光感度以上の光を受信

緑　点灯

最小受光感度未満の光を受信

消灯

・光信号は、波長1260～1620nm、入力レベル　-11dBm(MIN)

・EOD5101-12G-13Tと組み合わせ、約10～20kmの伝送が可能です。（リンクバジェット約6dB）

・12G信号の伝送距離は、-0.4dB/km の光ファイバーで約15km の伝送が可能です。

　（実際にはコネクタ接続でのロスがあるためもう少し短くなります）

・SNMP、Webcontrol に対応

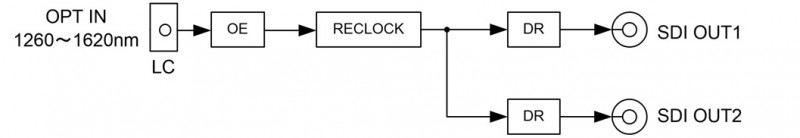

OPT入力

コネクター

LCコネクター x1

波長

1260～1620nm

最小受光感度

-11dBm

最大受光デバイス破損レベル

+2dBm

適合光ファイバー

シングルモード光ファイバー

（デュプレックス光ファイバー非対応）

SDI出力

対応規格

12G-SDI

6G-SDI

3G-SDI

HD-SDI

SD-SDI

DVB-ASI

SMPTE-2082-1

SMPTE-2081-1

SMPTE-424M（レベルA/B）

SMPTE-292M

SMPTE-259M-C

EN50083-9

コネクター

BNC x2

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

入出力遅延 *1

約 0.019 μs

HD-SDI

約 0.007 μs

3G-SDI レベルA/B

約 0.010 μs

6G-SDI

約 0.007 μs

12G-SDI

約 0.010 μs

占有スロット数

1スロット

動作環境

0 ℃ ～ 40 ℃　　20 %  ～ 85 % （結露無きこと）

電源

DC 12 V

消費電力

2.2 W

外形寸法

398.5 x 88 mm

質量

0.18 kg
