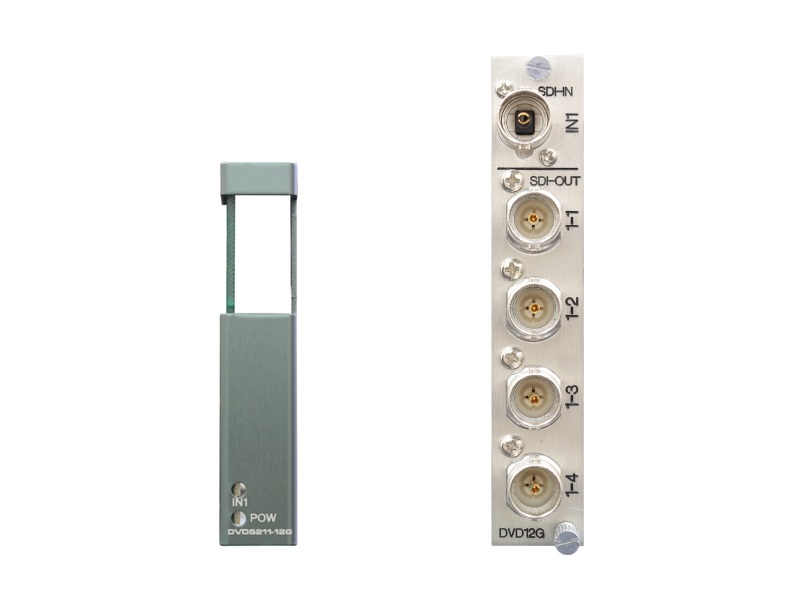

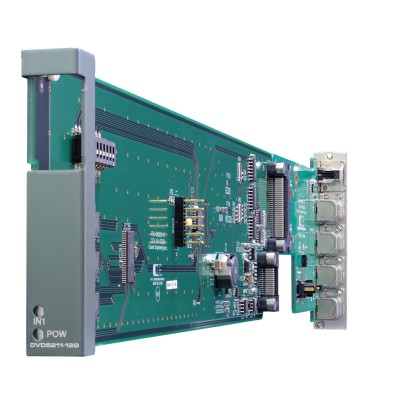

12G/6G/3G/HD/SD-SDI信号 4分配・モジュール

・IN LED

12G/6G-SDI

アンバー / 紫(*)　点灯

3G-SDI

緑　点灯

HD-SDI

青　点灯

SD-SDI/DVB-ASI

紫 / アンバー(*)　点灯

無信号

消灯（非対応フォーマット含む）

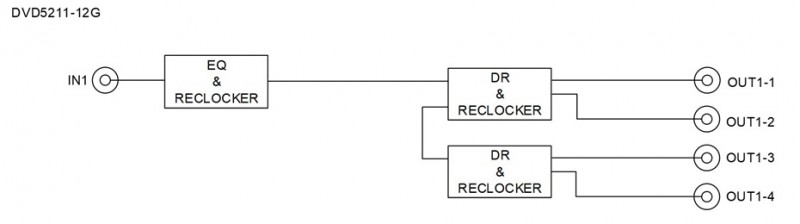

・リクロッカー内蔵

・全出力チャンネル正極性出力に対応

・入力断、もしくは、ロックできない信号が入力された場合にアラームを出力(筐体アラーム)するか、否かをディップスイッチで設定可能

・SNMP、Webcontrol対応

SDI入力

対応規格

12G-SDI　　 SMPTE-2082-1

6G-SDI　　　SMPTE-2081-1

3G-SDI　　　SMPTE-424M（レベルA/B）

HD-SDI　　　SMPTE-292M

SD-SDI　　　SMPTE-259M-C

DVB-ASI       EN50083-9

イコライザー特性

12G-SDI 　　60m(5.5C-UHD)

6G-SDI　　　90m(5.5C-UHD)

3G-SDI　　　130m(5CFB)

HD-SDI　　　180m(5CFB)

SD-SDI　　　320m(5C2V)

コネクター

BNC x1

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

SDI出力

コネクター

BNC x4

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

入出力遅延

SD-SDI

約 0.037 μs

HD-SDI

約 0.013 μs

3G-SDI レベルA

約 0.007 μs

3G-SDI レベルB

約 0.013 μs

6G-SDI

約 0.013 μs

12G-SDI

約 0.007 μs

占有スロット数

1スロット

動作環境

0 ℃ ～ 40 ℃　　20 %  ～ 85 % （結露無きこと）

電源

DC 12 V

消費電力

3 W

外形寸法

398.5 x 88 mm

質量

0.25 kg
