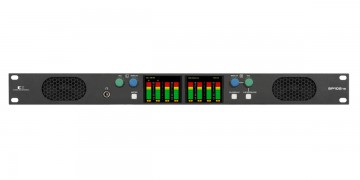

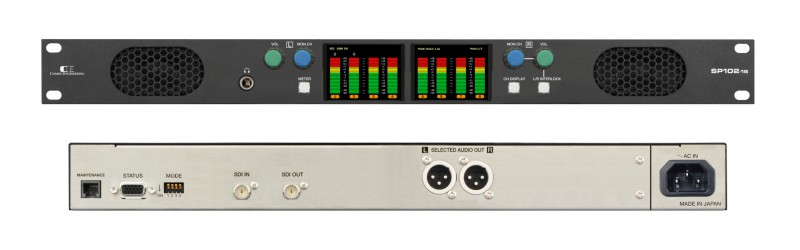

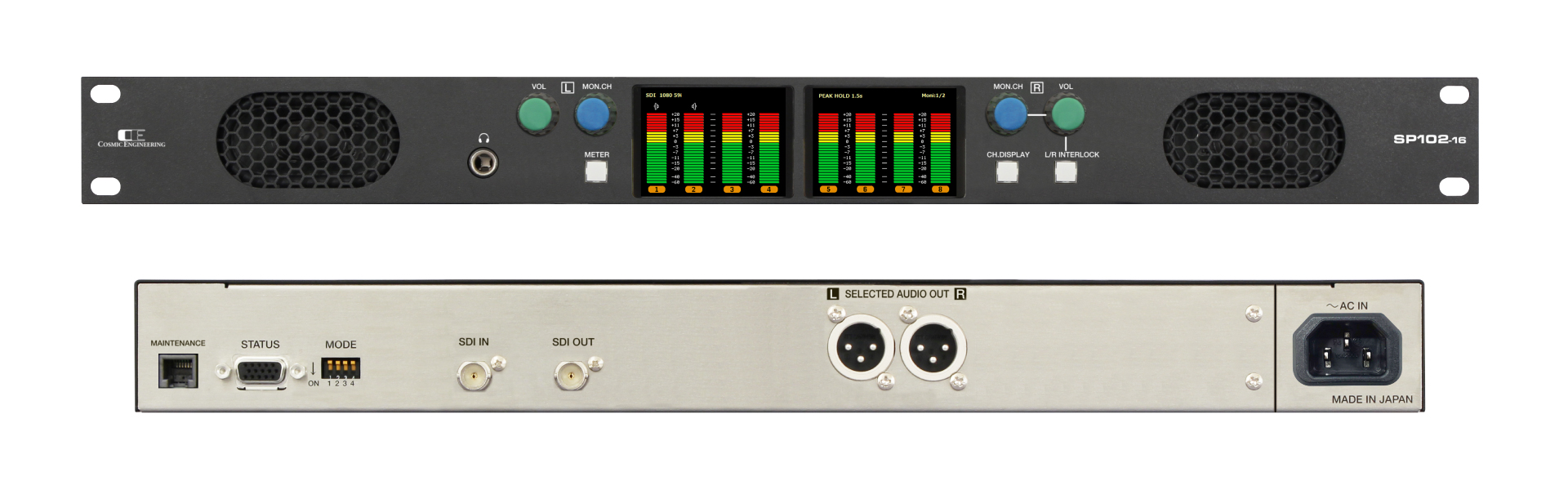

16chマルチフォーマットオーディオモニター
製品概要
SP102-16は3G/HD/SD-SDIに対応した16チャンネルオーディオモニターです。
出力には、SDIのリクロック出力と、アナログ選択出力を備えます。
特長
●2.4型LCDを2枚搭載し、53セグメント又は26セグメント3色バーグラフによるレベル表示の他、入力選択状況、モニタリングの状況等を同時に表示します。
●2chレベルバーを53セグメント ホリゾンタルワイド表示します。(音声レベルを大きく数値表示)
●入力は、3G/HD/SD-SDIx1を搭載。DISP1 LCD画面の左上部に、”SDI”及びSDIフォーマットを表示します。
●出力は、3G/HD/SD-SDI リクロック出力、アナログ選択出力(600Ωバランス)を装備。
●モニタリング音声、アナログ選択出力へのチャンネル選択はMON.CH スイッチを押すごとに「1/2」→「3/4」→「5/6」→「7/8」→「9/10」→「11/12」→「13/14」→「15/16」→「DM(1~6ch)」→「DM(9~14ch)」と切り替わります。
DISP2 LCD画面右上部には、現在モニタリングしているチャンネルを表示し、該当チャンネルの2ch以上のバーグラフにはスピーカーマークが表示されます。
MON.CHスイッチを長押しすることにより1/2CH 選択に戻ります。
●MENUスイッチを押すことにより、バーグラフが、「VU 表示」→「ピーク表示」→「ピーク・ホールド表示1.5s」→「ピーク・ホールド表示5s」→「ピーク・ホールド表示∞」と順に切り替わります。
また、CH.DISPLAYスイッチを押すごとにバーグラフの表示を「2ch ホリゾンタルワイド」→「2ch(1ch/1ch)」→「1~8ch(1~4ch/5~8ch)」→「9~16ch(9~12ch/13~16ch)」→「1~16ch(1~8ch/9~16ch)」と順に切り替えます。
CH.DISPLAYスイッチを1秒以上長押しすることによりLCDバックライトの輝度を80%~10%まで10%刻みで下げることができます。輝度情報も本体に記憶されます。
●無音検知出力を装備
●16チャンネルすべてにデジタルオーディオ信号の有無を表示。
●暗所でも操作しやすい、照光式スイッチを採用。
●パワフルでクリアな音質のモニタースピーカー(4W+4W)、ヘッドホン出力装備。
●欧州RoHS指令に適合しております。
画面表示例
ブロック図
主な仕様
SDI入力 |
対応フォーマット(映像) |
3G-SDI 1080/60p, 59.94p, 50p(レベルA/B) HD-SDI 1080/60i, 59.94i, 50i, 30p, 29.97p, 25p, 24p,23.98p, 30psf, 29.97psf, 25psf, 24psf, 23.98psf 720/ 60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p,23.98p SD-SDI 525/59.94i、625/50i |
対応フォーマット(音声) |
48kHzサンプリング 20bit、24bit 同期音声のみ対応 |
|
コネクター |
BNC×1 |
|
入力レベル、インピーダンス |
0.8 Vp-p 75 Ω |
|
SDIリクロック出力 |
コネクター |
BNC×1 |
出力レベル、インピーダンス |
0.8 Vp-p 75 Ω |
|
アナログ選択出力 |
コネクター |
XLR3(オス)x2 |
出力レベル、インピーダンス |
0dBm/+4dBm切替可能(基準レベル入力時)、600Ω平衡 |
|
周波数特性 |
20Hz~20kHz ±0.5dB以内 |
|
ソース選択 |
1/2,3/4,5/6,7/8,9/10,11/12,13/14,15/16 |
|
ステータス出力 |
コネクター |
高密度Dsub15ピン(メス)x1 |
モニタースピーカー |
フルレンジ |
7cmx4cm 8Ω x2 |
モニターアンプ |
最大出力 |
4W+4W (フルレンジ) |
周波数特性 |
20Hz~20kHz ±1dB以内 |
|
歪率 |
0.5%以下 定格出力・抵抗負荷時 |
|
S/N |
75dB以上 |
|
ヘッドホン出力 |
コネクター |
φ6.3 標準ステレオジャック |
最大出力 |
50mW |
|
レベルメーター
|
表示 |
2.4型LCD バーグラフ式 入力有無表示 |
レベル範囲 |
53/26セグメント -60~+20dB |
|
基準レベル(アナログ選択時) |
0dBm/4dBm→0dB 切換え可能 |
|
基準レベル(SDI,AES/EBU選択時) |
-20dBFS/-18dBFS→0dB 切換え可能 |
|
機能 |
VU/ピーク/ピーク・ホールド1.5s/ピーク・ホールド5s/ピーク・ホールド∞表示切替 2chホリゾンタルワイド/2ch/1~8ch/9~16ch/1~16ch表示切替 |
|
オプション |
無音検知パネル SD10a |
|
動作環境 |
0 ℃ ~ 40 ℃ 20 % ~ 85 % (結露無きこと) |
|
電源 |
AC 90V ~ 264V 50/60 Hz |
|
消費電力 |
約30W |
|
外形寸法 | W482 × H44 × D140 mm (突起部を除く) | |
質量 | 約3.0kg |
