3G/HD/SD-SDI シグナルジェネレーター・モジュール(REF 出力付)

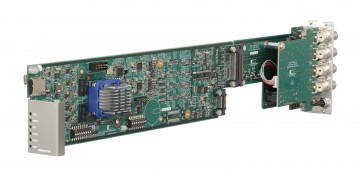

DSG5102_catch_202304

DSG5102

3G/HD/SD-SDIシグナルジェネレーター

希望小売価格

380,000円(税別)

関連リンク

catalogimg spec manual

3G/HD/SD-SDI シグナルジェネレーター・モジュール(REF 出力付)





製品概要

DSG5102は、3G/HD/SD-SDI信号に対応した、リファレンス信号、ワードクロック信号、LTC信号出力を備えたシグナルジェネレーターです。





特長

・3G(レベルA/B)/HD/SD-SDI信号に対応し、出力レートをLEDで表示

・リファレンス信号の状態をLEDで表示

・リファレンス/ワードクロック出力の設定モードをLEDで表示

・出力映像パターンは、100/75%カラーバー、SMPTEカラーバー、ARIBカラーバー、ランプ、チェックフィールド、単色信号、静止画(SD/HD)から選択可能。 水平、垂直方向にスクロール可能、スクロールスピードも設定により可変

・4Kモード(標準機能)に設定することで、SQD/2SIのSDI出力が可能(FILL/KEYどちらかの設定を選択)

・筐体LTC-INに入力されたタイムコード、あるいは自走のタイムコードを、タイムコードパケットとして重畳しSDI出力LTC-OUT出力することが可能(DSG5102のみ)

・時刻情報のスーパーインポーズ、および時刻の文字サイズ、水平、垂直スクロール、スクロールスピードの設定可能(4Kモードは非対応)

・48kHzワードクロックの生成が可能。設定により、ワードクロック出力かリファレンス出力かを選択(SD/HDのみ)

・静止画の4パターンをカラーバーにスーパーインポーズさせることが可能(SD/HDのみ)

・静止画をFILL/KEYとして出力可能(SD/HDのみ)

・静止画は、HV位置指定で、水平、垂直スクロール、ブリンクが可能。スクロールスピードも設定により可変(SD/HDのみ)

・静止画ファイルフォーマットはKEY付きのTARGAファイルを指定

・エンベデッド・オーディオ24ビット 48kHz 32chに対応(SD/HD-SDI、3G-SDI レベルAは16chまで、3G-SDI レベルBは32chまで対応)

・出力映像に英数字のIDキャラクター(アスキー英数字及び半角記号)を32文字までスーパーインポーズ可能、HV位置指定で、水平、垂直クロール、ブリンクが可能。スクロールスピードも設定により可変(4Kモード含む)

・GPI制御によるIDキャラクター、静止画スーパーON/OFFが可能

・各種設定の全項目の設定値と変化時刻、ステータスの変化と変化時刻をログに残し、WEBからダウンロードが可能

 最新の10000件をSDカードに保存

・パラメーターの設定は、SDカード内の設定ファイルを直接編集又は、SNMP、Webより設定

・WEB、SNMPに対応



機能

・OUT LED

3G-SDI

緑 点灯

HD-SDI

青 点灯

SD-SDI

紫 点灯

無信号

消灯

・REF LED

リファレンス正常

緑 点灯

リファレンス異常

紫 点灯

・MODE LED

リファレンス出力

緑 点灯

ワードクロック出力

紫 点灯

上記以外

消灯

・ACC LED

SDカードのデーター読み込み中

赤 点灯

設定完了、設定コマンド正常

緑(1秒間)

設定完了、設定コマンド異常

紫(1秒間)

・4Kモード

SQD、2SIの出力を選択、FILL出力、KEY出力を選択

・出力映像パターン

カラーバー3種  100/75%、SMPTE、ARIB

ランプ、チェックフィールド、単色信号、静止画(SD/HD)

水平、垂直方向にスクロール可能、スクロールスピードも設定により可変

・静止画

4パターンをスーパーインポーズ可能

FILL/KEYとして出力可能(SD/HDのみ)

HV位置指定で、水平、垂直スクロール(スピード設定可能)、ブリンクが可能(SD/HDのみ)

ファイルフォーマットはKEY付きTARGAファイル、KEYなしBMPファイルを指定

GPI制御による静止画スーパーON/OFFが可能

・IDキャラクター表示

IDキャラクター(アスキー英数字及び半角記号)を32文字までスーパーインポーズ可能

HV位置指定で、水平、垂直スクロール(スピード設定可能)、ブリンクが可能

GPI制御によるIDキャラクターON/OFFが可能

・時刻表示

時刻をスーパーインポーズ可能

時分秒の表示ON/OFFが可能

時刻の文字サイズ、水平、垂直スクロール、スクロールスピードを設定可能

・32ch エンベデッド・オーディオ

24ビット 48kHz 32ch対応

3G-SDIレベルAおよびSD/HD-SDI  16ch対応

3G-SDIレベルB               32ch対応

・48kHzワードクロック出力/リファレンス出力の選択可能

・筺体 LTC-IN入力のタイムコードをタイムコードパケットとして重畳可能

・パラメーターの設定は、SNMPによる設定か、SDカード内の設定ファイルを直接編集

・WEB、SNMPに対応







ブロック図



DFG5002_BLOCK


仕様

SDI出力

対応フォーマット(映像)

3G-SDI

HD-SDI







SD-SDI

1080/ 60p,59.94p,50p(レベルA/B)

1080/ 60i,59.94i,50i,30p,29.97p,25p,

24p,23.98p,24psf,23.98psf

720/ 60p,59.94p,50p,30p,29.97p,25p,

24p,23.98p

525/59i, 625/50i

対応フォーマット(音声)

48kHz sampling SD 20bit、3G/HD 24bit

コネクター

BNCx4

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

LTC出力

コネクター

BNC×1

出力レベル、インピーダンス

2.0 Vp-p  75 Ω

リファレンス入力

コネクター

BNC×2(ループスルー出力含む)

入力信号、インピーダンス

BBS /3値シンク 75Ω

REF/WCLK出力

コネクター

BNC×2

出力信号、出力レベル

インピーダンス

REF



WCLK

BBS 0.43 Vp-p 75Ω

3値シンク 0.6 Vp-p 75Ω

1.0 Vp-p 75Ω

リモート入出力

コネクター

小型丸形コネクター6ピンx1

占有スロット数

2スロット

動作環境

0 ℃ ~ 40 ℃  20 %  ~ 85 % RH (結露無きこと)

電源

DC 12V

消費電力

10 W

外形寸法

398.5 x 88 mm

質量

0.25 kg
