オーディオ・ビデオ・ラウドネス・波形 モニタ(ウーハー付)

SP-VM1_S_201806

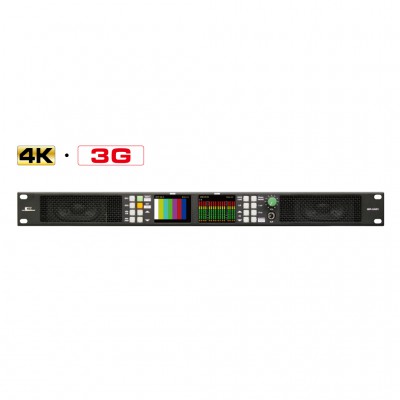

SP-VM1

VMモデル (1RU)



3G/HD/SD-SDI
AES/EBU
アナログ音声

希望小売価格

540,000円(税別)

関連リンク

catalog spec manual

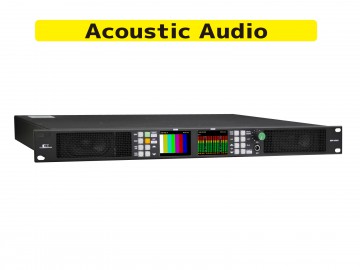

3G/HD/SD-SDI(ビデオモニタ・波形モニタ装備)16ch オーディオ・ビデオ・ラウドネス モニタ

 SP-VM1_F

SP-VM1_R



製品概要

SP-VM1 は3G-SDI,HD-SDI,SD-SDI,AES/EBU, アナログオーディオ信号に対応したSDI 波形モニタ装備の16チャンネルオーディオ・ビデオモニタです。

4K Quad Link 3G-SDIのエンベデッドオーディオが重畳されたSDI信号を入力することにより、4K信号のモニタリングができます。
フロントパネルに装備した2.4 型LCD に、3G-SDIビデオ,HD-SDI ビデオ,SD-SDI ビデオ, ビデオ波形モニタ(Y,Pb,Prパレード), ベクトルスコープ, オーディオスペクトラムアナライザ, オーディオX-Y スコープ, 位相計、オクターブバンド表示、針式メータ表示,バーグラフ表示、トゥルーピーク, ラウドネスモニタ等が表示されます。

モニタスピーカ出力及びライン出力の切換はルーティングスイッチャにより、それぞれ独立して行うことができます。
シャーシ内部に8cm ウーハーを装備した2 ウェイ・4 スピーカによる音声モニタは1RU サイズからは想像できない迫力ある音を再生します。
パネルに機能的に配置された各種操作スイッチは取扱説明書を見ることなく直感的に操作することができます。



特長

●3G-SDI,HD-SDI,SD-SDI,AES/EBU, アナログオーディオの各入力信号に対応
●AES/EBU入力は、3種類の入力系統があり、最大16ch入力に対応します。
  1)4系統8chの入力専用アンバランス入力
  2)4系統8chの入出力兼用アンバランス入出力(メニューにより切換)
  3)4系統8chのアナログオーディオ入力と兼用したバランス入力(メニューにより切換)
●XLR入力端子は、アナログ入力とAES/EBUバランス入力を兼用し、終端抵抗をメニューにより切り替えることができます。(600Ω/110Ω/HiZ)
●フロントパネルに装備した2.4 型LCD に全情報を表示(LCD1,2には、任意の画面を設定可能)
3G/HD/SD-SDI ビデオモニタ,Y,Pb,Prパレード表示, ベクトル, オーディオスペクトラムアナライザ,オーディオX-Y スコープ, 位相計、オクターブバンド表示、針式メータ表示(1/2ch表示),バーグラフ表示(16/8/4ch表示), トゥルーピーク, ラウドネスレベル
●AES/EBU出力8ch、アナログオーディオ出力8chには、選択されたソースを出力。
  SDI選択時:デマルチ信号(1~8/9~16ch)
  AES/EBU選択時:AES/EBU(1~8ch)、アナログ出力には(1~8/9~16ch)
  アナログ選択時:アナログ入力4ch
●5.1chダウンミックス信号のモニタリングが可能
●ルーティングスイッチャの採用により、モニタスピーカ出力チャンネルとライン出力チャンネルを独立して設定可能
●波形モニタ及びベクトルスコープは計測器と同等の精度
●オーディオレベルメータは-60dB ~ +20dB 26 セグメントで高精度表示
●2 ウェイ、4 スピーカ・4 アンプによるHi-Fi サウンドモニタシステム
●低音再生は当社独自の方式により1RU サイズを超えた迫力(PAT.)

●ナレーションや音楽を快適にモニタする為にバストリムを装備
●16 チャンネルすべてにデジタルオーディオ信号の有無表示機能を装備
●LCD のブライトネス調整機能を装備

●分かりやすい操作スイッチ配置
●L/R 2ch のアナログライン出力を装備(ルーティングスイッチャにより全入力を選択可能)
●ヘッドホン出力装備
●アナログオーディオ入力、アナログライン出力コネクタはXLR を採用
●最新設計により低消費電力、低発熱、長寿命
●高品質、長寿命設計、3年間の無償保証期間付です。
●リモートコントロール機能(リモートコントロールユニットはオプション)





●機械式VUメータと全く同じ動きをするLCD針式VUメータ表示
実際の針式VU メータの動きを細かく解析しプログラムしました。実際の機械式メータと寸分違わぬ動きをするだけでなく、
表示レンジの切換( -20 ~ +3dB / -40 ~ +10dB / -60 ~ +20dB)やピークホールドマーカー表示もできます。

(ピークホールドモード:∞ / 1.5 秒 / OFF)



※バーグラフ及び針式VUの動作は、「SP-PM1/SP-PM1 twin」と同じです。以下のサンプル動画で動きを確認してください。





VUメータ サンプル動画(ナレーション付)







 VUメータ サンプル動画(音楽再生)

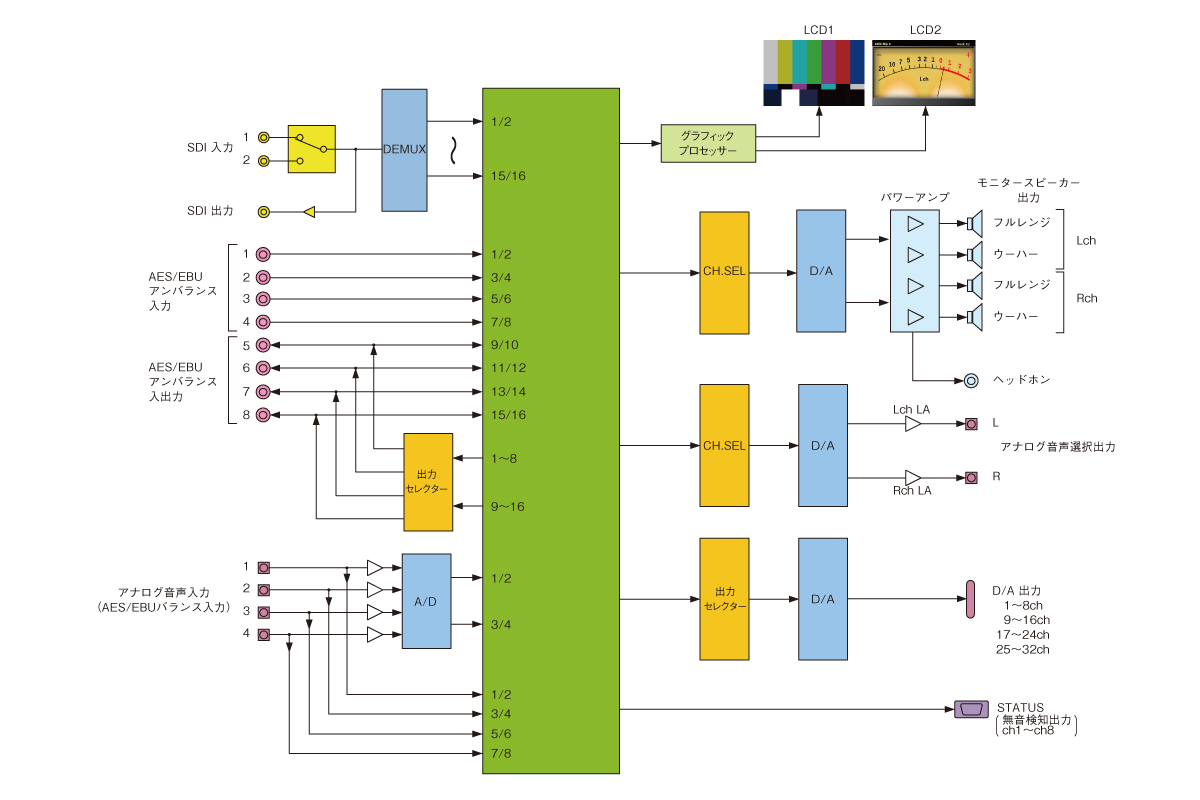

ブロック図

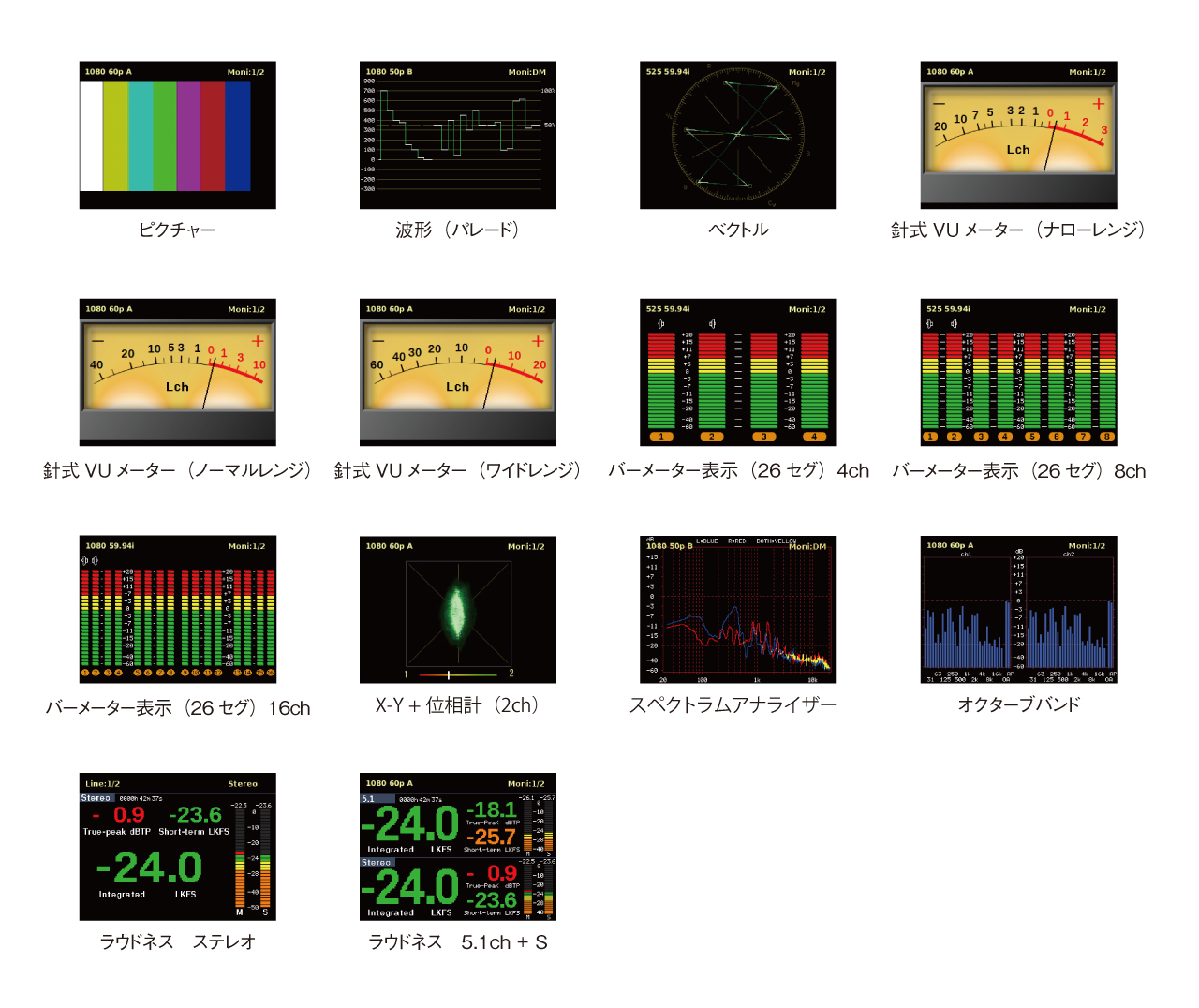

LCD画面表示イメージ



SP-VM1_LCD





主な仕様

定格
電源

AC 100V~240V ± 10% 50/60Hz

消費電力

最大75W

動作環境

 0℃~ 40℃、20~85%(結露無きこと)

外形寸法・質量

W482×H44×D350 約6.2kg

RoHS

適合

入出力端子

SDI入力



対応フォーマット(映像)

3G-SDI 1080/59.94p、1080/50p

HD-SDI 1080/59.94i、720/59.94p、1080/50i、1080/23.98psf
SD-SDI 525/59.94i、625/50i

対応フォーマット(音声)

48 kHz サンプリング 20bit、24 bit、同期音声のみ対応

コネクタ

BNC×2

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

SDIアクティブスルー出力

コネクタ

BNC×1

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

AES/EBUアンバランス入力 対応フォーマット

32 kHz ~ 96 kHz サンプリング 16 bit ~ 24 bit

コネクタ BNC×4
入力レベル、インピーダンス 1 Vp-p 75 Ω
AES/EBUアンバランス入出力 対応フォーマット 32 kHz ~ 96 kHz サンプリング 16 bit ~ 24 bit
コネクタ BNC×4
出力レベル、インピーダンス 1 Vp-p  75 Ω

アナログ音声入力

AES/EBUバランス入力

コネクタ

 XLR3(メス)×4

基準入力レベル

アナログ音声0 dBm/+4dBm、AES/EBU 7Vp-p 600Ω/110Ω/HiZ 平衡

最大入力レベル

アナログ音声+24 dBm、AES/EBU 7Vp-p

ライン出力

コネクタ

XLR3(オス)×2

出力レベル(アナログ選択時)

0 dBm 600 Ω平衡(0dBm入力時)

出力レベル(SDI,AES選択時)

0 dBm / +4 dBm 切換可能(基準レベル入力時)

周波数特性

20 Hz ~ 20 kHz ±0.5 dB以内

ソース選択

1ch~16ch,DM1~DM3 LR独立設定可能

D/A出力 チャンネル数

8 1ch~8ch

コネクタ

Dsub25ピン(メス)×1

出力レベル(アナログ選択時)

0 dBm 600 Ω平衡(0dBm入力時)

出力レベル(SDI,AES選択時)

0 dBm / +4 dBm 切換可能(基準レベル入力時)

ステータス出力 コネクタ

高密度Dsub15ピン(メス)×1

モニタスピーカ フルレンジ

7 cm×4 cm 8 Ω ×2

ウーハー φ8 cm 8 Ω ×2
モニタアンプ 最大出力

10W+10W (フルレンジ 4W+4W) (ウーハー 6W+6W)

ソース選択 1ch~16ch,DM1~DM3 LR独立設定可能
バストリム 0 dB ~ +12 dB
ヘッドホン出力 コネクタ

φ6.3 標準ステレオジャック

最大出力 50 mW
LCDモニタ 駆動方式 a-Si TFTアクティブマトリクス液晶 (LCD)
サイズ、画素数、アスペクト

2.4型 320(H)×240(V) 4:3

バックライト 高輝度LED 輝度調整可能
表示機能

ピクチャー、Y/Pb/Pr波形モニタ、ベクトルスコープ、オーディオスペクトラムアナライザ、オーディオX-Yスコープ、位相計、オクターブバンド表示、針式メータ表示、バーグラフ表示(26セグメント、-60~+20dB)、トゥルーピーク、ラウドネスレベル(ロングターム、ショートターム、モーメンタリー)



電源ケーブル

1本


取扱説明書

1部

オプション

音声コネクタ変換ケーブル

AM-801F  XLR3(メス) 8個 - Dsub25ピン(オス)/ケーブル長 1m

AM-801M  XLR3(オス) 8個 - Dsub25ピン(オス)/ケーブル長 1m

※ その他のケーブル長については弊社営業部までお問い合わせください。

無音表示パネル

SD10a
