12G-SDI対応 4×4 SDIルーター・モジュール





RUT5102-12G-44_FR





製品概要

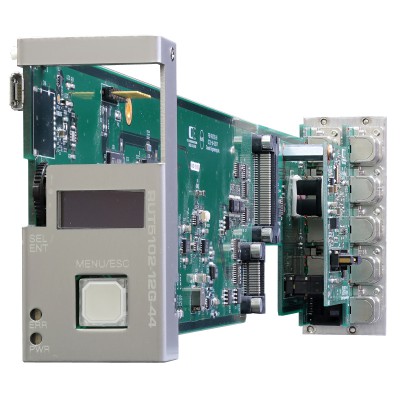

RUT5102-12G-44 はC5000 モジュールシステムに搭載可能な12G-SDI 対応4x4 のSDI ルーター・モジュールです。





特長

・12G/6G/3G/HD/SD-SDI に対応し、出力ポート毎に選択されている入力信号と、出力レートをOLED にスクロール表示します。



RUT5102-44_01



・自動リクロッキング機能を搭載しています。
・RS422 によるリモート制御に対応しています。
・オプションのコントロールパネル CP5001-44 を接続することにより手動による切替も可能です。CP5001-44 は8 台までカスケード接続することが可能です。
・リファレンスに同期し、ブランキング切替が可能です。
・クロスポイントの設定を16 パターンまでプリセットすることが可能です。
・設定禁止クロスポイントを指定することが可能です。
・電源遮断時の設定で、起動します。設定により任意のプリセットで起動することも可能です。
・指定した入力順に一定時間出力するシーケンスモードを装備(1 秒~99 秒)しています。
・出力チャンネルを連動させ、同時に切り替えることもできます。
・パラメータの設定はメニュー又は、SNMP、Webcontrol より設定できます。
・SNMP、Webcontrol に対応





ブロック図







仕様

SDI入力

対応規格

12G-SDI

6G-SDI

3G-SDI

HD-SDI

SD-SDI

DVB-ASI

SMPTE-2082-1

SMPTE-2081-1

SMPTE-424M(レベルA/B)

SMPTE-292M

SMPTE-259M-C

EN50083-9

コネクタ

BNCx4

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

SDI出力

コネクタ

BNC×4

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

リファレンス入力

コネクタ

BNC×1

入力信号、インピーダンス

BBS/3値シンク 75 Ω

リモート入出力

コネクタ

RJ-45×1

占有スロット数

2スロット

オプション

コントロールパネル CP5001-44

動作環境

0 ℃ ~ 40 ℃  20 %  ~ 85 % (結露無きこと)

電源

DC 12V

消費電力

10 W

外形寸法

398.5 x 88 mm

質量

0.3 kg





オプション

コントロールパネル CP5001-44

希望小売価格 140,000円(税別)



CP5001-44_FR



・コントロールパネルは、最大8台をカスケード接続することができます。
・クロスポイントの切替方法は、4つの方法があります。
  1) INPUTを選択してから、OUTPUTを選択する。
  2) OUTPUTを選択してから、INPUTを選択する。
  3) OUTPUTのチャンネルを押しながら、INPUTを連続して選択する。
  4) OUTPUT保持モードで、INPUTを連続して選択する。OUTPUT保持モードONでは一度OUTPUTを選んだ後、連続してINPUTを選択すると、それに従いOUTPUTが順次切り替わりますが、OUTPUT保持モードOFFでは、一度クロスポイント選択したら、再度OUTPUT,INPUTのペアで選択しなければクロスポイントが確定しません。
・LOCKスイッチ長押し(1秒)によりロック状態(点灯)にすることによりスイッチ操作を禁止できます。再度長押しすることにより解除できます。
