12G/3G/HD/SD-SDI信号 4/8分配・モジュール

DVD5112-12G_catch

DVD5112-12G

12G/3G/HD/SD-SDI

1入力8分配 / 2入力4 分配

希望小売価格

200,000円(税別)

関連リンク

catalogimg spec manual

12G/3G/HD/SD-SDI信号 4/8分配・モジュール



DVD5112-12G_FR

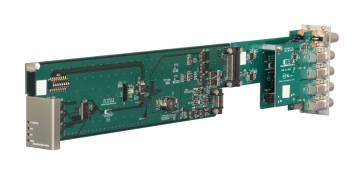

DVD5112-12GはC5000モジュールシステムに搭載可能な12G/3G/HD/SD-SDI 1入力8分配もしくは、2入力4分配を切り替えることが可能なSDI分配モジュールです。





特長

・フロントのLEDで入力信号を表示

・1入力8分配と2入力4分配を設定スイッチで切り替え可能(フロントのMODE LED状態確認可能)

・リクロッカー内蔵

・全出力チャンネル正極性出力に対応

・SNMP、Webcontrolに対応

・入力断、もしくは、ロックできない信号が入力された場合にアラームを出力(筐体アラーム)するか、否かをディップスイッチで設定可能





ブロック図



DVD5112-12G_block





機能

・IN LED







12G-SDI

黄 点灯

3G-SDI

緑 点灯

HD-SDI

青 点灯

SD-SDI/DVB-ASI

白 点灯

無信号

消灯(非対応フォーマット入力時含む)

・MODE LED

1入力8分配

緑 点灯

2入力4分配

消灯

・リクロッカー内蔵

・全出力チャンネル正極性出力に対応

・入力断、もしくは、ロックできない信号が入力された場合にアラームを出力(筐体アラーム)するか、否かをディップスイッチで設定可能

・SNMP、Webcontrol対応





仕様

SDI入力

対応規格

12G-SDI     SMPTE-2082-1

3G-SDI   SMPTE-424M(レベルA/B)

HD-SDI   SMPTE-292M

SD-SDI   SMPTE-259M-C

DVB-ASI     EN50083-9

コネクタ

BNCx2

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

SDI出力

コネクタ

BNCx8

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

占有スロット数

2スロット

動作環境

0 ℃ ~ 40 ℃  20 %  ~ 85 % (結露無きこと)

電源

DC 12V

消費電力

5 W

外形寸法

398.5 x 88 mm

質量

0.3 kg
