SP107N-Ｄante

スタンダードモデル　（1RU）

MADI

3G-SDI・AES/EBU・アナログ音声

針式VUメーター　NEW

希望小売価格: 500,000円（税別）

Dante・MADI・3G-SDI・AES/EBU・ANALOG対応　64チャンネルオーディオモニター

製品概要

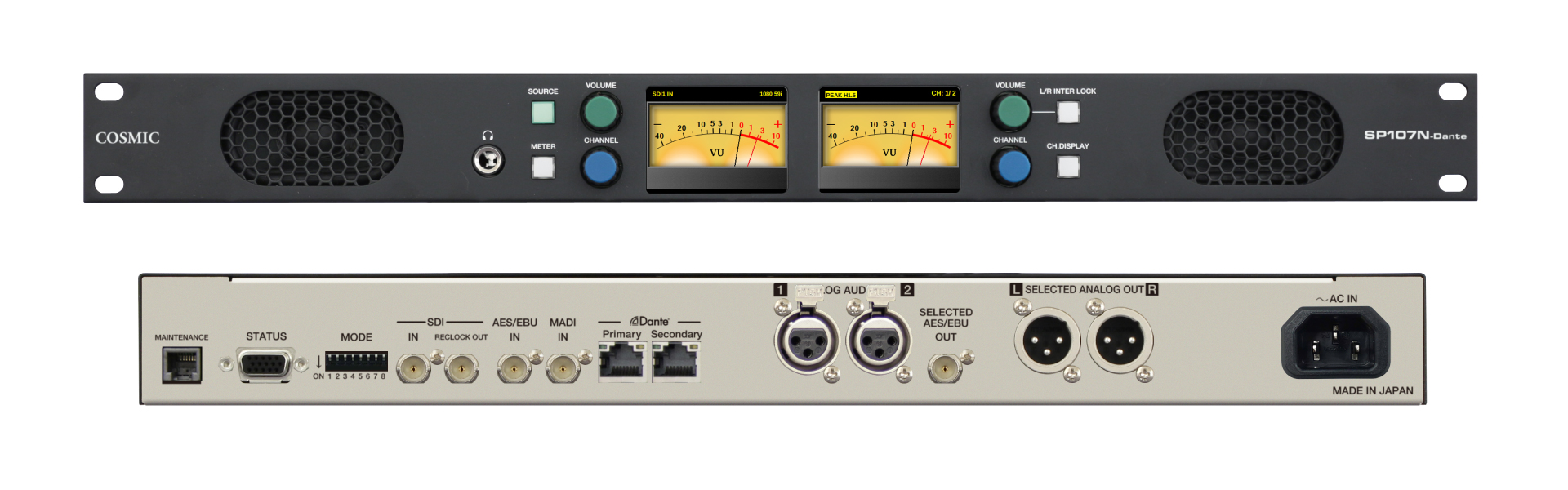

SP107N -Dante は、Dante, MADI, 3G/HD/SD-SDI、AES/EBU、アナログオーディオに対応した 64 チャンネルオーディオモニターです。
フロントパネルに装備した 2.4 型 LCD に、VU メーター、ピークメーター、ピークホールド、針式 VU メーターが表示されます。
出力には、SDI のリクロック出力と、アナログ選択出力、AES/EBU 選択出力を備えます。

特長

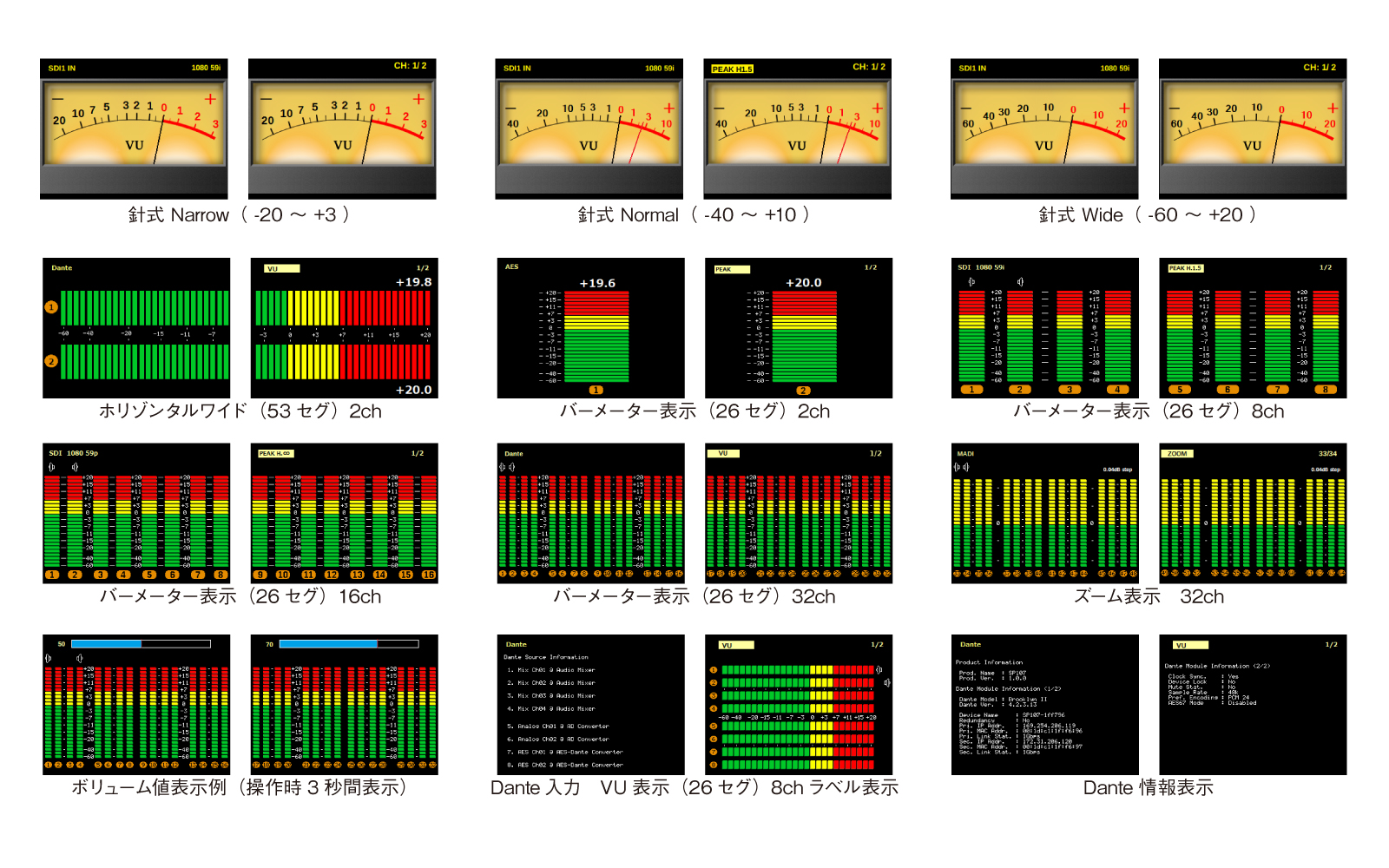

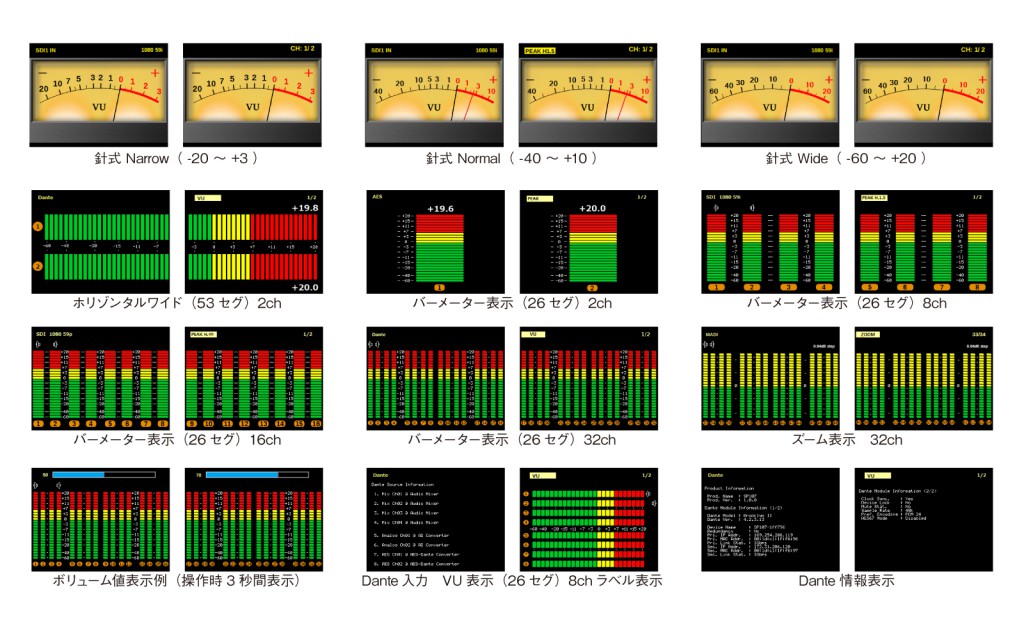

画面表示例

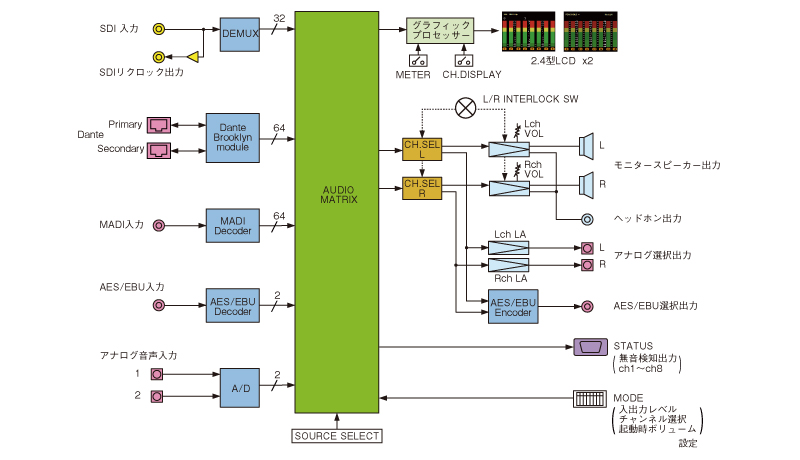

ブロック図

主な仕様

Dante入力	音声対応フォーマット	サンプリング周波数48kHz/96kHz　24bit/16bit、PCM
	音声対応規格	Dante/AES67
	コネクター	RJ-45x2(Primary/Secondary)
	LAN対応規格	100/1000BaseT
MADI入力	対応フォーマット	サンプリング周波数48kHz　24bit、PCM
	コネクター	BNC×1
	入力レベル、インピーダンス	0.5 Vp-p 75 Ω
SDI入力	対応フォーマット(映像）	3G-SDI 1080/60p, 59.94p, 50p, 60i, 59.94i, 50i, 30p, 29.97p, 25p, 　　　　24p, 23.98p, 30psf, 29.97psf, 25psf, 24psf, 23.98psf(レベルA/B) 　　　　2K DCI/60p,59.94p,50p,30p,29.97p,25p,24p, 23.98p(レベルA) HD-SDI 1080/60i, 59.94i, 50i, 30p, 29.97p, 25p, 24p, 23.98p, 30psf, 　　　　29.97psf, 25psf, 24psf, 23.98psf 　　　　720/60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p,23.98p SD-SDI 525/59.94i、625/50i
	対応フォーマット(音声）	サンプリング周波数48kHz　20bit/24bit　同期音声のみ対応
	コネクター	BNC×1
	入力レベル、インピーダンス	0.8 Vp-p 75 Ω
SDIリクロック出力	コネクター	BNC×1
SDIリクロック出力	出力レベル、インピーダンス	0.8 Vp-p 75 Ω
AES/EBU入力	対応フォーマット	サンプリング周波数32kHz～96kHz　16bit～24bit
	コネクター	BNC×1
	入力レベル、インピーダンス	1 Vp-p 75 Ω
アナログ音声入力	コネクター	XLR3（メス）x2　1ピン:GND、2ピン:Hot、3ピン:Cold
	入力インピーダンス	600Ω平衡
	最大入力レベル	+24dBm MAX
アナログ音声選択出力	コネクター	XLR3（オス）x2
	出力レベル、インピーダンス	0dBm/+4dBm切替可能（基準レベル入力時）、600Ω平衡
	周波数特性	20Hz～20kHz　±0.5dB以内
AES/EBU選択出力	出力フォーマット	サンプリング周波数48kHz、24bit
	コネクター	BNC×1
	出力レベル、インピーダンス	1 Vp-p 75 Ω
ステータス出力	コネクター	高密度Dsub15ピン(メス)x1
モニタースピーカー	フルレンジ	7cmx4cm　8Ω　x2
モニターアンプ	最大出力	4W+4W　(フルレンジ)
ヘッドホン出力	コネクター	φ6.3　標準ステレオジャック
ヘッドホン出力	最大出力	50mW
レベルメーター	表示	針式VU/バーグラフ表示　入力有無表示
	レベル範囲	53/26セグメント　-60～+20dB
	基準レベル	-20dBFS/-18dBFS→0dB　切換え可能
LCD	サイズ	2.4型　320(H)x240(V) 4:3
	駆動方式	IPS　TFT液晶
	バックライト	LED方式
	表示機能	VU/ピーク/ピークホールド1.5s/ピークホールド5s/ピークホールド∞表示切替針式VU/2chホリゾンタルワイド/2ch/1～8ch(9～16ch)/1～16ch表示切替
オプション	無音検知パネル　　　　SD10a
動作環境	0 ℃ ～ 40 ℃　　20 % ～ 85 % （結露無きこと）
電源	AC 90V　～　264V 50/60 Hz
消費電力	最大　30W
外形寸法	W482 × H44.3 × D140 mm （突起部を除く）
質量	約3.0kg
