オーディオモニター　12G

12G/6G/3G/HD/SD-SDI　32チャンネル　,AES 8系統16チャンネル対応オーディオモニター

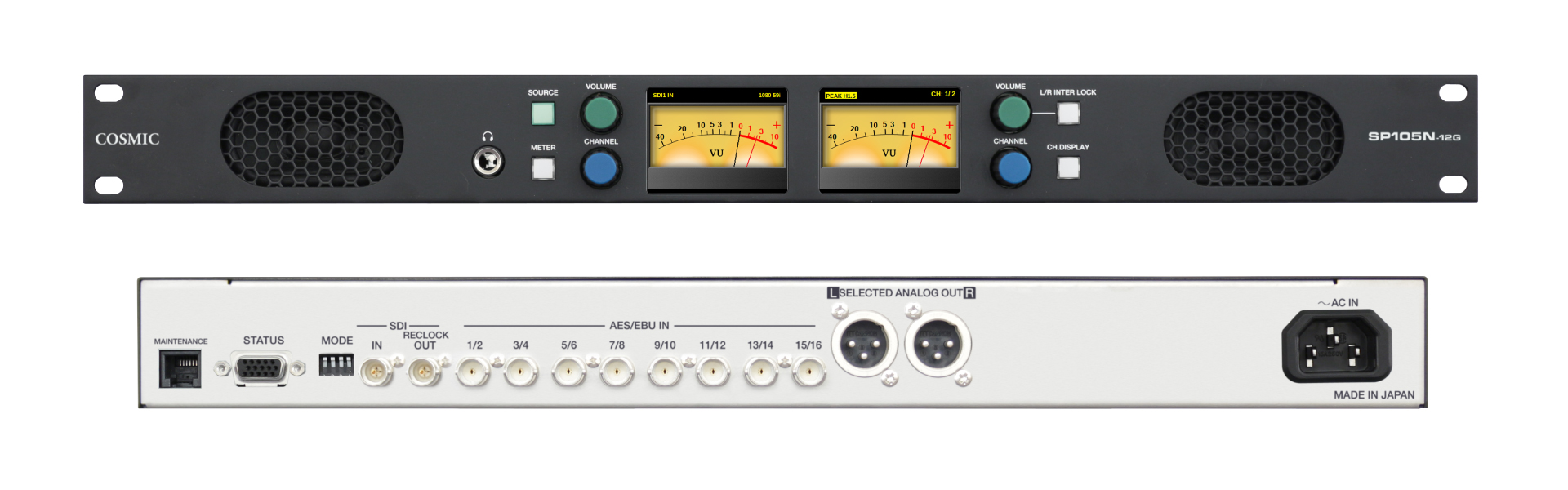

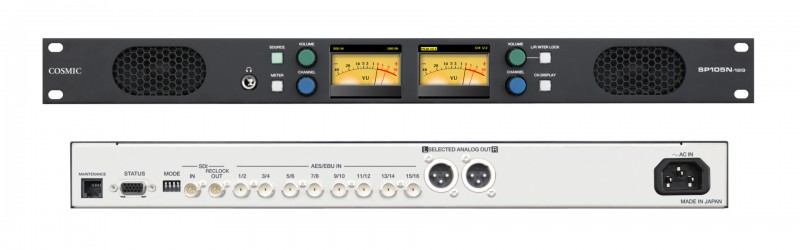

製品概要

SP105N-12G は 12G/6G/3G/HD/SD-SDI 32 チャンネル、AES/EBU 8 系統 16 チャンネルに対応したオーディオモニターです。
フロントパネルに装備した 2.4 型 LCD に、VU メーター、ピークメーター、ピークホールド、針式 VU メーターが表示されます。
SDI 入力は 1 系統装備し、出力には、リクロック SDI 出力と、アナログ選択出力を備えます。

特長

●2.4 型 LCD を 2 画面搭載し、右画面 16 チャンネル、左画面 16 チャンネルの合計 32 チャンネル（12G/6G/3G-SDI時）を同時に表示し、53セグメント又は 26 セグメント3 色バーグラフによるレベル表示、針式 VU メーターの他、入力選択状況、モニタリングの状況等を同時に表示します。

　
●2ch 針式 VU メーターは Narrow レンジ(-20～+3dB), Normal レンジ(-40～+10dB), Wideレンジ(-60～+20dB)を選択でき、針のピークホールドを行うことができます。

　
●RGB444, 2048x1080 などデジタルシネマ・フォーマットをサポートします。

　
●2ch ホリゾンタルワイド表示対応(53 セグメント)

　
●入力は、12G/6G/3G/HD/SD-SDIx1、AES/EBUx8 を搭載。入力ソース選択は SOURCE スイッチを押すごとにSDI-IN→AES と切り替わります。(12G/6G-SDI は SUB1 固定)SDI選択時には、SOURCEスイッチが点灯状態となり、AES/EBU選択時は消灯状態となります。また、LCD画面の左上部に、SDI 選択時は、SDI IN と表示し、AES/EBU 選択時は、AES と表示します。SDI 選択時には左 LCD の右上に SDIフォーマットを表示します。

　
●出力は、リクロック出力、アナログ音声選択出力(600Ωバランス)を装備。

　
●ボリュームとチャンネル選択操作は L/R独立装備し、L/R INTER LOCK スイッチにより、L/R 連動動作か、L/R個別動作を選択することができます。L/R 連動動作時は、L/R どちらのツマミを操作しても同じように連動動作します。

　
●L/R のボリュームツマミをプッシュするとミュートの ON/OFF を切り替えることができます。また、設定されているボリューム値はボリュームツマミを操作すると 3 秒間画面上部に L/R それぞれのボリューム値を表示します。

　
●モニタリング音声、アナログ音声選択出力へのチャンネル選択は L/R の CHANNEL ツマミを回して選択します。ツマミを回してそのままチャンネルが選択されるか、ツマミを回してチャンネルを選びツマミを押したことによりチャンネルが選択されるかは、リアのMODE スイッチで切り替えることができます。右側 LCD 画面右上部には、現在モニタリングしているチャンネルを表示し、該当チャンネルの 2ch以上のバーグラフにはスピーカーマークが表示されます。CHANNEL ツマミを長押しすることにより1/2CH選択に戻ります。

　
●METER スイッチを押すことにより、バーグラフ表示時は、VU 表示→ピーク表示→ピークホールド表示1.5s→ピークホールド表示 5s→ピークホールド表示∞と順に切り替わり、針式 VU メーター表示時は、VU 表示→ピークホールド表示 1.5s→ピークホールド表示 5s→ピークホールド表示∞と順に切り替わります。

　
●CH.DISPLAY スイッチを押すごとに針式 VU/バーグラフの表示を針式 VU Narrow→針式 VU Normal→針式VU Wide→2ch ホリゾンタルワイド→2ch(1ch/1ch)→1～8ch(1～4ch/5～8ch)→1～16ch(1～8ch/9～16ch) →1～32ch(1～16ch/17～32ch)と順に切り替えます。8ch 表示では、チャンネル選択が共に 9ch 以上の場合か、9ch 以上を選択した場合、9～16ch(9～12ch/13～16ch)表示となります。CH.DISPLAY スイッチを 1 秒以上長押しすることにより
LCD バックライトの輝度を 8 段階で変更できます。輝度情報も本体に記憶されます。

　
●起動時のボリューム値は前回使用時の最後の状態で立ち上がるか、ミュート状態で立ち上がるかリアの MODE スイッチで切り替えることができます。

　
●無音検知出力を装備

　
●32 チャンネルすべてにデジタルオーディオ信号の有無を表示。

　
●暗所でも操作しやすい、照光式スイッチを採用。

　
●パワフルでクリアな音質のモニタースピーカー(4W+4W)、ヘッドホン出力装備。

　
●欧州 RoHS 指令に適合しております。

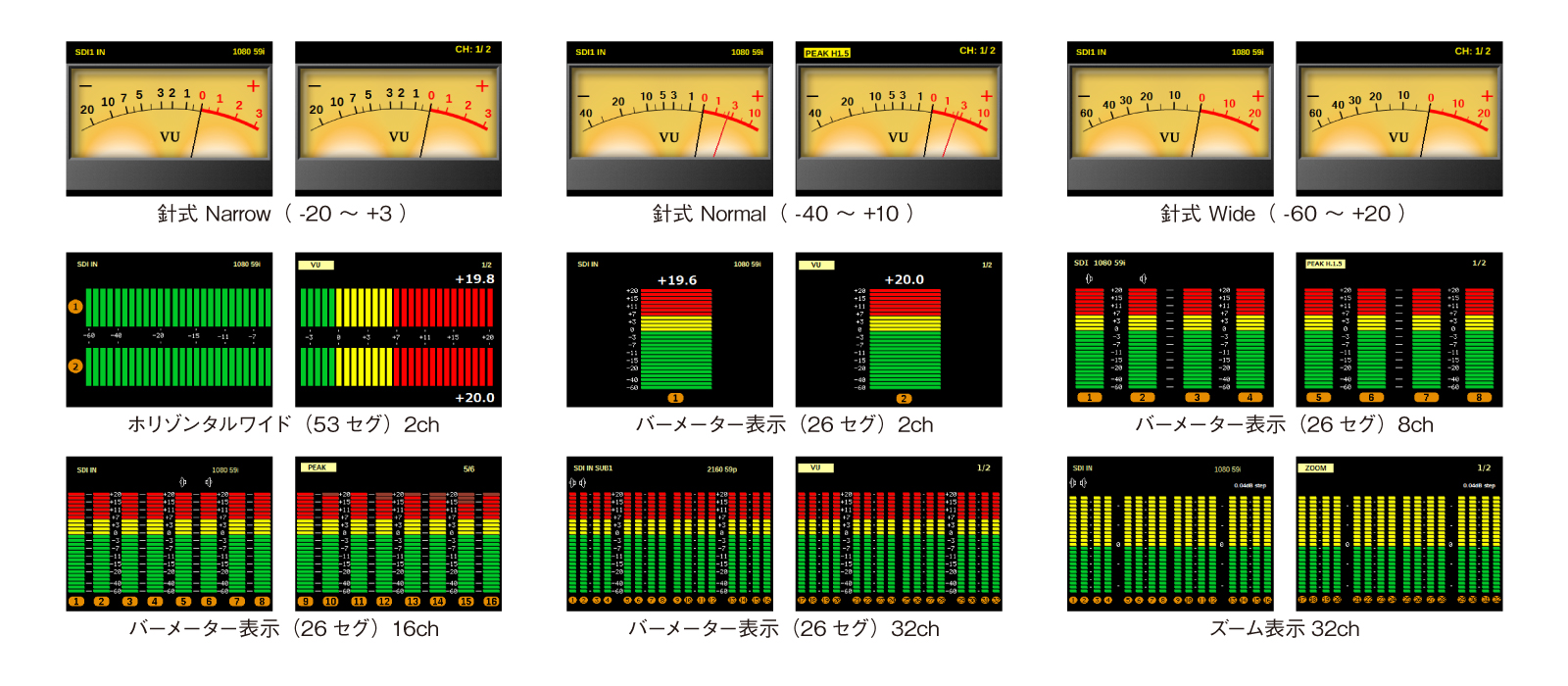

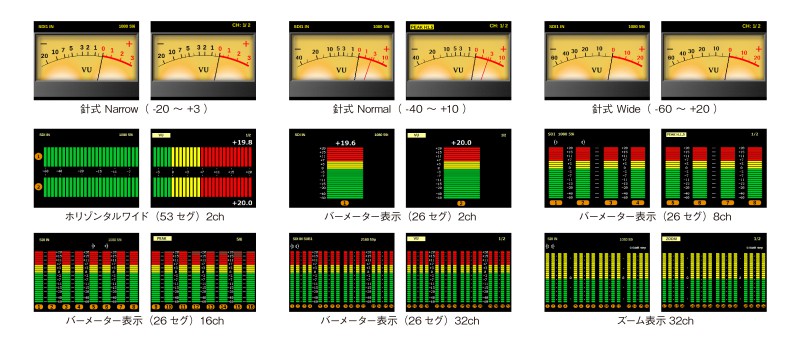

画面表示例

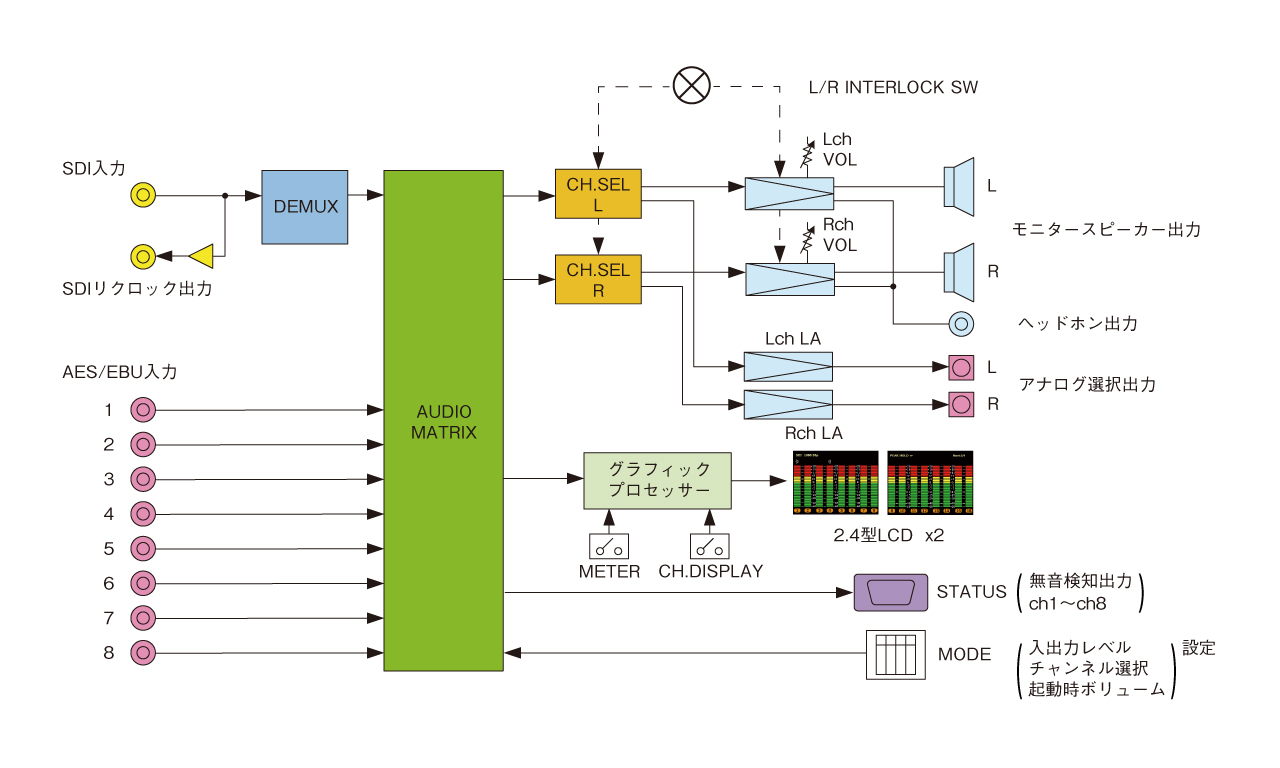

ブロック図

主な仕様
