オーディオモニター

16chマルチフォーマットオーディオモニター

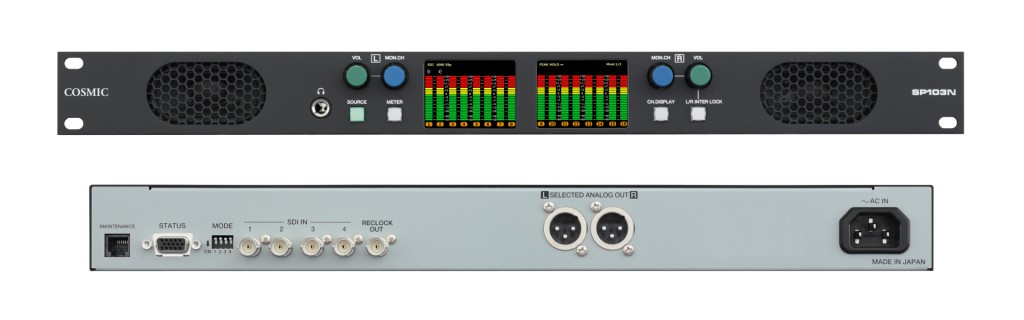

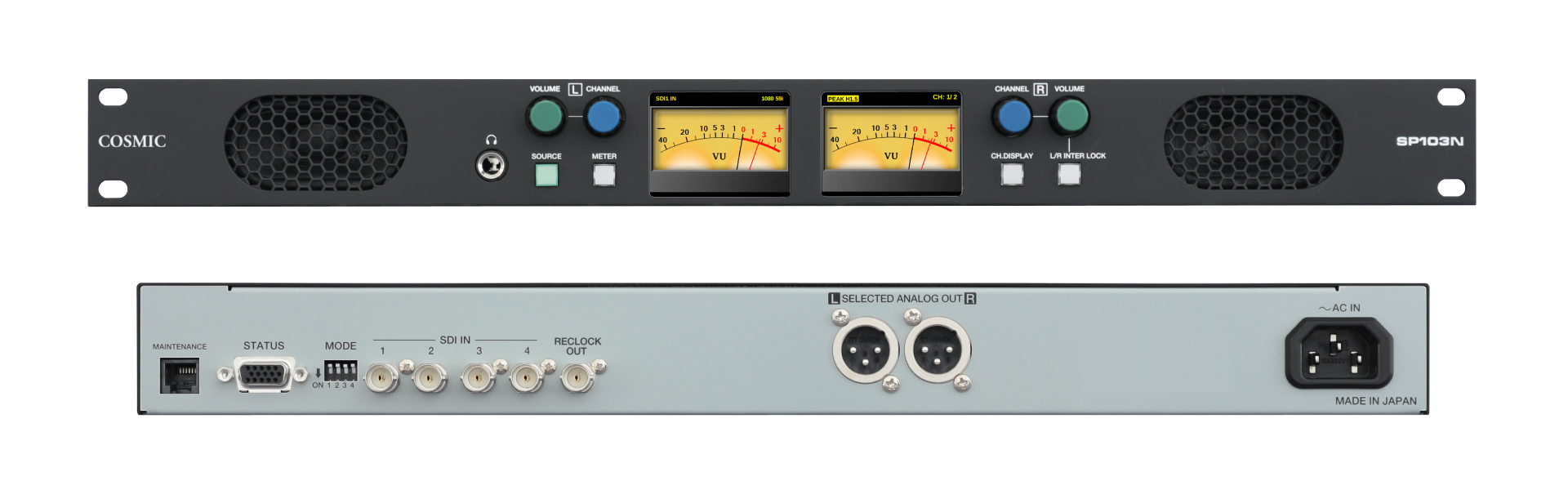

製品概要

SP103N は 3G/HD/SD-SDI に対応した 16 チャンネルオーディオモニターです。
フロントパネルに装備した 2.4 型 LCD に、VU メーター、ピークメーター、ピークホールド、針式 VU メーターが表示されます。
出力には、SDI のリクロック出力と、アナログ音声選択出力を備えます。SDI 入力に、4 系統のセレクター機能がついています。

特長

●2.4 型 LCDを 2枚搭載し、53セグメント又は 26セグメント3色バーグラフによるレベル表示、針式 VU メーターの他、入力選択状況、モニタリングの状況等を同時に表示します。

●2ch 針式VU メーターはNarrowレンジ(-20～+3dB), Normalレンジ(-40～+10dB), Wideレンジ(-60～+20dB)を選択でき、針のピークホールドを行うことができます。

●RGB444, 2048x1080 などデジタルシネマ・フォーマットをサポートします。

●2ch レベルバーをホリゾンタルワイド表示します。（音声レベルを大きく数値表示）

●入力は、3G/HD/SD-SDIx4 を搭載。(4 系統のセレクター付き) 入力ソース選択は SOURCE スイッチを押すごとに SDI1→SDI2→SDI3→SDI4 と切り替わります。また、左側 LCD画面の左上部に、SDI1 選択時は、”SDI1”及び SDI フォーマットを表示し、SDI2～4 選択時は、”SDI2”～”SDI4”と表示します。
●出力は、3G/HD/SD-SDI リクロック出力、アナログ音声選択出力(600Ωバランス)を装備。

●ボリュームとチャンネル選択操作は L/R 独立装備し、L/R INTERLOCK スイッチにより、L/R 連動動作か、L/R 個別動作を選択することができます。L/R 連動動作時は、L/R どちらのツマミを操作しても同じように連動動作します。

●L/R のボリュームツマミをプッシュするとミュートの ON/OFF を切り替えることができます。また、設定されているボリューム値はボリュームツマミを操作すると 3 秒間画面上部に L/R それぞれのボリューム値を表示します。

●モニタリング音声、アナログ音声選択出力へのチャンネル選択は L/Rの MON.CH ツマミを回して選択します。ツマミを回してそのままチャンネルが選択されるか、ツマミを回してチャンネルを選びツマミを押したことによりチャンネルが選択されるかは、リアのMODE スイッチで切り替えることができます。右側LCD画面右上部には、現在モニタリングしているチャンネルを表示し、該当チャンネルの 2ch 以上のバーグラフにはスピーカーマークが表示されます。MON.CH ツマミを長押しすることにより 1/2CH 選択に戻ります。

●METER スイッチを押すことにより、バーグラフ表示時は、VU 表示→ピーク表示→ピークホールド表示 1.5s→ピークホールド表示5s→ピークホールド表示∞と順に切り替わり、針式VUメーター表示時は、VU表示→ピークホールド表示1.5s→ピークホールド表示 5s→ピークホールド表示∞と順に切り替わります。

●CH.DISPLAYスイッチを押すごとに針式VU/バーグラフの表示を針式VU Narrow→針式VU Normal→針式VU Wide→2ch ホリゾンタルワイド→2ch(1ch/1ch)→1～8ch(1～4ch/5～8ch)→1～16ch(1～8ch/9～16ch)と順に切り替えます。8ch 表示では、チャンネル選択が共に 9ch 以上の場合か、9ch 以上を選択した場合、9～16ch(9～12ch/13～16ch)表示となります。CH.DISPLAY スイッチを 1 秒以上長押しすることにより LCD バックライトの輝度を 8 段階で変更できます。輝度情報も本体に記憶されます。

●起動時のボリューム値は前回使用時の最後の状態で立ち上がるか、ミュート状態で立ち上がるかリアの MODE スイッチで切り替えることができます。

●無音検知出力（ch1～ch8）を装備

●16 チャンネルすべてにデジタルオーディオ信号の有無を表示。

●暗所でも操作しやすい、照光式スイッチを採用。

●パワフルでクリアな音質のモニタースピーカー(4W+4W)、ヘッドホン出力装備。

●欧州 RoHS 指令に適合しております。

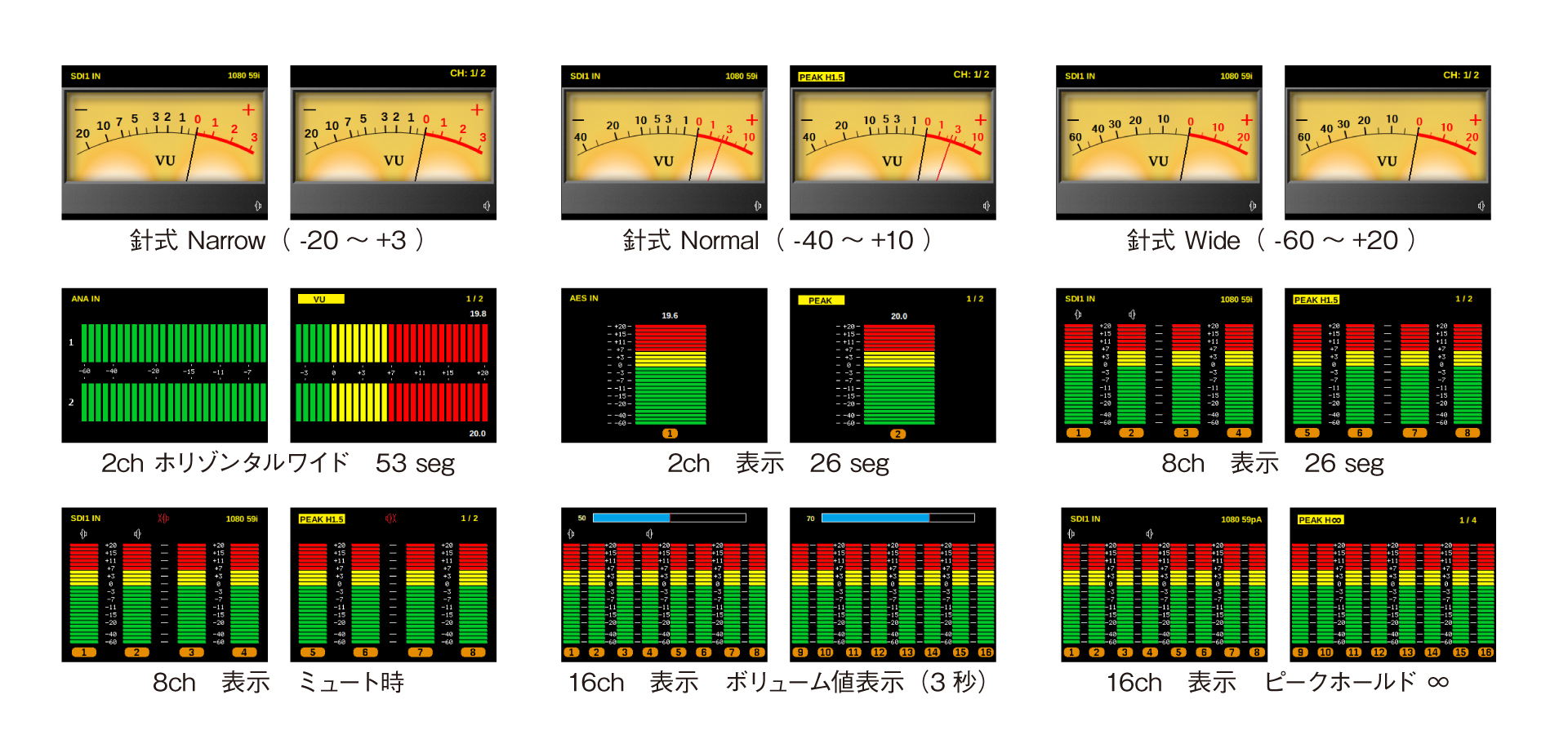

画面表示例

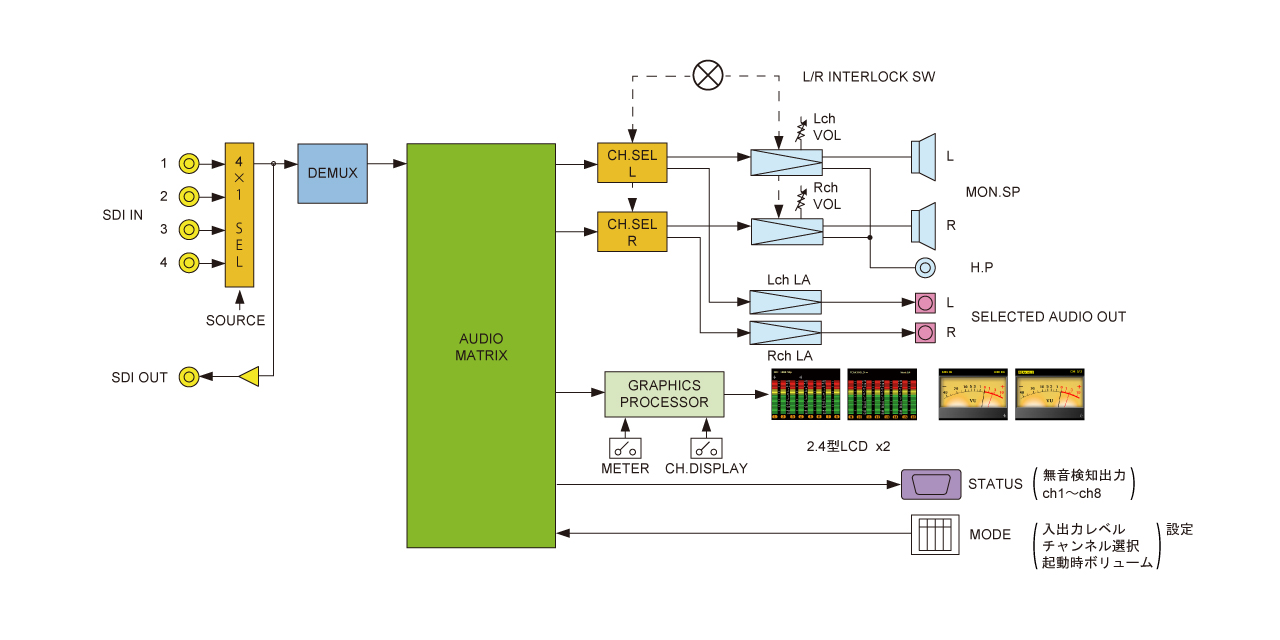

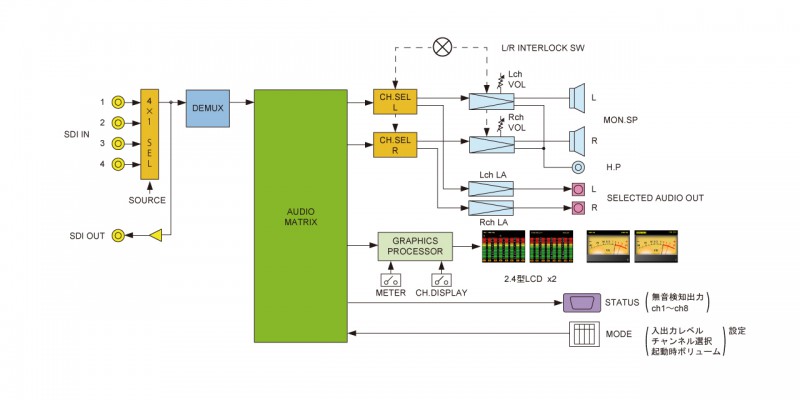

ブロック図

主な仕様
