C5000　1RU ハーフサイズ・システムフレーム（2スロット）連結機構付き

IP・光・12G・4K・3G・HD・SD・アナログ　モジュールシステム

製品概要

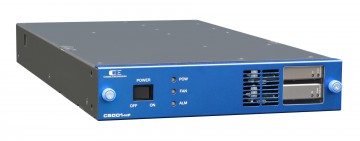

C5001-HF はC5000 シリーズ用の 2 モジュール搭載可能な 1RU ハーフサイズのシステムフレームです。かんたん連結機構を装備しており、2 台の C5001-HF の結合や、1RU ハーフサイズのモニタースピーカー SP106a-16 などとの結合を容易に行うことができます。

特長

• C5000 モジュールを 2枚実装可能

• 1RUハーフサイズでありながら、2フレームのモジュールを搭載することが可能です。

C5000モジュール一覧

かんたん連結機構を装備

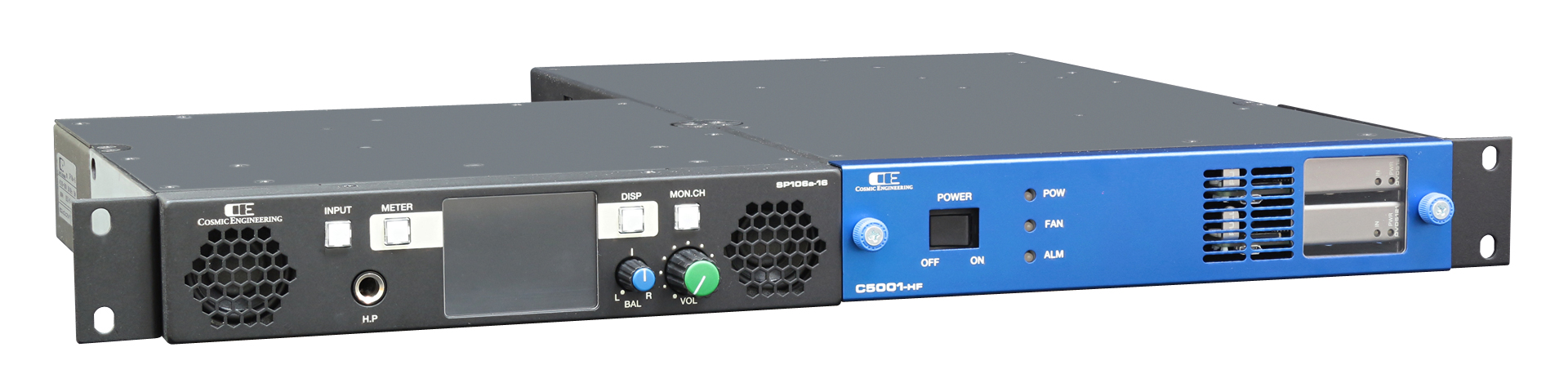

かんたん連結機構を装備しており、2 台の C5001-HF どうしを結合、あるいは 1RU ハーフサイズのモニタースピーカー SP106a-16 との結合を行うことで 1RU として運用することができます。

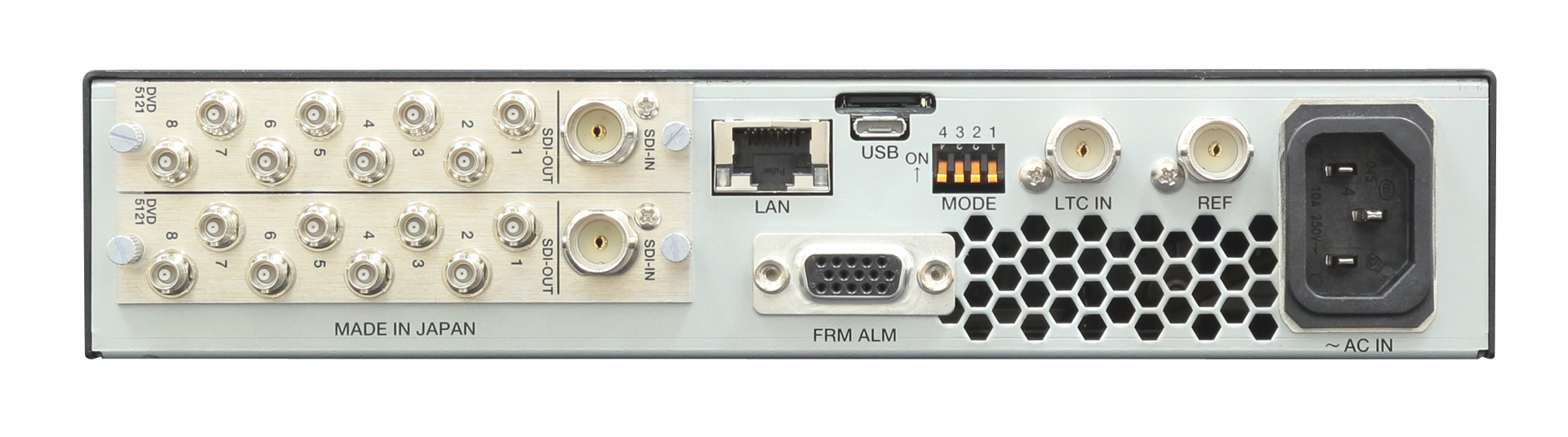

リファレンス入力、LTC 入力を標準装備

アラーム接点出力

電源アラーム接点出力、ファンアラーム接点出力、モジュールアラーム接点出力搭載。モジュールアラーム接点出力は、モジュールの異常、REF の異常時に出力。アラーム信号は、異常時に接点クローズと接点ブレイクの端子を別々に用意し、システムにより自由に選択可能。

その他の特長

• ・搭載モジュールすべてのトラップ値と変化時刻、各種設定時の設定値と変化時刻を最大40000件（各モジュール10000件相当）のログに記録し
  　WEB経由でダウンロード可能。
  ・振動対策標準装備。
  ・30W電源搭載。
  ・モジュールはホットスワップ対応。
• ・コントロールボードを標準搭載し、SNMP、メール発報に対応。SNMP のトラップ送信アドレスは6箇所まで設定可能。
  ・Webサーバーを標準搭載し、ブラウザーからモジュールの構成情報、エラー監視、設定変更が可能。

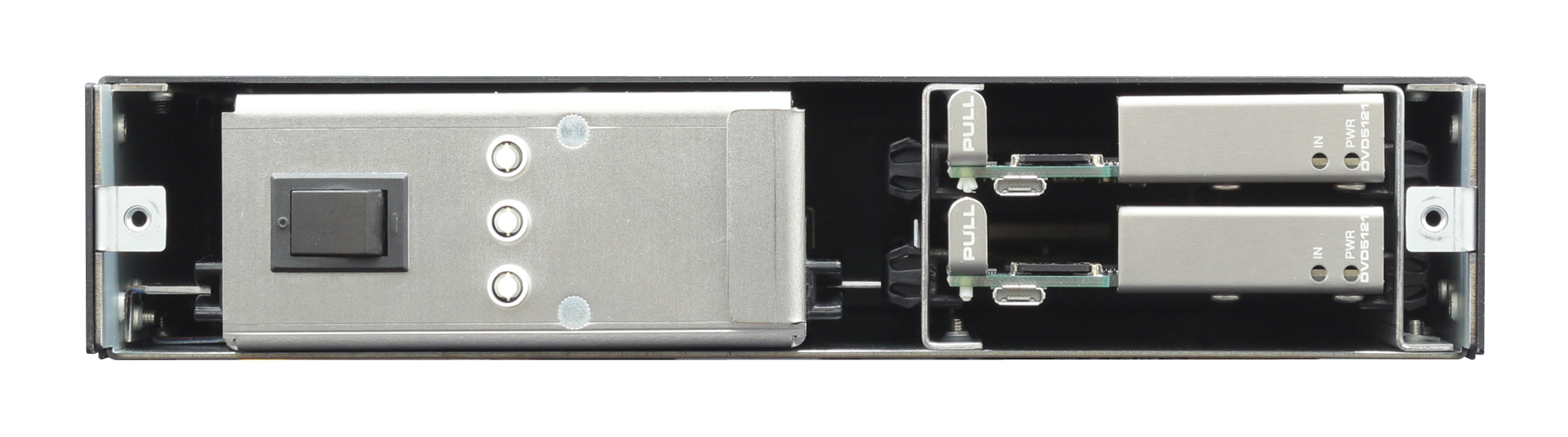

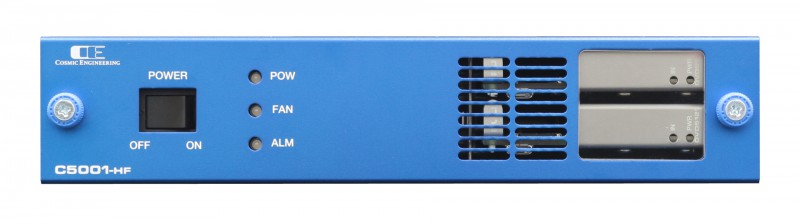

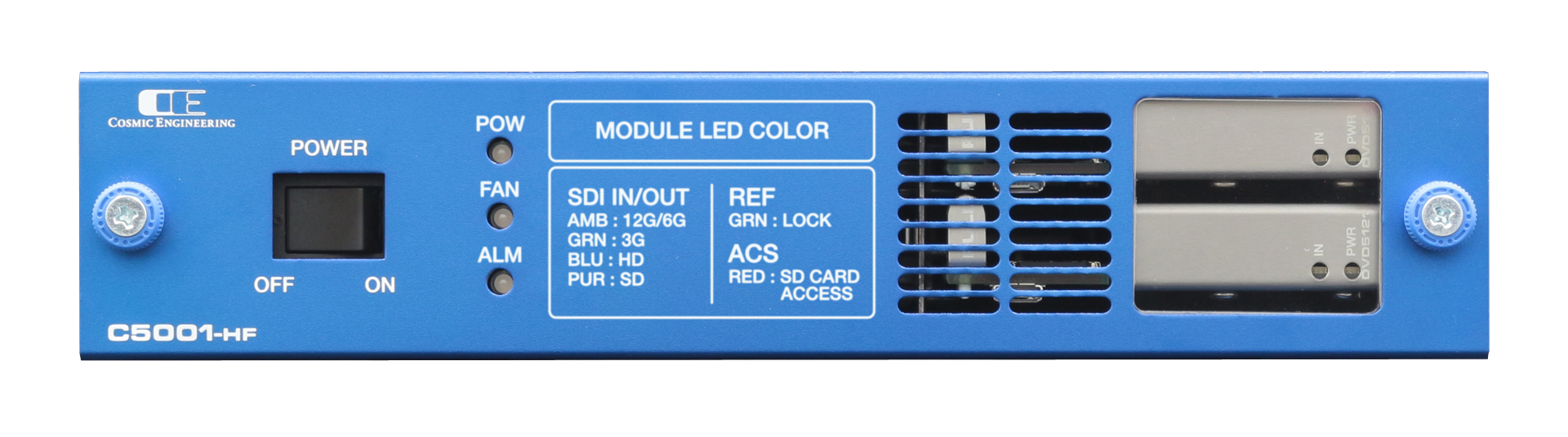

  ・前面パネルは開閉可能で、モジュールの調整や交換が容易。前面パネルが閉まっている状態でも各モジュールの型式、LEDの状態が確認可能。
  ・C5001-HF では 1 つの電源スロットに 電源ユニット PSU5011 を挿入して使用。

仕様
