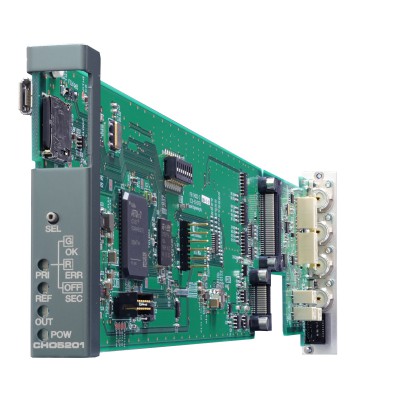

3G/HD/SD-SDI チェンジオーバー・モジュール

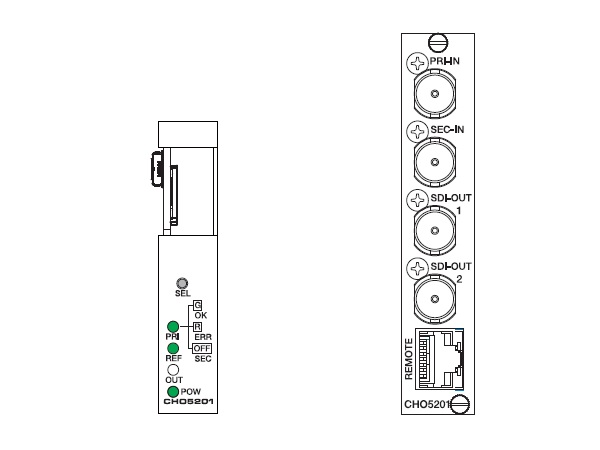

・OUT LED

3G-SDI

緑　点灯

HD-SDI

青　点灯

SD-SDI/DBV-ASI

紫　点灯

無信号

消灯（非対応フォーマット含む）

・REF LED

リファレンス正常

緑　点灯

リファレンス異常

消灯

・PRI LED

現用系選択かつ異常なし

緑　点灯

現用系選択かつ異常あり

赤　点灯

予備系選択

消灯

・エラー判定

・キャリア信号を監視　　　・SDIデーターレートを監視（有効/無効 設定可能）

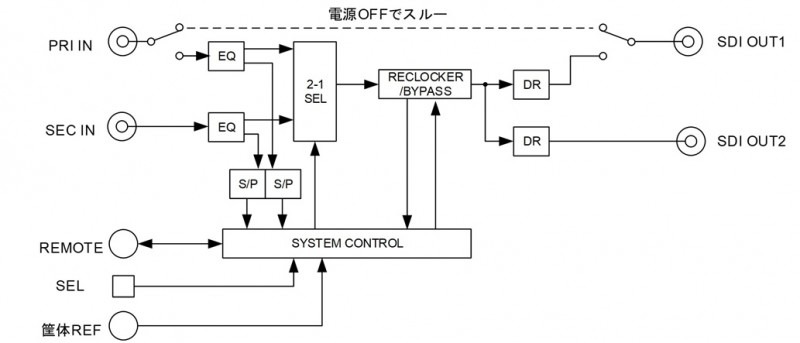

・現用系(PRI-IN)/予備系(SEC-IN) 切替

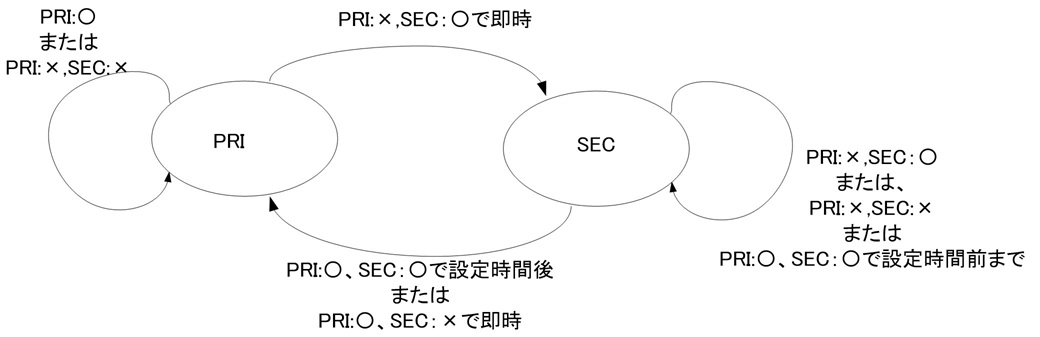

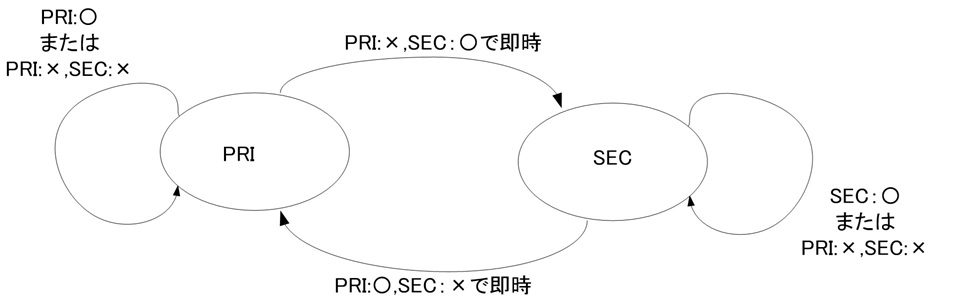

自動切替モード

エラー発生時、瞬時に出力を予備系に切替、アラーム出力。現用系キャリア・デテクト信号が1秒以上検出された時点で、現用系に自動切替

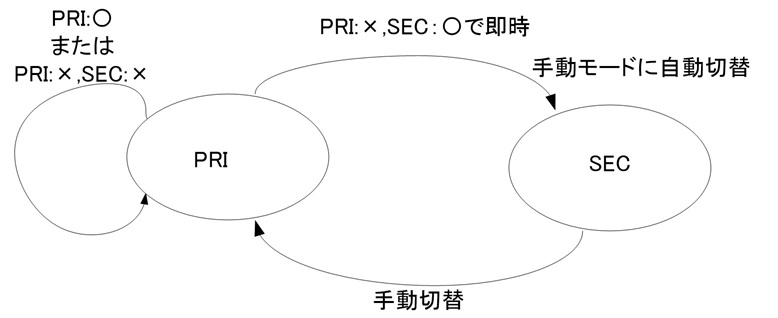

半自動切替モード

エラー発生時、瞬時に出力を予備系に切替、アラーム出力。復帰は手動切替 WEB/SNMP/GPI/フロントの切替スイッチによる切替が可能

手動切替モード

WEB/SNMP/GPI/フロントの切替スイッチによる現用系と予備系の強制的切替可能

・エマージェンシースルー対応

PRI-IN → SDI-OUT1

・リファレンスに同期し、ブランキング切替可能（無効設定可能）

・リクロッカーのバイパス設定が可能

・各種設定の設定値と変化時刻、ステータスの変化時刻をログに残し、WEBからダウンロード可能

・最新の10000件のログをSDカードに保存

・WEB、SNMPに対応

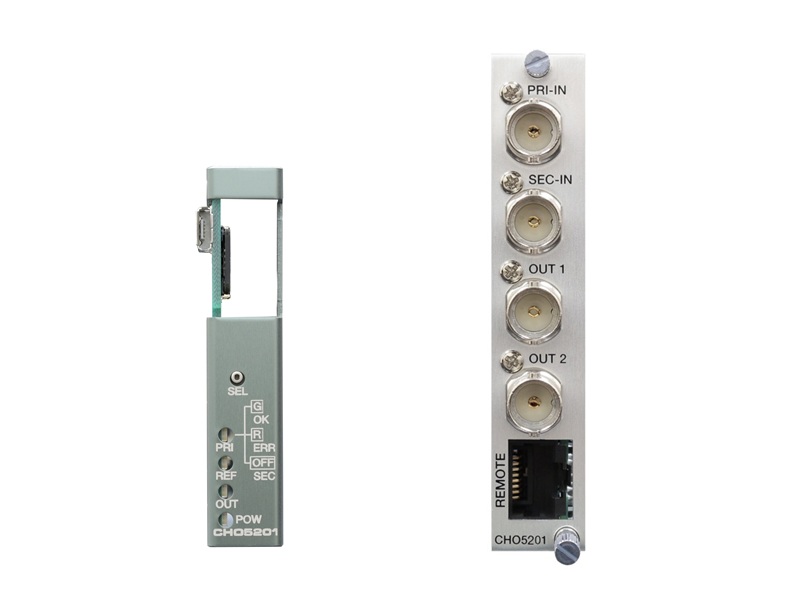

SDI入力

・PRI-IN

・SEC-IN

対応規格

3G-SDI

HD-SDI

SD-SDI

DVB-ASI

SMPTE-424M（レベルA/B）

SMPTE-292M

SMPTE-259M-C

EN50083-9

コネクター

BNC x2

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

SDI出力

・SDI-OUT1/2

コネクター

BNC ×2

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

リモート入出力

コネクター

RJ-45 x1

占有スロット数

1スロット

動作環境

0 ℃ ～ 40 ℃　　20 %  ～ 85 % RH （結露無きこと）

電源

DC 12 V

消費電力

外形寸法　/　質量

398.5 x 88 mm

質量

オプション

RMT5011-CHO1

CHO5201/CHO5211専用リモート制御パネル　1台用

RMT5011-CHO2

CHO5201/CHO5211専用リモート制御パネル　2台用
