WCG5201

ワードクロックジェネレーター

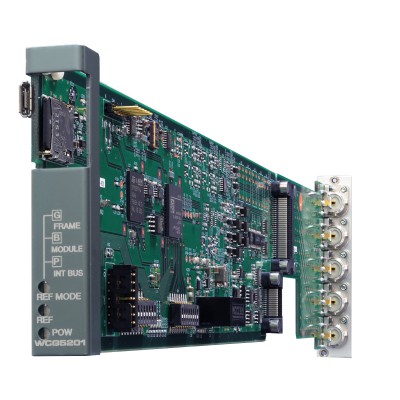

WCG5201は、C5000モジュールシステムに搭載可能なワードクロック信号出力を備えたジェネレーターモジュールです。

ワードクロック信号は4分配して出力します。

設定によりAES/EBU信号（SILENT）の出力も可能です。

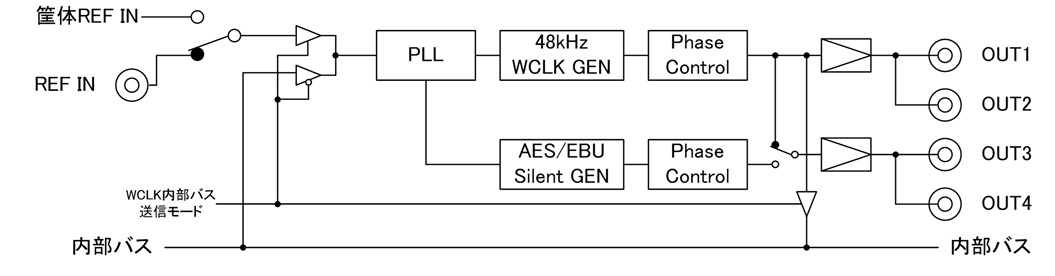

・C5000フレームまたはモジュールのREF-INに入力されたリファレンス信号(BB)から、48kHzワードクロック信号を生成して４分配出力します。

　リファレンス信号断時は、自走にてワードクロックを生成続けます。

・リファレンス信号は、NTSC/PAL方式および、3値シンクに対応

・筐体内部バスを使用し、WCLKを複数モジュールにより分配出力することが可能です。複数モジュールを使用する場合、1枚をリファレンスからの

　WCLK生成設定にし、他をWCLK内部バス受信モードで使用してください。複数モジュールをリファレンスからのWCLK生成設定にした場合、

　モジュール間で周波数は同期しますが、位相は同期しません。

・WCLK出力は出力端子毎に設定により 2.5Vpp出力と5Vpp出力を切り替えることができます。

・WEB、SNMPに対応

・ログ機能搭載（リファレンスフォーマットの変化時刻を記録）

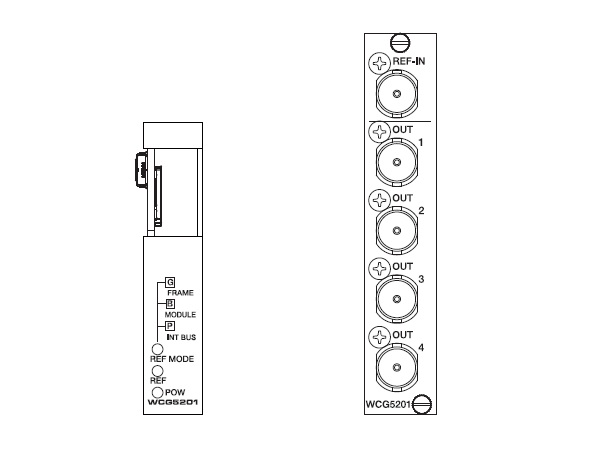

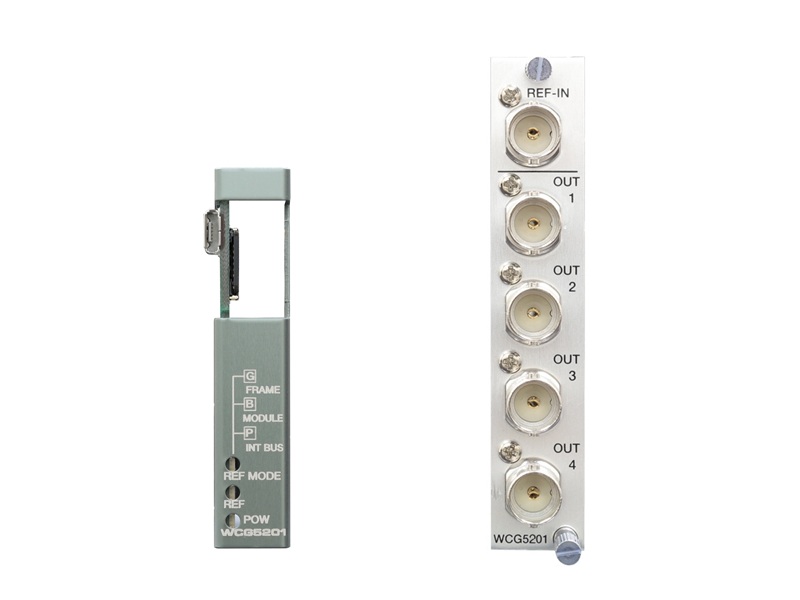

REF MODE LED	フレーム入力	緑　点灯
	リアモジュール入力	青　点灯
	WCLK内部バス受信モード	紫　点灯
	無信号	消灯（非対応フォーマット含む）
REF LED	リファレンス正常	緑　点灯
	リファレンス異常	消灯
リファレンス信号	NTSC/PAL/3値シンク
リファレンス信号(BB)から、48kHz ワードクロック信号を生成して 4 分配出力、設定によりワードクロック信号2分配とAES/EBU信号（SILENT）2分配出力が可能
ログ機能搭載　リファレンスフォーマットの変化時刻を記録
入力断もしくは、ロックできない信号が入力された場合にアラームを出力(筐体アラーム)するか否かをディップスイッチまたはWEB で設定可能
WEB、SNMPに対応
