12G-SDIクワッドリンク3G-SDIコンバーター・モジュール

12G-SDI クワッドリンク 3G-SDI コンバーター・モジュール

製品概要

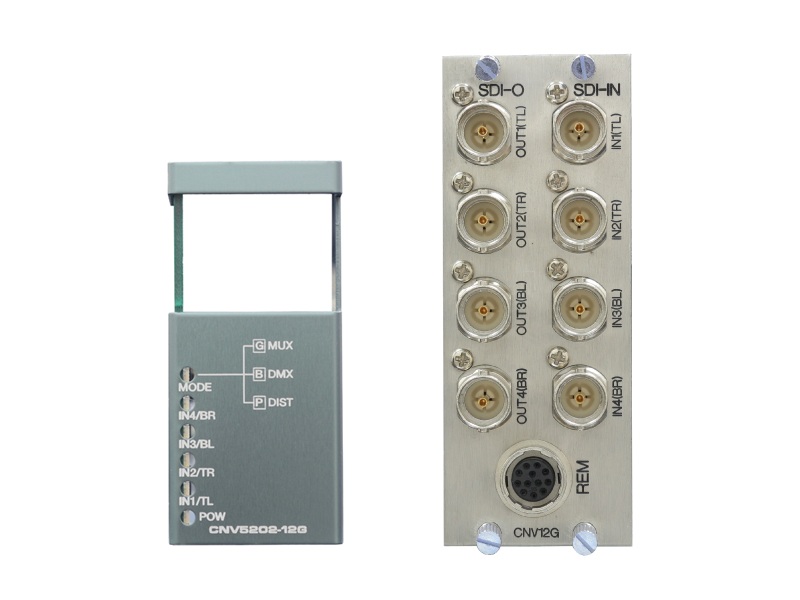

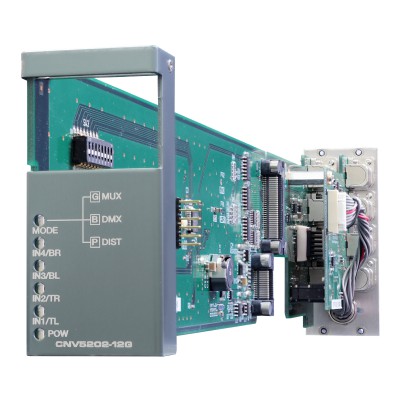

CNV5202-12Gは、C5000モジュールシステムに搭載可能な12G-SDIとクワッドリンク3G-SDIの相互変換可能なコンバーターモジュールです。

特長

・12G/3G/HD-SDI に対応し、⼊⼒レートをLED で表示します。
　　　12G-SDI ---- アンバー 点灯
　　　3G-SDI   ---- 緑 点灯
　　　HD-SDI  ---- ⻘ 点灯
　　　無信号    ---- 消灯（非対応フォーマット含む）
・3つの動作モードがありディップスイッチで選択します。各動作モードはモードLED で識別できます。
　　　マルチプレクスモード ---- 緑 点灯 クワッドリンク3G-SDI をシングルリンク12G-SDIx4 に変換します。
　　　デマルチプレクスモード ---- ⻘ 点灯 IN1 に⼊⼒されたシングルリンク12G-SDI をクワッドリンク3G-SDI に変換します。
　　　分配モード ---- 紫 点灯 IN1 に⼊⼒された信号を4 分配出⼒します。

　　　マルチプレクスモード、デマルチプレクスモード設定で、パススルー状態になった場合、分配モードと同じ紫点灯します。
・GPI による動作モードの切替が可能です。
・SNMP、Webcontrol に対応
・⼊⼒断、⼜はロックできない信号が⼊⼒された場合にアラームを出⼒(筐体アラーム)するか、否かをディップスイッチで設定できます。
・マルチプレクスモードとデマルチプレクスモードでは、PAYLOAD IDを以下の様に相互変換して出力します。

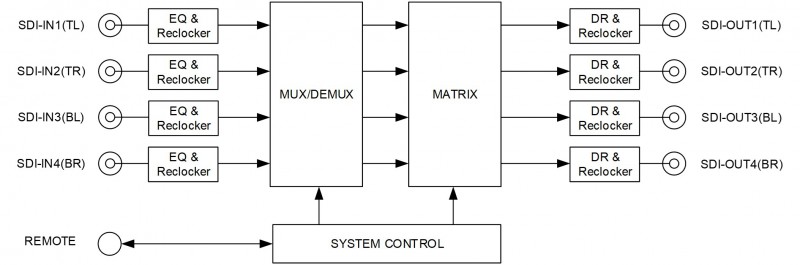

ブロック図

仕様
