SDIルーター用 GPIOモジュール
新製品
SDIルーター用 GPIOモジュール
製品概要
GPI5202-RUT は、C5000 モジュールシステムに搭載可能なSDI ルーター・モジュールRUT5203-12G-84 及びRUT5202-12G-44 用のパラレルGPIO モジュールです。
機能
・パラレルGPIOにより、SDIルーター・モジュールを制御 |
・クロスポイントの切替操作は、INPUTとOUTPUTを同時に選択することにより切替 |
・INPUT又は、OUTPUTを複数ポート同時選択時は、それぞれ若番ポートを選択 |
・ステータスは、SNMP、WebControlより確認可能 |
・WebControl、SNMPに対応 |

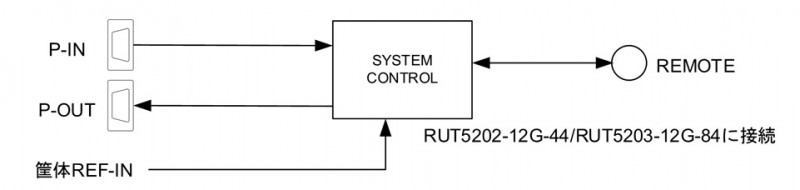

ブロック図
仕様
リモート入力 P-IN |
コネクター |
Dsub25(メス) x1 嵌合台:ミリ |
リモート出力 P-OUT |
コネクター |
Dsub15(メス) x1 嵌合台:ミリ |
REMOTE |
コネクター |
RJ-45 x1 |
占有スロット数 |
2スロット |
|
動作環境 |
0 ℃ ~ 40 ℃ 20 % ~ 85 % RH (結露無きこと) |
|
電源 |
DC 12 V |
|
消費電力 |
5 W |
|
外形寸法 |
398.5 x 88 mm |
|
質量 |
0.18 kg |
