製品概要

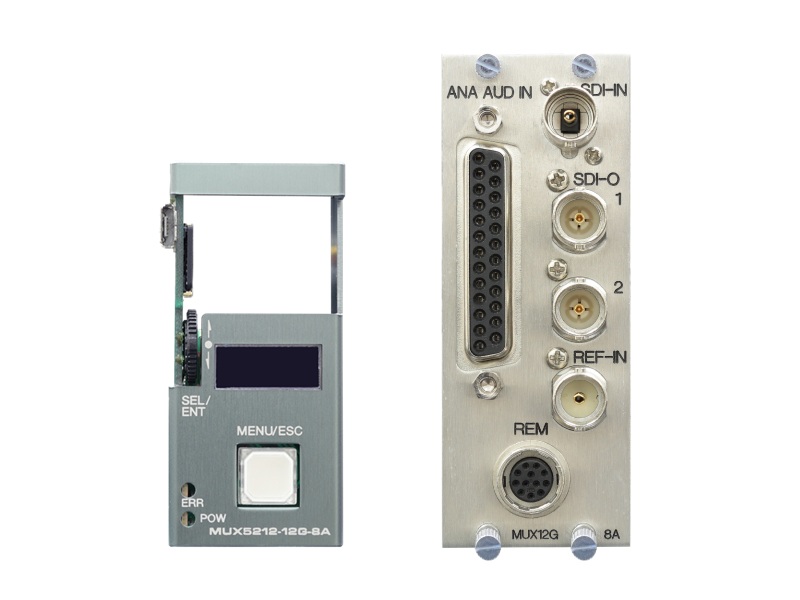

MUX5212-12G-8A は、C5000 モジュールシステムに搭載可能な12G-SDI/6G-SDI/3G-SDI/HD-SDI 信号に、アナログ・オーディオ 8ch をマルチプレクスするモジュールです。

特長

・12G(TYPE1)/6G(TYPE2)/3G(レベルA/B)/HD-SDI に対応し、入力フォーマットをOLED に表示します。
・リファレンス信号を入力することにより、非同期信号の入力が可能です。3 つのシンクロナイズモードのどのモードで動作しているか、OLED に表示します。
・エンベデットしているオーディオグループ又は、入力されているタイムコードをOLED に表示します。（メニューで選択）
・SDI アンロック、リファレンス異常、ラインシンクロモードでの引き込みエラー、LTC エラー、FANエラーをOLEDに表示し、1 つでもエラーがあるときにエラーLED が点灯します。（ステータスはスクロール表示します）

・フレーム、ラインシンクロナイズ動作有効時は、スイッチング時のCRCエラー、ラインナンバーエラーを吸収するデグリッチ機能を装備しています。
・筐体LTC-IN に入力されたタイムコードを、タイムコードパケットとして重畳することができます。
・外部オーディオ入力（デジタル・オーディオ4 系統8ch）とSDI 入力にエンベデッドされた音声、テストトーンの中から、32ch のマルチプレクス動作を行います。（HD-SDI は16ch まで、3G-SDI はレベルA/B 共に32ch まで、12G-SDI はSUB1:16ch、SUB2:16ch のトータル32ch まで対応します。）

・リマッピング、ゲイン調整、ダウンミックス、任意チャンネルのミックス、オーディオ・オーバー機能を装備しています。
・ゲイン調整は、-50.0dB～+50.0dB まで、0.1dB 単位で設定可能です。
・任意チャンネルのミックスは、4ch までの音声ソースをミックスすることができ、ミックスした音声を8 通り作成することができます。

　その8 通りのミックスした音声を出力にマッピングすることができます。
・デジタル・オーディオ、アナログ・オーディオの基準レベルは設定スイッチで切り替えることができます。
・オーディオ・オーバー機能とは、各出力チャンネルに指定した音声ソースをフェードイン／フェードアウトでミックスする機能です。

　フェードイン／フェードアウト時間は0～5sec まで0.1sec 刻みで可変することができます。
・12 個のプリセットに各種設定を格納することができ、局間制御パケットのカレント音声モードによりプリセットの自動切り替えが可能です。
・接点入力によるプリセットの切替が可能です。

・各種設定の全項目の設定値と変化時刻、ステータスの変化と変化時刻をログに残し、WEBからダウンロードが可能。

　最新の10000件をSDカードに保存
・音声遅延を0ms～2sec まで1ms ステップで付加することが可能です。
・パラメータの設定はメニュー又は、SNMP、Webcontrol より設定できます。

　　　メニュー選択スイッチ
　　　上下に動かすことによりメニュー移動をし、押すことによりメニュー選択、パラメーター選択の決定を行います。

・SNMP、Webcontrol に対応

ブロック図

仕様

*1:2160/29.97p,29,97psf の3G DUAL LINK は、1080/29.97pB,29.97psfB として表示
