レベル調整・音声遅延機能付　デジタル・オーディオ 4 / 8 分配・モジュール

新製品

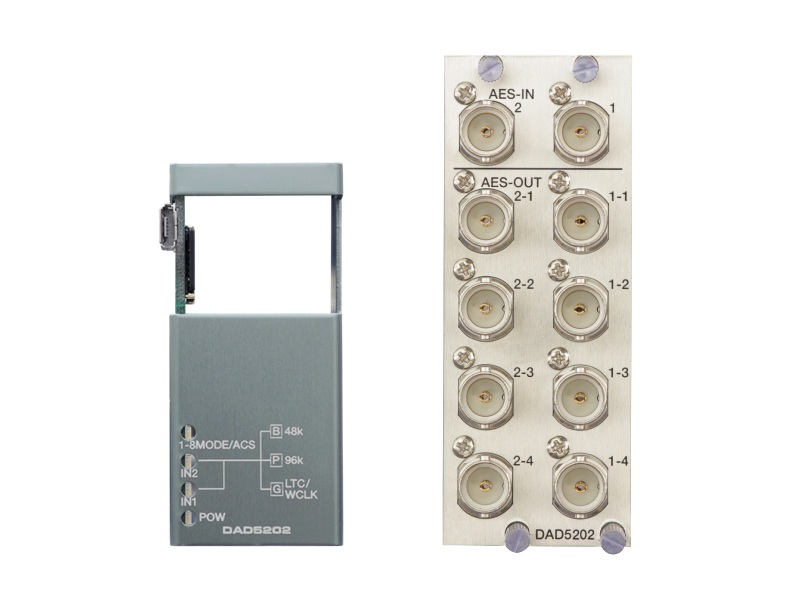

DAD5202

デジタル・オーディオ 4/8分配

エマージェンシースルー対応

DAD5202 は、C5000 モジュールシステムに搭載可能な 2 ⼊⼒各 4 分配に対応したデジタル・オーディオ分配モジュールで、1 ⼊⼒ 8 分配することも可能です。設定により LTC 信号、ワードクロック信号を分配することも可能です。

・音声レベル調整は、チャンネル単位で各入出力それぞれ±20dB、0.1dB単位で調整可能

・遅延制御は、各出力それぞれ1ms単位で1sまで調整可能

・1入力4分配を2系統か、1入力8分配をディップスイッチで切替可能

・AES/EBU信号/LTC信号/ワードクロック信号の入力切替は系統ごとに設定可能

・AES/EBU信号自動リクロッカーを内蔵

・各種設定の全項目の設定値と変化時刻、ステータスの変化と変化時刻をログに残し、WEBからダウンロードが可能

・エマージェンシースルー対応

・SNMP、Webcontrolに対応

・IN1/IN2 LED	48kHz以下	青　点灯
	96kHZ	紫　点灯
	LTC/WCLK	緑　点灯(WCLK 32k, 44.1k, 48k, 96k ±5%で点灯、それ以外は消灯)
	上記以外	消灯
・1-8MODE/ACS　LED	1入力4分配 2系統	消灯
	1入力8分配	緑　点灯
	SDカードのデータ読み込み中	赤　点灯
	設定完了、設定コマンド正常	緑（１秒間）
	設定完了、設定コマンド異常	紫（１秒間）
・1入力4分配2系統、もしくは、1入力8分配をディップスイッチで切替可能
・音声レベル調整		チャンネル単位で各入出力それぞれ±20dB、0.1dB単位で調整可能
・遅延制御		各出力それぞれ1ms単位で1sまで調整可能
・ログ機能		全項目の設定値と変化時刻、ステータスの変化と変化時刻をログに残し、最新の10000件をSDカードに保存

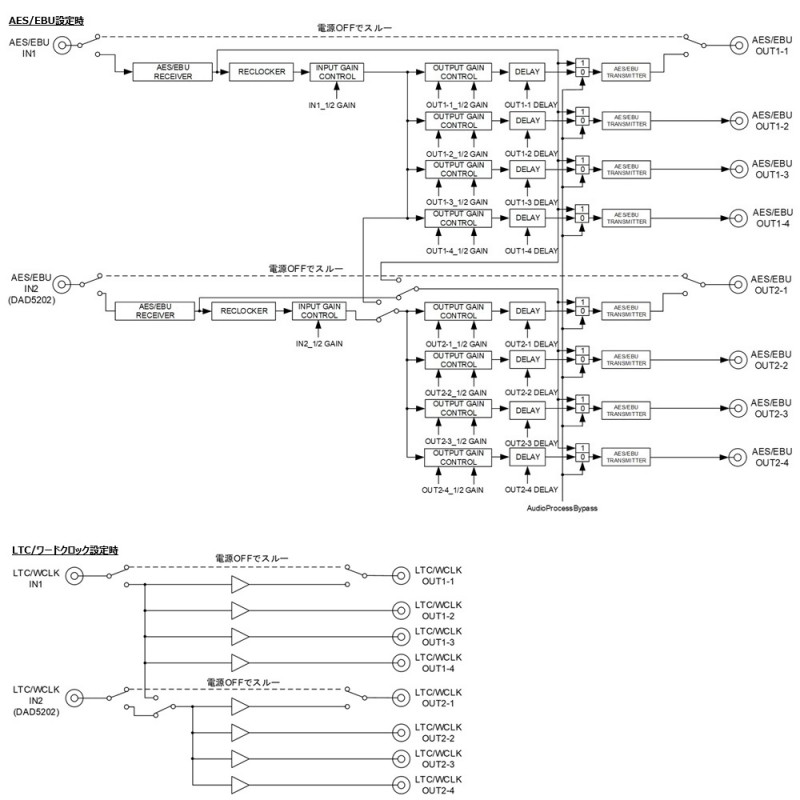

・エマージェンシースルー対応		1入力4分配 2系統・AES-IN1 → AES-OUT1-1　　・AES-IN2 → AES-OUT2-1
		1入力8分配・AES-IN1 → AES-OUT1-1
・自動リクロッカー内蔵（AES/EBU信号）
・パラメーターの設定は、SNMPによるか、SDカード内の設定ファイルを直接編集
・SNMP、Webcontrol対応

入力信号	コネクター	BNC ×2
	入力レベル、インピーダンス	AES/EBU LTC WCLK	0.32 – 1.1Vp-p　75Ω 0.5 – 4.5Vp-p 1kΩ 0.32 – 2.5Vp-p 75Ω
	AES/EBUサンプリング周波数、分解能	32k/44.1k/48k/96kHz　16/20/24bit
出力信号	コネクター	BNC ×8
	出力レベル、インピーダンス	AES/EBU LTC WCLK	1.0Vp-p 75Ω 2.0Vp-p 50Ω未満 2.5Vp-p 75Ω（0-2.5V）
	AES/EBUサンプリング周波数、分解能	32k/44.1k/48k/96kHz　24bit
AES入出力遅延	バイパスモード=オン	約 0.1 μs
	バイパスモード＝オフ	サンプリング周波数 48 kHz時：約 100 μs サンプリング周波数 96 kHz時：約 50 μs
LTC入出力遅延	約 45 μs
WCLK入出力遅延	約 0.1 μs
占有スロット数	2スロット
動作環境	0 ℃ ～ 40 ℃　　20 % ～ 85 % （結露無きこと）
電源	DC 12 V
消費電力	4 W
外形寸法	398.5 x 88 mm
質量	0.28 kg
