12G/6G/3G/HD/SD-SDI信号 8分配・モジュール（マイクロBNC）

新製品

DVD5231-12G

12G/6G/3G/HD/SD-SDI

1入力8分配

1スロット

マイクロBNC

希望小売価格: 210,000円（税別）

12G/6G/3G/HD/SD-SDI信号 8分配・モジュール（マイクロBNC）

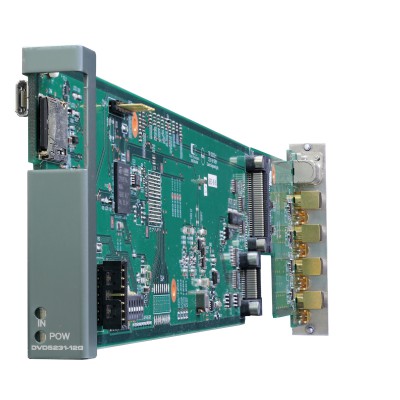

DVD5231-12G は、C5000モジュールシステムに搭載可能な12G/6G/3G/HD/SD-SDI 1入力8分配モジュールです。

特長

・12G/6G/3G/HD/SD-SDI に対応し、入力レートをLED で表示します。
・1 入力8 分配。
・1 スロット構成。
・リクロッカー内蔵。
・入力信号がないときは出力ミュート。
・全出力チャンネル正極性出力に対応。
・SNMP に対応します。
・ログ機能搭載（SDI 入力レートの変化時刻を記録）
・入力断、もしくは、ロックできない信号が入力された場合にアラームを出力(筐体アラーム)するか、否かをディップスイッチまたはWEB で設定できます。

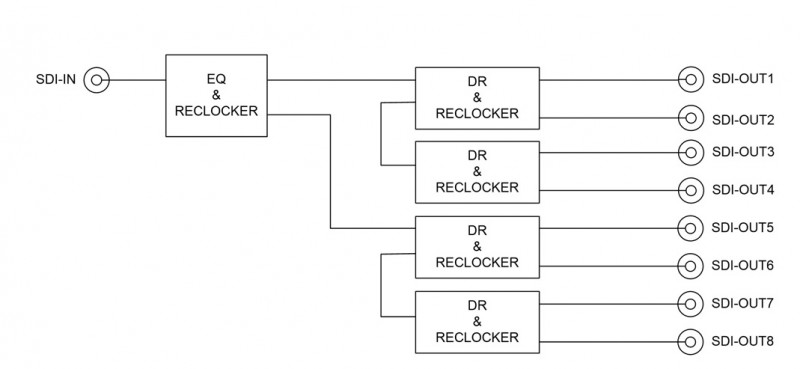

ブロック図

機能

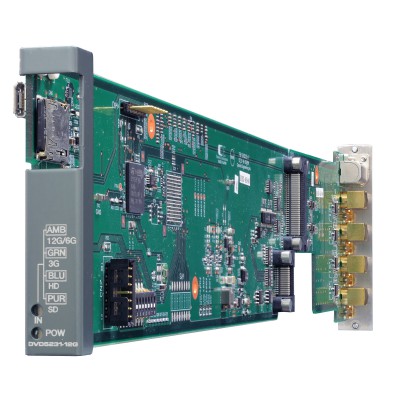

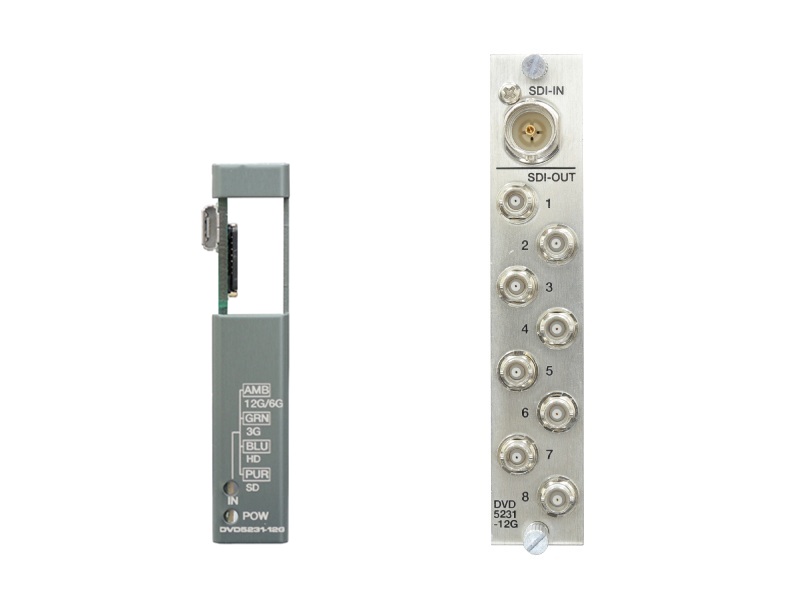

・IN1 LED	12G/6G-SDI	アンバー　点灯
	3G-SDI	緑　点灯
	HD-SDI	青　点灯
	SD-SDI/DVB-ASI	紫　点灯
	無信号	消灯（非対応フォーマット含む）

仕様

SDI入力	対応規格	12G-SDI　　 SMPTE-2082-1 6G-SDI　　　SMPTE-2081-1 3G-SDI　　　SMPTE-424M（レベルA/B） HD-SDI　　　SMPTE-292M SD-SDI　　　SMPTE-259M-C DVB-ASI　　 EN50083-9

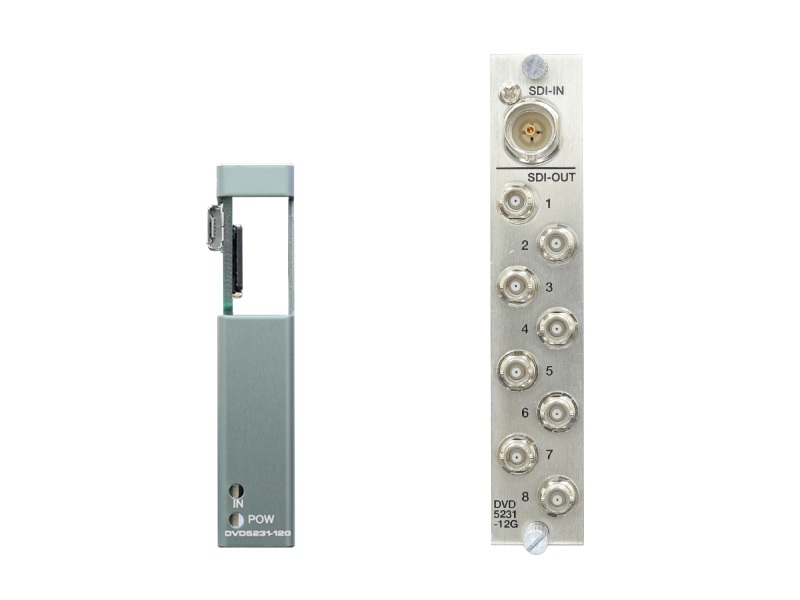

	コネクター	BNC x1
	入力レベル、インピーダンス	0.8 Vp-p 75 Ω
SDI出力	コネクター	マイクロBNC x8
SDI出力	出力レベル、インピーダンス	0.8 Vp-p 75 Ω
入出力遅延	SD-SDI	約 0.037 μs
	HD-SDI	約 0.013 μs
	3G-SDI レベルA	約 0.007 μs
	3D-SDI レベルB	約 0.013 μs
	6G-SDI	約 0.013 μs
	12G-SDI	約 0.007 μs
占有スロット数	1スロット
動作環境	0 ℃ ～ 40 ℃　　20 % ～ 85 % （結露無きこと）
電源	DC 12 V
消費電力	5 W
外形寸法	398.5 x 88 mm
質量	0.2 kg
