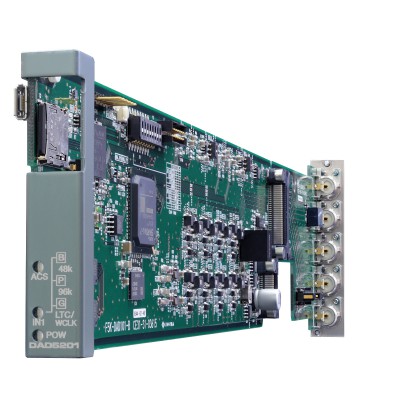

レベル調整・音声遅延機能付　デジタル・オーディオ　４分配・モジュール

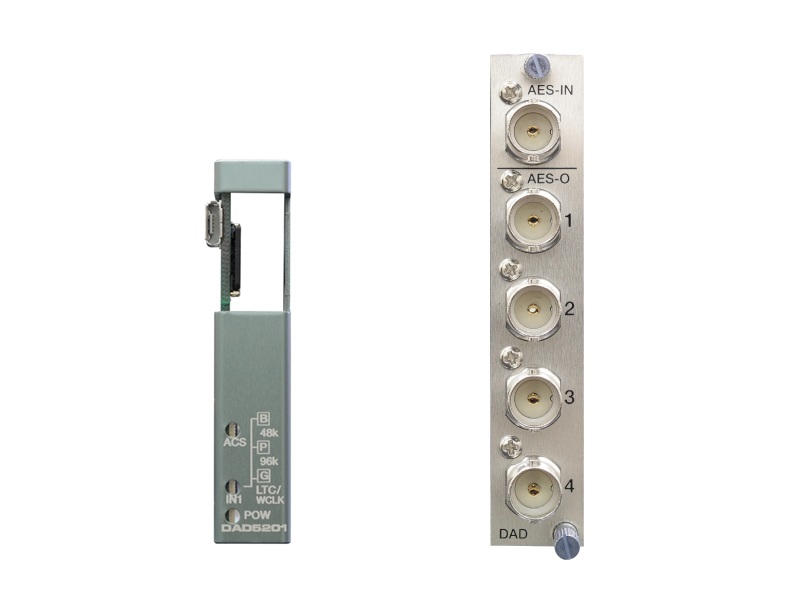

・IN1 LED

48kHz以下

青　点灯

96kHZ

紫　点灯

LTC/WCLK

緑　点灯(WCLK 32k, 44.1k, 48k, 96k ±5%で点灯、それ以外は 消灯)

上記以外

消灯

・ACS LED

1入力4分配

消灯

SDカードのデータ読み込み中

赤　点灯

設定完了、設定コマンド正常

緑（１秒間）

設定完了、設定コマンド異常

紫（１秒間）

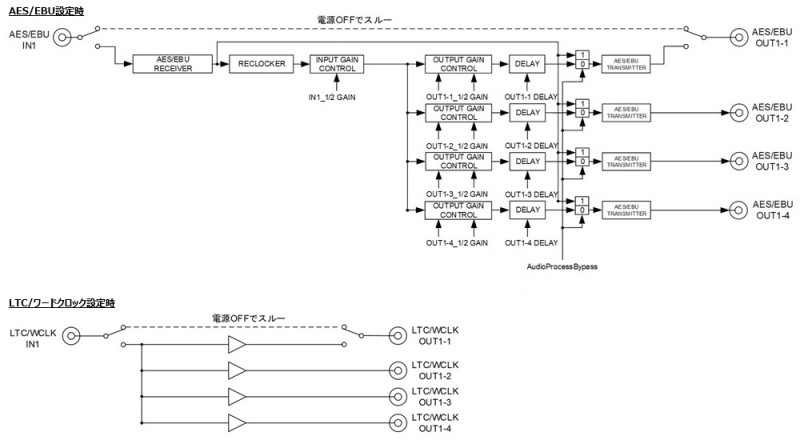

・入力信号のAES/EBU信号、LTC信号、ワードクロック信号はディップスイッチで切替可能

・音声レベル調整

チャンネル単位で各入出力それぞれ±20dB、0.1dB単位で調整可能

・遅延制御

各出力それぞれ1ms単位で1sまで調整可能

・ログ機能

全項目の設定値と変化時刻、ステータスの変化と変化時刻をログに残し、最新の10000件をSDカードに保存

・エマージェンシースルー対応

AES-IN1 → AES-OUT1

・自動リクロッカ内蔵（AES/EBU信号）

・パラメータの設定は、SNMPによるか、SDカード内の設定ファイルを直接編集。

・SNMP、Webcontrol対応

入力信号

コネクター

BNC ×1

入力レベル、インピーダンス

AES/EBU

LTC

WCLK

0.32 – 1.1Vp-p　75Ω

0.5 – 4.5Vp-p  1kΩ

0.32 – 2.5Vp-p 75Ω

AES/EBUサンプリング周波数、分解能

32k/44.1k/48k/96kHz　16/20/24bit

出力信号

コネクター

BNC ×4

出力レベル、インピーダンス

AES/EBU

LTC

WCLK

1.0Vp-p 75Ω

2.0Vp-p 50Ω未満

2.5Vp-p 75Ω（0-2.5V）

AES/EBUサンプリング周波数、分解能

32k/44.1k/48k/96kHz　24bit

AES入出力遅延

バイパスモード=オン

約 0.1 μs

バイパスモード＝オフ

サンプリング周波数 48 kHz時：約 100 μs
サンプリング周波数 96 kHz時：約 50 μs

LTC入出力遅延

約 45 μs

WCLK入出力遅延

約 0.1 μs

占有スロット数

1スロット

動作環境

0 ℃ ～ 40 ℃　　20 %  ～ 85 % （結露無きこと）

電源

DC 12 V

消費電力

4 W

外形寸法

398.5 x 88 mm

質量

0.2 kg
