SP107-Ｄante-64

スタンダードモデル　（1RU）

MADI

3G-SDI・AES/EBU・アナログ音声

希望小売価格: 390,000円（税別）

Dante・MADI・3G-SDI・AES/EBU・ANALOG対応　64チャンネルオーディオモニター

製品概要

SP107-Dante-64 は、Dante, MADI, 3G/HD/SD-SDI、AES、アナログオーディオに対応した64 チャンネルオーディオモニターです。

出力には、SDI のリクロック出力と、アナログ選択出力、AES/EBU 選択出力を備えます。

特長

●2.4 型LCD を2 枚搭載し、53 セグメント又は26 セグメント3 色バーグラフによるレベル表示の他、入力選択状況、モニタリングの状況等を同時に表示します。

●2ch レベルバーを53 セグメントホリゾンタルワイド表示します。（音声レベルを大きく数値表示）

●入力は、Dante(64ch)x1, MADI(64ch)x1, 3G(32ch)/HD(16ch)/SD(16ch)-SDIx1、AES/EBUx1(2ch)、アナログオーディオx2(2ch)を搭載。
入力ソース選択はSOURCE スイッチを押すごとにDante→MADI→SDI→AES/EBU→ANA と切り替わります。また、DISP1 LCD 画面の左上部に、SDI 選択時は、”SDI”及びSDI フォーマットを表示し、AES/EBU 選択時は、”AES”と表示、アナログオーディオ選択時は、”ANA”と表示、Dante 選択時は”Dante”と表示、MADI 選択時は”MADI”と表示します。SOURCE スイッチを長押しすることにより、キーロック状態になり、再度長押しすることにより通常状態に戻ります。

●Dante 選択時のチャンネル設定は、Audinate 社のDanteController で設定します。

●出力は、3G/HD/SD-SDI リクロック出力、アナログ選択出力(600Ωバランス),AES/EBU 選択出力を装備。

●ボリュームとチャンネル選択操作はL/R 独立装備し、L/R INTERLOCK スイッチにより、L/R 連動動作か、L/R 個別動作を選択することができます。L/R 連動動作時は、L/R どちらのツマミを操作しても同じように連動動作します。

●L/R のボリュームツマミをプッシュするとミュートのON/OFF を切り替えることができます。L/R INTERLOCK スイッチの状態によらず、それぞれのチャンネルをミュートします。また、設定されているボリューム値はボリュームツマミを操作すると3 秒間画面上部にL/R それぞれのボリューム値を表示します。

●スピーカーでモニタリングしているチャンネルは、アナログ選択出力とAES/EBU 選択出力に出力します。Dante, MADI 信号のデジタル/アナログコンバーターとしても使用できます。

●無音検知出力（ch1～ch8）を装備
●64 チャンネルすべてにデジタルオーディオ信号の有無を表示。
●暗所でも操作しやすい、照光式スイッチを採用。
●パワフルでクリアな音質のモニタースピーカー(4W+4W)、ヘッドホン出力装備。
●欧州RoHS 指令に適合しております。

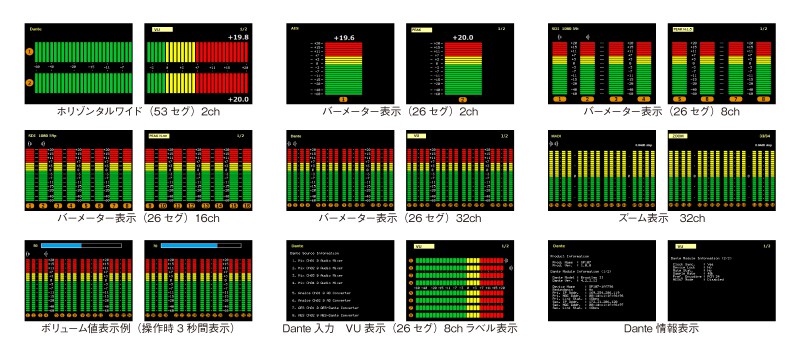

画面表示例

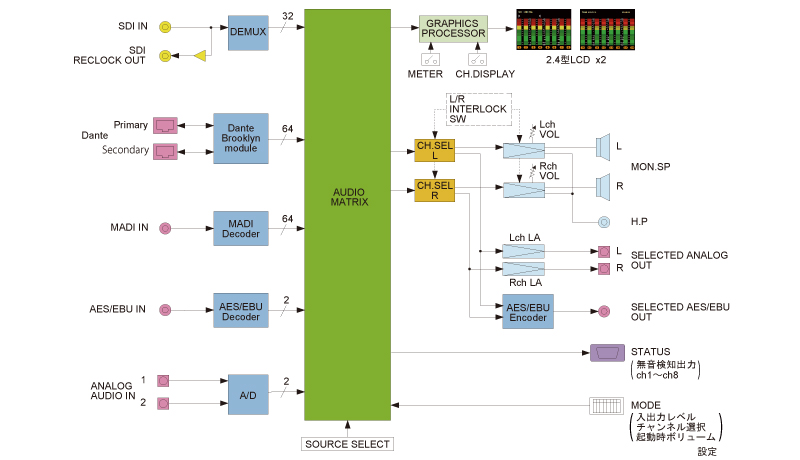

ブロック図

主な仕様

Dante入力	音声対応フォーマット	サンプリング周波数48kHz/96kHz　24bit/20bit/16bit、PCM
	音声対応規格	Dante/AES67
	コネクター	RJ-45x2(Primary/Secondary)
	LAN対応規格	100/1000BaseT
MADI入力	対応フォーマット	サンプリング周波数48kHz　24bit、PCM
	コネクター	BNC×1
	入力レベル、インピーダンス	0.5 Vp-p 75 Ω
SDI入力	対応フォーマット(映像）	3G-SDI　1080/60p, 59.94p, 50p(ﾚﾍﾞﾙA/B) HD-SDI　1080/60i, 59.94i, 50i, 30p, 29.97p, 25p, 24p, 23.98p,30psf, 　　　　 29.97psf, 25psf, 24psf, 23.98psf 　　　　 720/ 60p, 59.94p, 50p, 30p, 29.97p, 25p,24p,23.98p SD-SDI　525/59.94i、625/50i
	対応フォーマット(音声）	サンプリング周波数48kHz　20bit/24bit　同期音声のみ対応
	コネクター	BNC×1
	入力レベル、インピーダンス	0.8 Vp-p 75 Ω
SDIリクロック出力	コネクター	BNC×1
SDIリクロック出力	出力レベル、インピーダンス	0.8 Vp-p 75 Ω
AES/EBU入力	対応フォーマット	サンプリング周波数32kHz～96kHz　16bit～24bit
	コネクター	BNC×1
	入力レベル、インピーダンス	1 Vp-p 75 Ω
アナログ音声入力	コネクター	XLR3（メス）x2　1ピン:GND、2ピン:Hot、3ピン:Cold
	入力インピーダンス	600Ω平衡
	最大入力レベル	+24dBm MAX
アナログ選択出力	コネクター	XLR3（オス）x2
	出力レベル、インピーダンス	0dBm/+4dBm切替可能（基準レベル入力時）、600Ω平衡
	周波数特性	20Hz～20kHz　±0.5dB以内
AES/EBU選択出力	出力フォーマット	サンプリング周波数48kHz、24bit
	コネクター	BNC×1
	出力レベル、インピーダンス	1 Vp-p 75 Ω
ステータス出力	コネクター	高密度Dsub15ピン(メス)x1
モニタースピーカー	フルレンジ	7cmx4cm　8Ω　x2
モニターアンプ	最大出力	4W+4W　(フルレンジ)
ヘッドホン出力	コネクター	φ6.3　標準ステレオジャック
ヘッドホン出力	最大出力	50mW
レベルメーター	表示	2.4型LCD　バーグラフ式　入力有無表示
	レベル範囲	53/26セグメント　-60～+20dB
	基準レベル	-20dBFS/-18dBFS→0dB　切換え可能
	機能	VU/ピーク/ピーク・ホールド1.5s/ピーク・ホールド5s/ピーク・ホールド∞/ズーム表示切替 2chホリゾンタルワイド/2ch/ch1～8/ch9～16/ch1～16/ch1～32/ch33～64表示切替
オプション	無音検知パネル　　　　SD10a
動作環境	0 ℃ ～ 40 ℃　　20 % ～ 85 % （結露無きこと）
電源	AC 90V　～　264V 50/60 Hz
消費電力	約35W（暫定）
外形寸法	W482 × H44 × D140 mm （突起部を除く）
質量	約3.0kg（暫定）
