NTSC/SD/HD アップコンバーター・モジュール(アナログオーディオ 8ch MUX機能付)

DUC5102-8A

NTSC/SD/HD-SDI アップコンバーター

アナログオーディオ 8ch  マルチプレクス機能付

希望小売価格

400,000円(税別)

関連リンク

catalogimg spec manual_no

NTSC/SD/HD-SDI アップコンバーター ・モジュール                    (アナログオーディオ 8ch マルチプレクス機能付)





製品概要

DUC5102-8AはC5000モジュールシステムに搭載可能なNTSCあるいはHD/SD-SDIを3G/HD-SDIにアップコンバートするモジュールです。

アナログオーディオ8chのマルチプレクス機能を搭載しています。





特長

・3G(レベルA/B)/HD/SD-SDIに対応し、入力レート/出力レートをLEDで表示

・出力モードは、NTSCあるいはSD-SDIを入力し、HD-SDI信号を出力するモードと、NTSCあるいはHD/SD-SDI信号を入力し、3G-SDI信号(プログレッシブ変換)を出力する2つの動作モード

・アナログオーディオ8chのマルチプレクス機能

・3種類のアスペクト変換(スクイーズ、エッジクロップ、サイドパネル)をWEBで切替可能

・エンベデッドオーディオ16chに対応

・リマッピング機能を装備

・音声遅延を0ms~1secまで1msステップで付加することが可能

・字幕パケット・局間制御パケット(ARIB STD-B37,B39)を通過可能

・筐体LTC-INに入力されたタイムコードを、タイムコードパケットとして重畳

・リファレンス信号の状態をLEDで表示

・接点入力によるアスペクト切替が可能

・各種設定の全項目の設定値と変化時刻、ステータスの変化と変化時刻をログに残し、WEBからダウンロードが可能

 最新の10000件をSDカードに保存

・WEB、SNMPに対応





機能

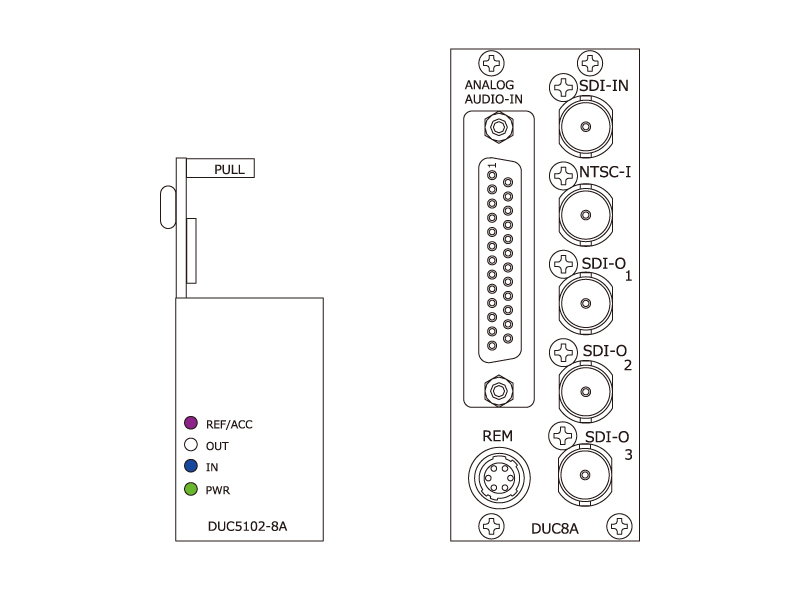

・IN LED

・OUT LED



3G-SDI

緑 点灯

HD-SDI

青 点灯

SD-SDI/DVB-ASI

紫 点灯

無信号

消灯(非対応フォーマット入力時含む)

・REF LED

リファレンス正常

緑 点灯

リファレンス異常

紫 点灯

・ACC LED

SDカードのデーター読み込み中

赤 点灯

設定完了、設定コマンド正常

緑(1秒間)

設定完了、設定コマンド異常

紫(1秒間)

・16chエンベデッド・オーディオ対応

3G-SDIはレベルA/B対応

・出力モード

NTSC/SD-SDI → HD-SDI あるいは、

NTSC/HD/SD-SDI → 3G-SDI(プログレッシブ変換)

・アスペクト変換



スクイーズ、エッジクロップ、サイドパネルの3種を装備

外部接点入力、およびWEBによる切替可能

・リマッピング機能



・基準レベル切替機能

アナログ +4dBm/0dBm

・音声遅延機能

0ms~1secまで1msステップで調整可能

・アナログオーディオ8chのマルチプレクス機能を装備

・字幕パケット・局間制御パケット(ARIB STD-B37,B39)を通過

・ログ機能

全項目の設定値と変化時刻、ステータスの変化と変化時刻をログに残し、最新の10000件をSDカードに保存

・筐体REF入力に同期

・パラメーターの設定は、SNMPによる設定か、SDカード内の設定ファイルを直接編集

・WEB、SNMPに対応





ブロック図



DUC5002-8A_BLOCK





 仕様

SDI入力

対応フォーマット(映像)

3G-SDI   1080/ 59.94p(レベルA/B)

HD-SDI   1080/ 59.94i

SD-SDI   525/59i

対応フォーマット(音声)

48kHz sampling 20bit,24bit 同期音声のみ

コネクター

BNCx1

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

NTSC入力

対応フォーマット

VBS

コネクター

BNCx1

入力レベル、インピーダンス

1 Vp-p  75 Ω

SDI出力







対応フォーマット(映像)

3G-SDI   1080/ 59.94p(レベルA/B)

HD-SDI   1080/ 59.94i

対応フォーマット(音声)

48kHz sampling SD 20bit,HD 24bit

コネクター

BNCx3

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

ANALOG AUDIO入力



基準レベル

0/+4dBm 600Ω平衡

最大入力レベル

+24dBm

コネクター

Dsub25ピン(メス)

リモート入出力

コネクター

小型丸形コネクター6ピンx1

占有スロット数

2スロット

動作環境

0 ℃ ~ 40 ℃  20 %  ~ 85 % RH (結露無きこと)

電源

DC 12V

消費電力

15 W

外形寸法

398.5 x 88 mm

質量

0.25 kg
