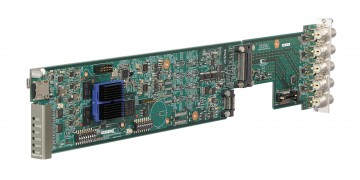

3G/HD/SD-SDI シグナルジェネレーター・モジュール

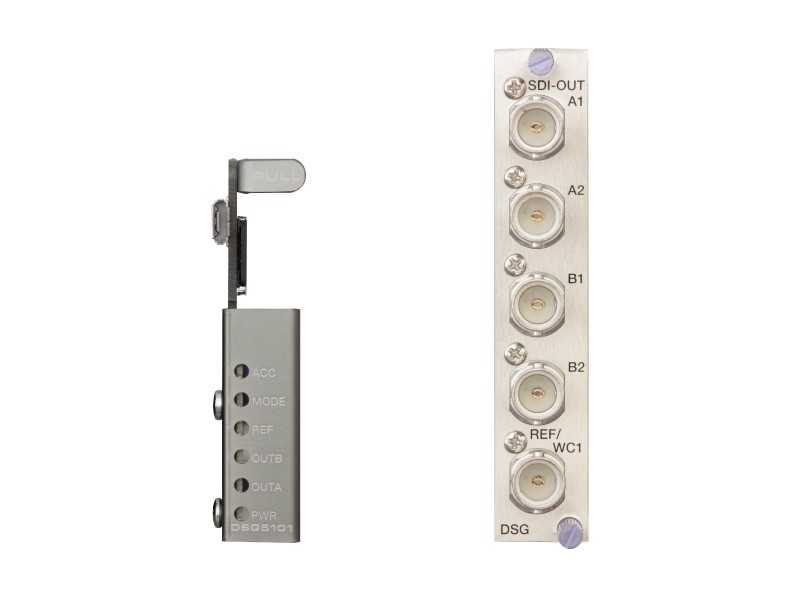

・OUT LED

3G-SDI

緑　点灯

HD-SDI

青　点灯

SD-SDI

紫　点灯

無信号

消灯

・REF LED

リファレンス正常

緑　点灯

リファレンス異常

紫　点灯

・MODE LED

リファレンス出力

緑　点灯

ワードクロック出力

紫　点灯

上記以外

消灯

・ACC　LED

SDカードのデーター読み込み中

赤　点灯

設定完了、設定コマンド正常

緑（１秒間）

設定完了、設定コマンド異常

紫（１秒間）

・4Kモード

SQD、2SIの出力を選択、FILL出力、KEY出力を選択

・出力映像パターン

カラーバー3種　　100/75%、SMPTE、ARIB

ランプ、チェックフィールド、単色信号、静止画

水平、垂直方向にスクロール可能、スクロールスピードも設定により可変

・静止画

4パターンをスーパーインポーズ可能

FILL/KEYとして出力可能（SD/HDのみ）

HV位置指定で、水平、垂直スクロール（スピード設定可能）、ブリンクが可能（SD/HDのみ）

ファイルフォーマットはKEY付きTARGAファイル、KEYなしBMPファイルを指定

GPI制御による静止画スーパーON/OFFが可能

・IDキャラクター表示

IDキャラクター(アスキー英数字及び半角記号)を32文字までスーパーインポーズ可能

HV位置指定で、水平、垂直スクロール（スピード設定可能）、ブリンクが可能

GPI制御によるIDキャラクターON/OFFが可能

・時刻表示

（4Kモードは非対応）

時刻をスーパーインポーズ可能

時分秒の表示ON/OFFが可能

時刻の文字サイズ、水平、垂直スクロール、スクロールスピードを設定可能

・32ch エンベデッド・オーディオ

24ビット　48kHz　32ch対応

3G-SDIレベルAおよびSD/HD-SDI　　16ch対応

3G-SDIレベルB　　　　　　　　　　　　　　　32ch対応

・48kHzワードクロック出力/リファレンス出力の選択可能

・筺体LTC-IN入力のタイムコードをタイムコードパケットとして重畳可能

・パラメータの設定は、SNMPによる設定か、SDカード内の設定ファイルを直接編集

・WEB、SNMPに対応

SDI出力

対応フォーマット(映像)

3G-SDI

HD-SDI

SD-SDI

1080/ 60p,59.94p,50p（レベルA/B）

1080/ 60i,59.94i,50i,30p,29.97p,25p,

24p,23.98p,24psf,23.98psf

720/ 60p,59.94p,50p,30p,29.97p,25p,

24p,23.98p

525/59i, 625/50i

対応フォーマット(音声)

48kHz sampling SD 20bit、3G/HD 24bit

コネクター

BNCx4

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

REF/WCLK出力

コネクター

BNC×1

出力信号、出力レベル

インピーダンス

REF

WCLK

BBS　0.43Vp-p 75Ω

3値シンク　0.6Vp-p　75Ω

1.0Vp-p　75Ω

占有スロット数

1スロット

動作環境

0 ℃ ～ 40 ℃　　20 %  ～ 85 % RH （結露無きこと）

電源

DC 12V

消費電力

98　W

外形寸法

398.5 x 88 mm

質量

0.2 kg
