タイムロゴ ジェネレーター・モジュール

TLG5102

タイムロゴ ジェネレーター

希望小売価格

880,000円(税抜価格800,000円)

関連リンク

catalogimg spec manual_no view_no

タイムロゴ ジェネレーター・モジュール



TLG5102は、マスター時計の時刻信号から映像信号とキー信号を出力する時刻発生装置です。

時・分変わりにエフェクトが設定でき、ロゴなど静止画やアニメーションとの合成もできます。

文字の大きさ・位置・色などの設定は、設定プログラム(Windows)で行い、16種類の時刻、日付を登録できます。また、ロゴイメージ(静止画)とアニメーションは各々8パターンまで登録できます。

時刻、日付のみ、ロゴのみ、または、時刻、日付とロゴを組み合わせて送出画面を32面登録できます。

送出は、曜日・時間帯別に送出画面をプログラムする自動送出や、外部接点制御で送出画面を送出できます。





特長

・時計・日付とロゴ(静止画、アニメーション)が表示、合成が可能

・時・分変わりにエフェクトが可能

・エフェクトはフェード, 縦・横回転,カット

・外部CG装置で作成した、時分変わりエフェクトの連番TGAファイルを時計で使用可能

・ロゴ(静止画)は最大1920×1080ドットで8パターンまで登録可能

・アニメーションは960×540ドットで16秒分の容量があり、8パターンまで登録可能

・送出画面は32面あり、外部接点制御で切替が可能

・曜日,時間帯別に送出画面を登録して、外部時計に同期して送出する自動送出機能を装備

・マスター時計断,リファレンス断のエラーアラーム(接点)を出力、SNMP監視も可能

・映像信号は3G-SDI(1080/59.94p レベルA/B)、HD-SDI(1080i/59.94i)に対応





構成

標準構成の映像出力は、FILL/KEY信号出力です。

LINE信号に合成する際は、オプションのDSK5102が必要です。



・TLG5102                       3G-SDI、HD-SDI FILL、KEY出力、REMOTE IN/OUT

TLC5001                       TLG5002コントローラ、外部時計I/F(RS-485モジュール)

・C5002筐体                     2U高さ、20モジュール実装、電源2重化、REF入力、LTC入力

・設定プログラム               Windowsアプリケーションソフト



オプション

DSK5102                       3G-SDI、HD-SDI入出力(LINE IN/OUT、FILL/KEY IN)

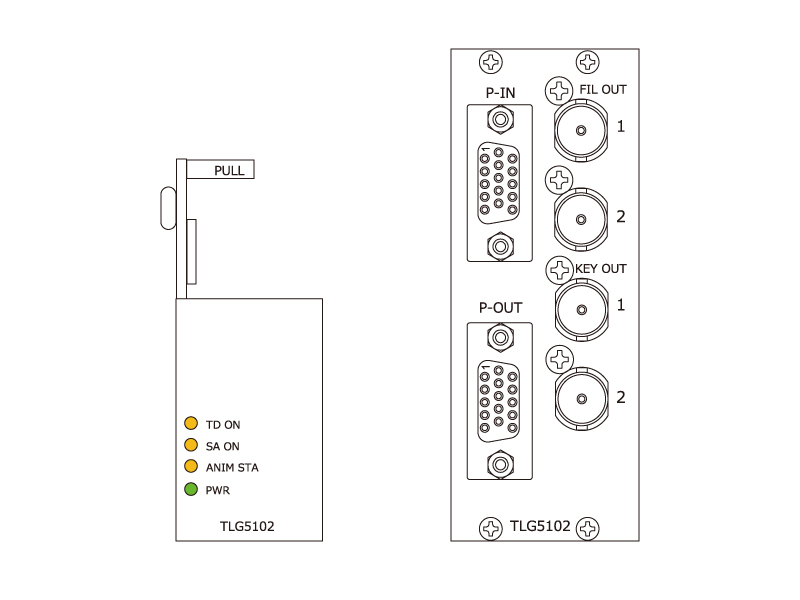

機能

・ANIM STA LED

アニメーションを実行中

橙 点灯

アニメーションを実行していない

消灯

マイクロSDカードからデーター読み込み中

橙 点滅

・SA ON LED

静止画あるいはアニメーションを表示中

橙 点灯

静止画あるいはアニメーションを表示していない

消灯

マイクロSDカードからデーター読み込み中

橙 点滅

・TD ON LED

時計あるいは日付を表示中

橙 点灯

静止画あるいはアニメーションを表示していない

消灯

時計あるいは日付を表示していない

橙 点滅

・アニメーション

最大960×540ドット (16秒分 8パターン)

・静止画(ロゴ)

最大1920×1080ドット (8パターン)

・送出画面

32画面 外部接点制御による切替可能

・自動送出機能

曜日、時間帯別に登録可能、外部時計に同期

・WEB、SNMPに対応





ブロック図







ƒvƒŠƒ“ƒg







仕様

FILL出力

KEY出力

対応規格

3G-SDI (1080/59.94p レベルA/B)

HD-SDI (1080i/59.94i)

コネクター

BNC×4

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

リモート入力 P-IN

コネクター

Dsub15高密度(メス)

リモート入力 P-OUT

コネクター

Dsub15高密度(メス)

占有スロット数

2スロット

動作環境

0 ℃ ~ 40 ℃  20 %  ~ 85 % RH (結露無きこと)

電源

DC 12V

消費電力

15 W

外形寸法

398.5 x 88 mm

質量

0.3 kg
