リサージュメータ 3G(ラウドネス機能付)

LjM3a-3G_catch

LjM3a-3G

7型LCD

ラウドネス機能付



希望小売価格

390,000円(税別)

関連リンク

catalog spec manual

3G/HD/SD-SDI , AES/EBU 8ch , アナログオーディオ 2ch

LjM3a-3G_front

LjM3a-3g_rear

赤外線リモコン(34mm×165mm)





製品概要

LjM3a-3Gは、3G/HD/SD-SDI 16ch、AES/EBU4系統8ch、アナログオーディオ2chに対応したラウドネス計測機能付きリサージュメータです。
リサージュメータ、位相計のほか、バーグラフ、ラウドネス表示に対応します。





特長

●1系統のSDI,4系統のAES/EBU,ステレオ1系統のアナログ入力を備え、メニューで選択します。
●各系統は、3G/HD/SD-SDI(16ch),AES/EBU(8ch)、アナログオーディオ(2ch)の各入力信号に対応します。
●バランスアナログオーディオ信号2chは直接XLRプラグで入力できます。
●リサージュ、位相、バーグラフ表示と針式VUメータ、バーグラフ表示とラウドネス表示を切り替えることができます。
●リサージュメータのゲインを切り替えることができます。(-20~+50dB,5dB刻み)
●バーグラフ表示は、53セグメントで表示し、VUとピークレベルを切り替えることができます。また、現在のレベル値を数値表示します。
●針式VUメータの表示レンジは、-20~+3dB、-40~+10dBと-60~+20dBを切り替えることができます。
●バーグラフメータと針式VUメータはそれぞれピークホールド表示を切り替えることができます。(OFF,1.5秒,5秒,∞)
●オーディオ入力の基準レベルを切り替えることができます。(0dBm/+4dBm, -18dBFS/-20dBFS)。
●ラウドネスは、アンシラリーに重畳された音声モード又は、メニュー設定による音声モードで演算を行います。対応している音声モードは、Mono, Dual Mono,Stereo, Dual Stereo, 5.1, 5.1+Sです。
●付属のワイヤレスリモコンまたは、オプションの有線リモコンにより各種設定の変更ができます。





表示モード

動画紹介はこちら



SDI 8ch 、リサージュ、位相バーグラフメータ表示
(リサージュで9-16ch選択時は、バーグラフも9-16ch表示)





AES 8ch 、リサージュ、位相バーグラフメータ表示





ANA2系統、リサージュ、位相バーグラフメータ表示





針式VU、バーグラフメータ表示





ラウドネス5.1+S表示(計測中)





ブロック図

LjM3a-3G_block

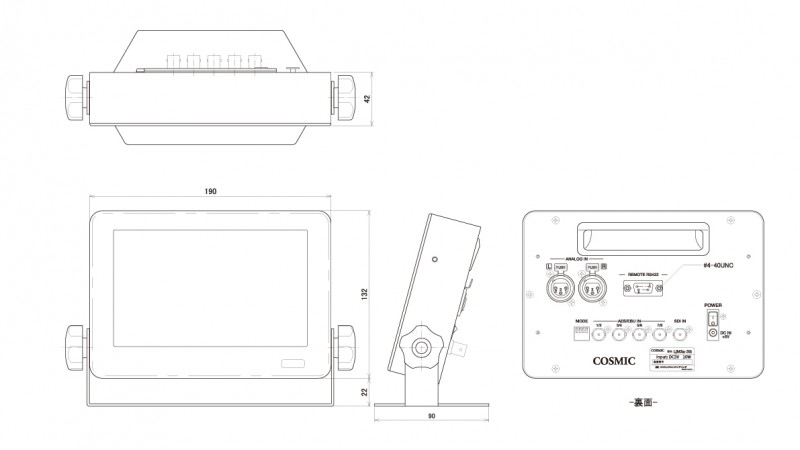

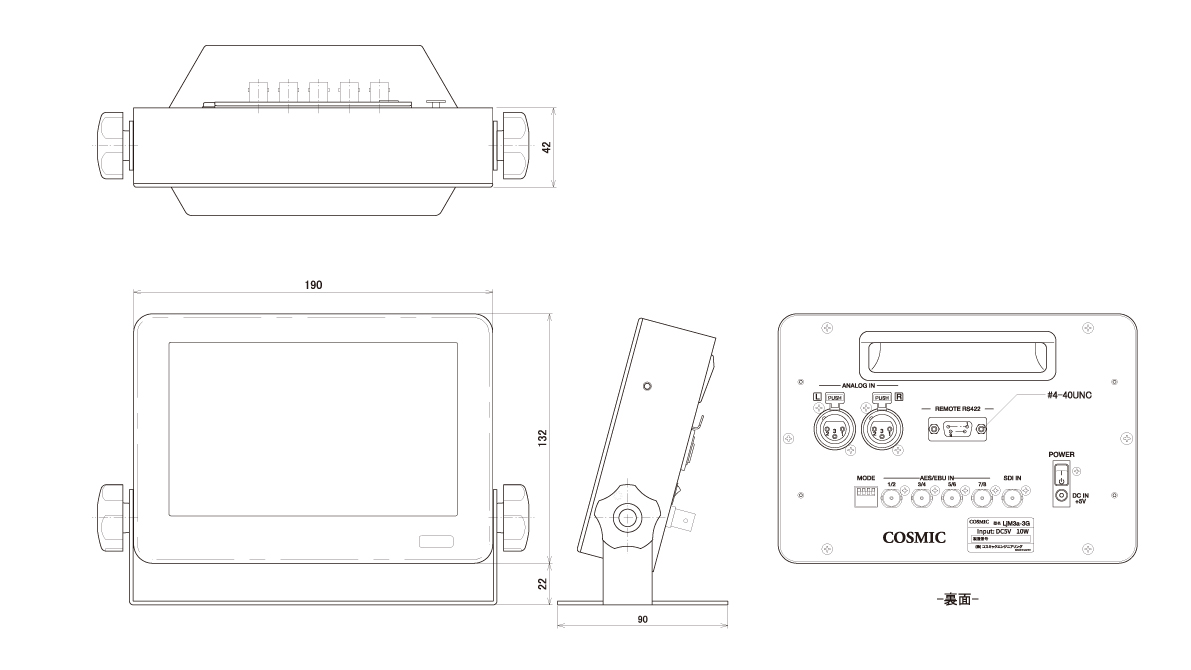

外形寸法図



LDN-M31_•—



仕様

定格

電源

DC 5V( 付属の AC アダプタにより AC100V~ 240V±10% 50/60Hz)

動作環境

0℃~ 40℃、20% ~ 85%(結露無きこと)

消費電力

最大10W(2A)

外形寸法・質量

W190×H132×D42(突起部を除く)  約1.4 kg(スタンド含む)

RoHS

適合

入出力

SDI入力

対応フォーマット(映像)

3G-SDI:1080/60p, 59.94p, 50p(レベルA/B)
HD-SDI:1080/60i, 59.94i, 50i, 30p, 29.97p, 25p, 24p,
23.98p, 30psf, 29.97psf, 25psf, 24psf, 23.98psf
720/ 60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p,23.98p
SD-SDI:525/59.94i、625/50i

対応フォーマット(音声) 48kHz サンプリング 20bit、24bit 同期音声、PCM 音声のみ対応
コネクタ BNC×1
入力レベル、インピーダンス 0.8 Vp-p 75 Ω

AES/EBU入力

対応フォーマット

32kHz~96kHzサンプリング 16bit~24bit PCM音声のみ対応

コネクタ

BNCx4

入力レベル、インピーダンス

1Vp-p 75Ω

アナログオーディオ入力

コネクタ

XLR3(メス)×2  1ピン:GND、2ピン:Hot、3ピン:Cold

入力インピーダンス

600Ω/HiZ 平衡

最大入力レベル

+24dBm MAX

基準レベル

アナログ音声

0dBm/+4dBm 切替可能

デジタル音声

-20dBFS/-18dBFS 切替可能

リモートRS-422

コネクタ

Dsub9ピン(メス)×1

LCD

サイズ

7型 800(H)×480(V) 16:9

駆動方式

TFTアクティブマトリクス液晶 (LCD)

バックライト

輝度調整可能

表示機能

リサージュ、位相計、針式VUメータ、

バーグラフ表示(53セグメント、-60~+20dB)、ラウドネス表示

ワイヤレスリモート

赤外線リモコン

付属品

ACアダプタ  , ワイヤレスリモコン , スタンド , 取扱説明書
オプション
ワイヤードフルリモコン LjM3a-RM1





オプション

リモートコントロールボックス

LjM3a-RM1

希望小売価格 100,000円(税別)

LjM3a-RM1

・有線(RS-422)によるリモートコントロール
・本体の全ての操作が可能
・本体から電源供給
