12G-SDI 対応 アナログ・オーディオ 8ch マルチプレクサ・モジュール

MUX5112-12G-8A_catch

MUX5112-12G-8A

12G-SDI対応

アナログ・オーディオ 8ch
マルチプレクサ

希望小売価格

550,000円(税抜価格500,000円)

関連リンク

catalogimg spec manual view_no

12G-SDI 対応 アナログ・オーディオ 8ch マルチプレクサ・モジュール

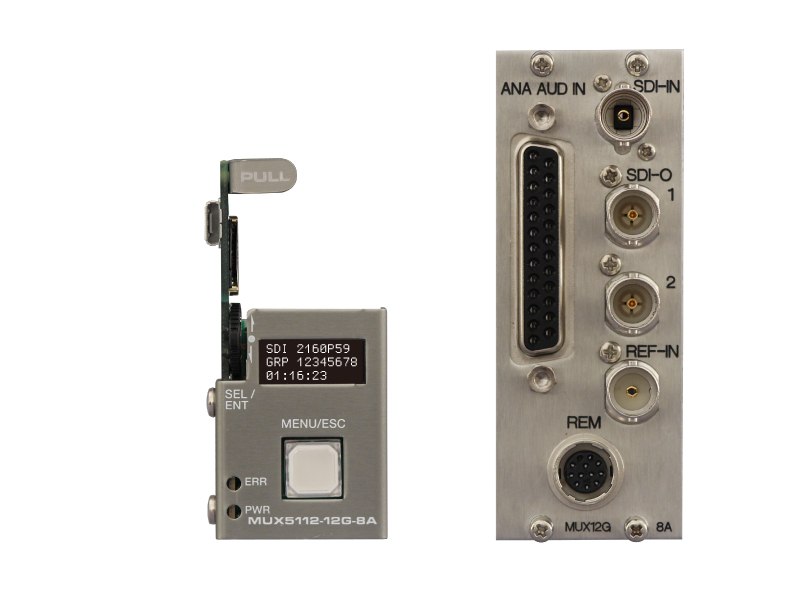

MUX5112-12G-8A_FR



製品概要

MUX5112-12G-8A はC5000 モジュールシステムに搭載可能な12G-SDI/3G-SDI/HD-SDI 信号に、アナログ・オーディオ 8ch をマルチプレクスするモジュールです。





特長

・12G(TYPE1)/3G(レベルA/B)/HD-SDI に対応し、入力フォーマットをOLED に表示します。
・リファレンス信号を入力することにより、非同期信号の入力が可能です。3 つのシンクロナイズモードのどのモードで動作しているか、OLED に表示します。
・エンベデットしているオーディオグループ又は、入力されているタイムコードをOLED に表示します。(メニューで選択)
・SDI アンロック、リファレンス異常、ラインシンクロモードでの引き込みエラー、LTC エラー、FANエラーをOLEDに表示し、1 つでもエラーがあるときにエラーLED が点灯します。(ステータスはスクロール表示します)



MUX_01



・フレーム、ラインシンクロナイズ動作有効時は、スイッチング時のCRCエラー、ラインナンバーエラーを吸収するデグリッチ機能を装備しています。
・筐体LTC-IN に入力されたタイムコードを、タイムコードパケットとして重畳することができます。
・外部オーディオ入力(デジタル・オーディオ4 系統8ch)とSDI 入力にエンベデッドされた音声、テストトーンの中から、32ch のマルチプレクス動作を行います。(HD-SDI は16ch まで、3G-SDI はレベルA/B 共に32ch まで、12G-SDI はSUB1:16ch、SUB2:16ch のトータル32ch まで対応します。)

・リマッピング、ゲイン調整、ダウンミックス、任意チャンネルのミックス、オーディオ・オーバー機能を装備しています。
・ゲイン調整は、-50.0dB~+50.0dB まで、0.1dB 単位で設定可能です。
・任意チャンネルのミックスは、4ch までの音声ソースをミックスすることができ、ミックスした音声を8 通り作成することができます。その8 通りのミックスした音声を出力にマッピングすることができます。
・デジタル・オーディオ、アナログ・オーディオの基準レベルは設定スイッチで切り替えることができます。
・オーディオ・オーバー機能とは、各出力チャンネルに指定した音声ソースをフェードイン/フェードアウトでミックスする機能です。フェードイン/フェードアウト時間は0~5sec まで0.1sec 刻みで可変することができます。
・12 個のプリセットに各種設定を格納することができ、局間制御パケットのカレント音声モードによりプリセットの自動切り替えが可能です。
・接点入力によるプリセットの切替が可能です。
・音声遅延を0ms~2sec まで1ms ステップで付加することが可能です。
・パラメータの設定はメニュー又は、SNMP、Webcontrol より設定できます。
・SNMP、Webcontrol に対応





ブロック図







仕様

SDI入力

対応フォーマット(映像)

12G-SDI

3G-SDI



HD-SDI



2160/60p,59.94p, 50p(TYPE1)
1080/60p,59.94p,50p(レベルA/B)20.97p,

29.97psf(レベルB-DS) *1
1080/60i,59.94i,50i,30p,29.97p,25p,24p,23.98p,24psf,23.98psf
720/60p,59.94p,50p,30p,29.97p,25p,24p,23.98p

対応フォーマット(音声)

48kHz sampling 24bit 同期音声のみ

コネクタ

BNCx1

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

SDI出力

対応フォーマット(映像)

SDI入力と同じ

対応フォーマット(音声)

48kHz sampling 24bit

コネクタ

BNCx2

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

リファレンス入力

コネクタ

BNCx1

入力信号、インピーダンス

アナログブラックバースト/3値シンク 75Ω

ANALOG AUDIO 入



基準入力レベル

0/+4dBm 600Ω平衡

最大入力レベル

+24dBm

コネクタ

Dsub25 ピン(メス)

リモート入出力

コネクタ

小型丸形コネクタ12ピンx1

占有スロット数

2スロット

動作環境

0 ℃ ~ 40 ℃  20 %  ~ 85 % (結露無きこと)

電源

DC 12V

消費電力

15W

外形寸法

398.5 x 88 mm

質量

0.35 kg

*1:2160/29.97p,29,97psf の3G DUAL LINK は、1080/29.97pB,29.97psfB として表示
