12G/3G/HD/SD-SDI信号 4分配・モジュール

新商品

DVD5111-12G

12G/3G/HD/SD-SDI

1入力 4分配

希望小売価格
130,000円(税別)
関連リンク

catalogimg spec manual view_no

12G/3G/HD/SD-SDI信号 4分配・モジュール

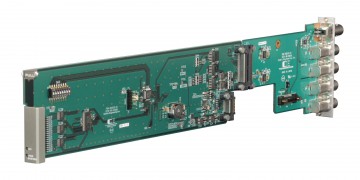

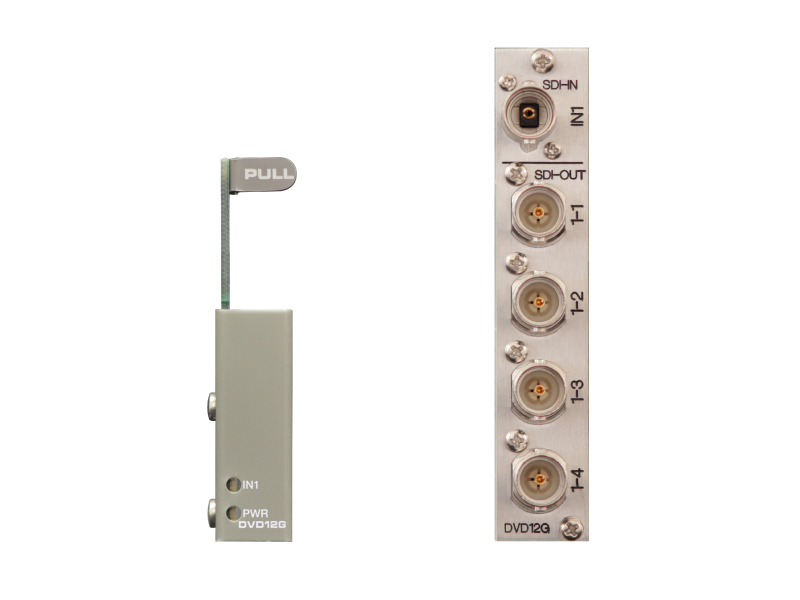

DVD5111-12G_FR





DVD5111-12GはC5000モジュールシステムに搭載可能な12G/3G/HD/SD-SDI 1入力4分配モジュールです。





特長

・フロントのLEDで入力信号を表示
・リクロッカー内蔵
・全出力チャンネル正極性出力に対応
・SNMP対応
・入力断、もしくは、ロックできない信号が入力された場合にアラームを出力(筐体アラーム)するか、否かをディップスイッチで設定可能





ブロック図





DVD5111-12G_block





機能

・IN LED







12G-SDI

黄 点灯

3G-SDI

緑 点灯

HD-SDI

青 点灯

SD-SDI/DVB-ASI

白 点灯

無信号

消灯(非対応フォーマット入力時含む)

・MODE LED

1入力8分配

緑 点灯

2入力4分配

消灯

・リクロッカー内蔵

・全出力チャンネル正極性出力に対応

・入力断、もしくは、ロックできない信号が入力された場合にアラームを出力(筐体アラーム)するか、否かをディップスイッチで設定可能

・SNMP対応





仕様

SDI入力













対応規格

12G-SDI     SMPTE-2082-1

3G-SDI   SMPTE-424M(レベルA/B)

HD-SDI   SMPTE-292M

SD-SDI   SMPTE-259M-C

DVB-ASI       EN50083-9

コネクタ

BNCx1

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

SDI出力

コネクタ

BNCx4

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

占有スロット数

1スロット

動作環境

0 ℃ ~ 40 ℃  20 %  ~ 85 % (結露無きこと)

電源

DC 12V

消費電力

3 W

外形寸法

398.5 x 88 mm

質量

0.25 kg
