D.O.T

2D/3Dキャラクタージェネレータ

D.O.Tシステム



リアルタイムでの編集・制作を可能にする

D.O.T は高品位な放送テロップを送出し、直感的で使い易いGUI を備えた次世代のリアルタイム2D/3D キャラクタージェネレータです。

汎用のPC プラットフォームに強力なGPU およびVIDEO I/O を搭載し、優れたレンダリングエンジンと洗練されたGUI により、

編集・制作に不可欠なリアルタイム性と簡単な操作による画像作成・送出を実現しました。



直感的でDekoライクなGUI

画面切り替えすることなく、すべての機能にアクセスすることが可能です。 PGM(OA) ウィンドウとPVW(Next) ウィ
ンドウの同時表示が可能なので、オンエア中に次のテロップを作成/ 編集することができます。また、Deko と同じ
ショートカットを採用したことにより、Deko オペレータがストレスなく容易に操作できますので、リアルタイムで
スピーディーなテロップ入れができます。



2 面GUI+Timeline

DOT_GUI_2

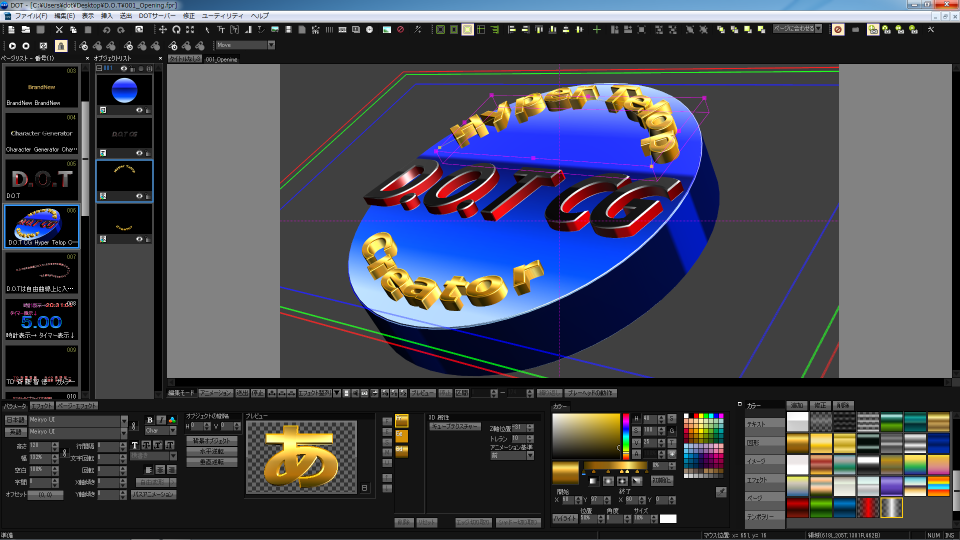

 1 面GUI

DOT_GUI_1

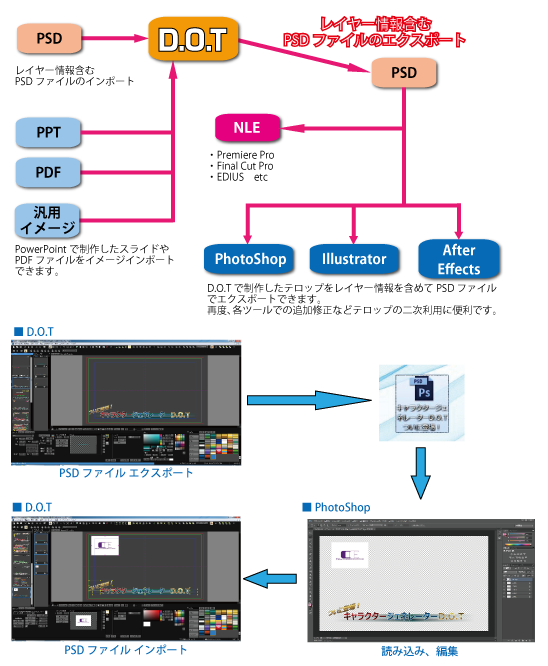

PSD ファイルインポート/ エクスポートを軸にした汎用編集ソフトとの連携によるクリエイティブな編集を想いのままに。

DOT_PSD_Import

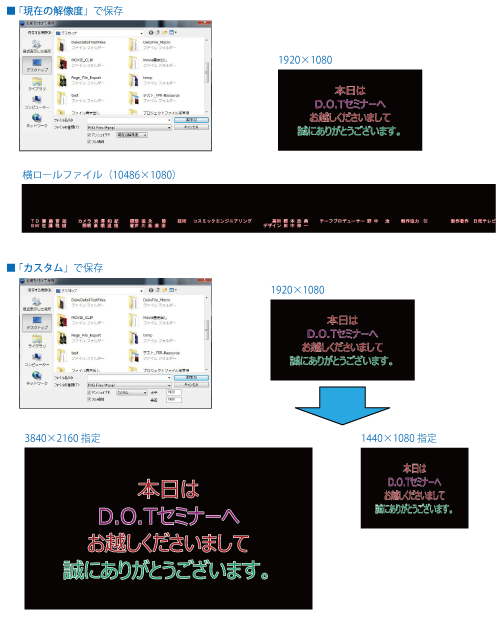

カスタム解像度設定による新たな4K 編集フロー、ノンリニア編集フローの御提案が可能です。

静止画の保存でフルHD 以上の高解像でテロップを保存できます。ロール/ クロールの数面分におよぶ
テロップも、横長/ 縦長の1 枚の静止画で保存できます。
また、解像度の「カスタム」で縦/ 横各々に解像度を指定できます。
フルHD で制作したテロップも、1440×1080 や3840×2160(4K) の解像度で保存できます。



DOT_A4-P3



主な機能

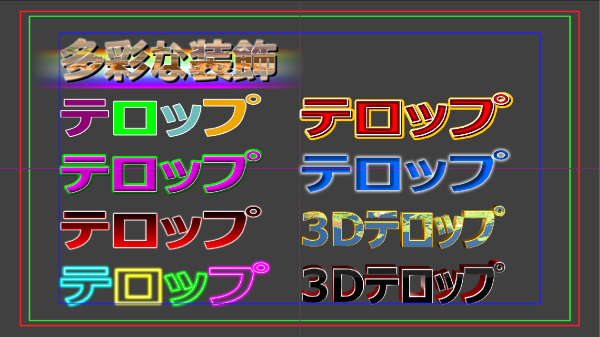

多彩な装飾

フェース、エッジ、シャドー、フレーム、アンダーラインを幾重にも付加することができ、テロップの表現力 をアップさせます。

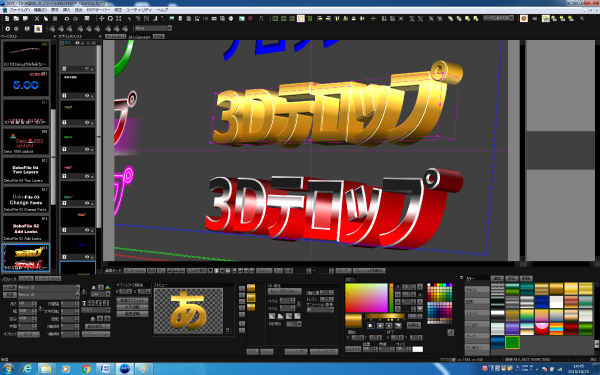

2D/3D文字

2D 文字もワンクリックで3D 文字に簡単に変換できます。

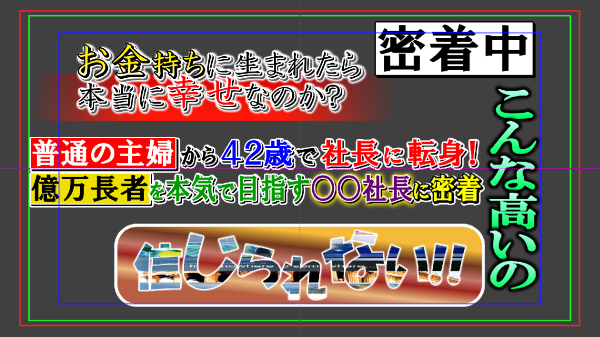

画像ファイルの利用

αチャンネル付き画像ファイルをロゴ登録することなく利用可能。装飾を付加することもできます。



DOT_4_0



DOT_4_1

DOT_4_2

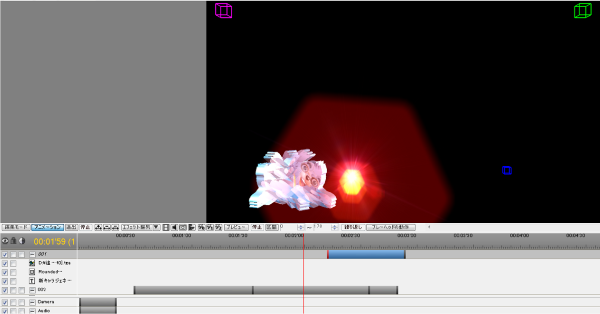

優れた汎用性

タイムラインで作成したアニメーションを汎用動画・静止画の連番ファイルとして出力させ、
他のCG 機等で利用することができます。

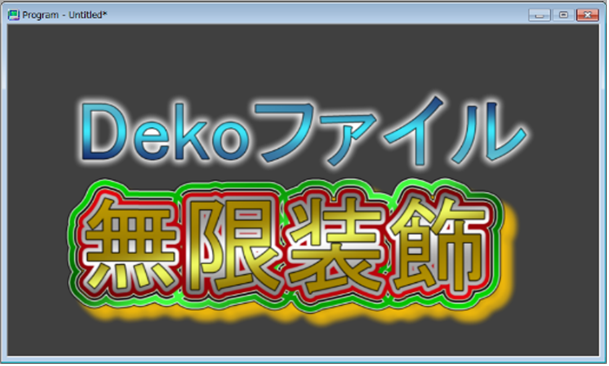

Deko ファイルの利用

Avid 社のDeko のファイルを変換させることで編集可能な状態でD.O.T にインポートすること
ができます。



DOT_4_3

DOT_4_4





ダウンストリームキーヤー

バックグラウンド映像に文字/CG をスーパーインポーズして出力するダウンストリームキー
ヤーと入力ビデオのキャプチャー機能。

データによるリアルタイム更新( 予定)

ODBC の利用により、為替・株価・スポーツコーダ・天気等の画像やグラフをリアルタイムに更
新します。

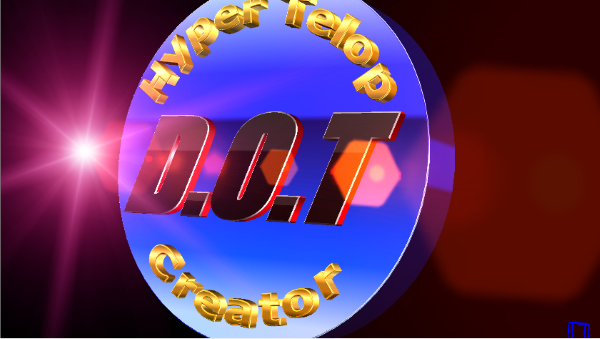

作成可能オブジェクト

円形、四角、 角丸四角、ポリゴン、ベジェ曲線、パイチャート等が作成可能で、テロップの表現
力を高めます。

DOT_5_0

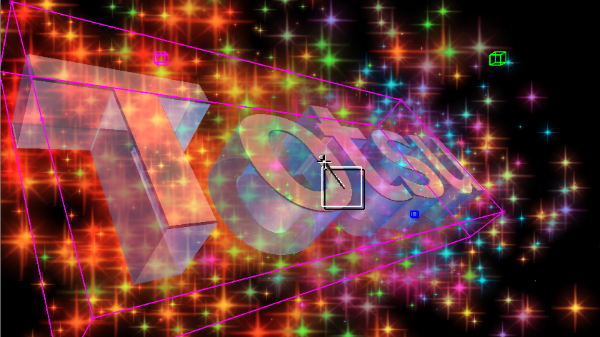

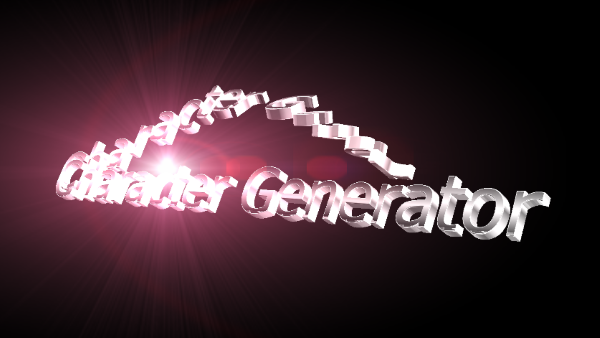

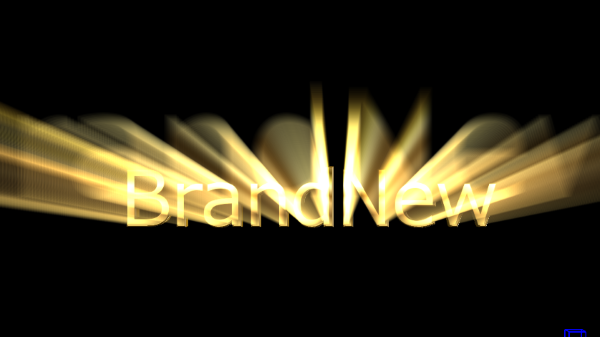

エフェクト

移動、ピボット、回転、スケール、特殊効果( ウェーブ、3D 図形、バナー、ページカール、パーティ
クル、エミッタ―、3D タイル、グロー、後光、レンズフレアー)、ワイプ、スライド、2D・3D
文字単位アニメーション等



DOT_5_1

DOT_5_2





DOT_5_3

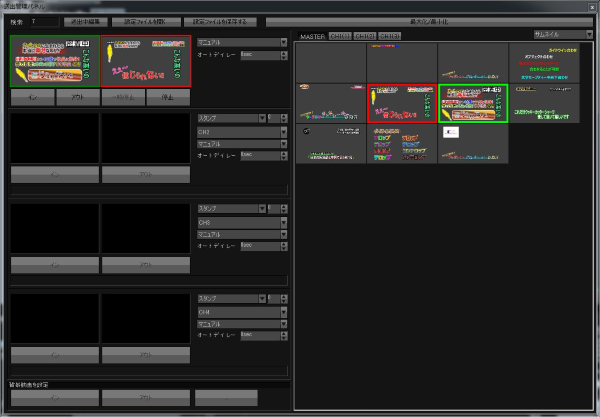

テロップ素材の一括送出は送出管理パネルから

プロジェクトファイルのテロップ素材を一括して送出するには、送出管理パネルが便利です。
赤枠はOA 素材で、緑枠はNEXT 素材です。「イン」ボタンのクリックあるいは、スペース・

バーの押下でNEXT 素材を送出(OA)し、次の素材をNEXT に準備します。
素材一覧で素材サムネイルをダブルクリックすると、その素材にNEXT が更新します。
「送出中編集」ボタンをクリックすると送出しながら素材の追加・修正等編集ができます。



DOT_5_4

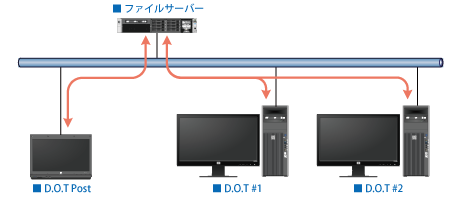

ネットワークでプロジェクトファイルの共有

D.O.T をネットワークに接続して、各々のD.O.T でフォルダー共有を設定することで、プロジェクトファイル
の共有が可能です。
テロップ素材に追加・修正を行った場合は、再読み込みすることで追加・修正が反映されます。
また、作画専用ソフトウェア D.O.T Post をネットワークに接続することで、さらに効率の良いテロップ作画、
送出環境が構築できます。
尚、ファイルの保存形式はプロジェクトファイルですが、ファイル内のページ単位でユニークなページ名を
登録出来、ページ検索・キーワード検索も搭載、重複するページ名についてはアラームメッセージを出す等ユー
ザに優しいファイル管理になっております。



DOT_6_0



仕様

ハードウェア仕様
CPU Intel Xeon W-2123 (3.6GHz、4 コア、8.25MB、2666MHz)
SSD、HDD OS:256GB(M.2)、DATA:500GB(SATA、7200rpm)
メモリ 16GB DDR4 2666MHz
OS Windows 10 Pro 64bit
グラフィックスボード NVIDIA Quadro P2000 5GB
ビデオボード AJA KONA 3G
ビデオ入出力 ・フィル入力(バックグラウンド入力) × 1
・キー入力 × 1
・フィル出力 × 1
・キー出力 × 1
リファレンス入力 BB または 3 値
対応ビデオフォーマット ・1080i50、1080i59.94、1080i60
・1080PSF23.98、1080PSF24、1080PSF25、1080PSF29.97、1080PSF30
・1080p23.98、1080p24、1080p25、1080p29.97、1080p30
・720p50、720p59.94、720p60、525i59.94
寸法、質量、消費電力 386(H) × 169(W) × 445(D) mm、12kg、最大750W
ソフトウエア仕様
文字編集 文字間隔調整、文字分割・統合、一括配列調整、縦書き、テクスチャ、グラデーション、ハイライト、
キーホール、HIDE(任意レイヤーを隠す)
図形編集 円、四角、多角形、アウトライン、パイチャート、ベゼル曲線、テクスチャ、グラデーション、ハイライト、
キーホール、HIDE(任意レイヤーを隠す)
装飾 フェース、エッジ、シャドー、フレーム、アンダーライン 2D オブジェクトへは最大100 レイヤー装飾可能、
3D オブジェクトへは3 レイヤー装飾可能。グラデーション、インナーシャドウ、テクスチャ効果、透明度設定可能
3D オブジェクト編集 テキスト・オブジェクトのワンクリック3D 化、Z 空間の活用、光源の追加・削除・移動等の制御対応
滑らかな仕上がりをサポートするベベル調整機能搭載
デザインテンプレート ページレイアウト、テキストスタイル、図形、画像、カラー
エフェクト 移動、ピボット、回転、スケール、特殊効果( ウェーブ、3D 図形、バナー、ページカール、パーティクル、
エミッタ―、3D タイル、グロー、後光、レンズフレアー)、ワイプ、スライド、
2D・3D文字単位アニメーション等それぞれ独自にエフェクト作成の上テンプレート化→再活用可能
タイムライン テキスト・オブジェクトにエフェクトを加え、フレーム単位での制御可能、
フレーム単位でのアニメーション制御可能
読み込み可能画像フォーマット ・TGA、BMP、GIF、TIF、JPG、PCX、PNG、WMF、EMF、 PSD、AI、PPT、PDF、EPS
・TGA、TIF、PNG、PSD、AI 、EPS(α付き)
・PSD、AI、EPS (レイヤー単位)
読み込み可能動画フォーマット ・AVI、mpg、MOV、MP4、WMV
書き出し可能画像フォーマット ・TGA、PNG、JPG、BMP、TIF、PSD
書き出し可能動画フォーマット ・MOV、連番TGA、連番PNG、連番JPG、連番BMP
製品ラインアップ
D.O.T 2D/3D キャラクタージェネレータ
D.O.T Post 2D/3D オフライン作画ソフトウェア
D.O.T 4K 4K 対応 2D/3D キャラクタージェネレータ(発売開始時期についてはお問い合わせ願います。)
標準付属品
ディスプレイ 24 インチ 液晶ディスプレイ
キーボード USB キーボード
マウス USB マウス
バックアップファイル USB メモリ(バックアップ・イメージファイル格納)
