クリップ・ファイル・モジュール





DCF5002_FR



製品概要

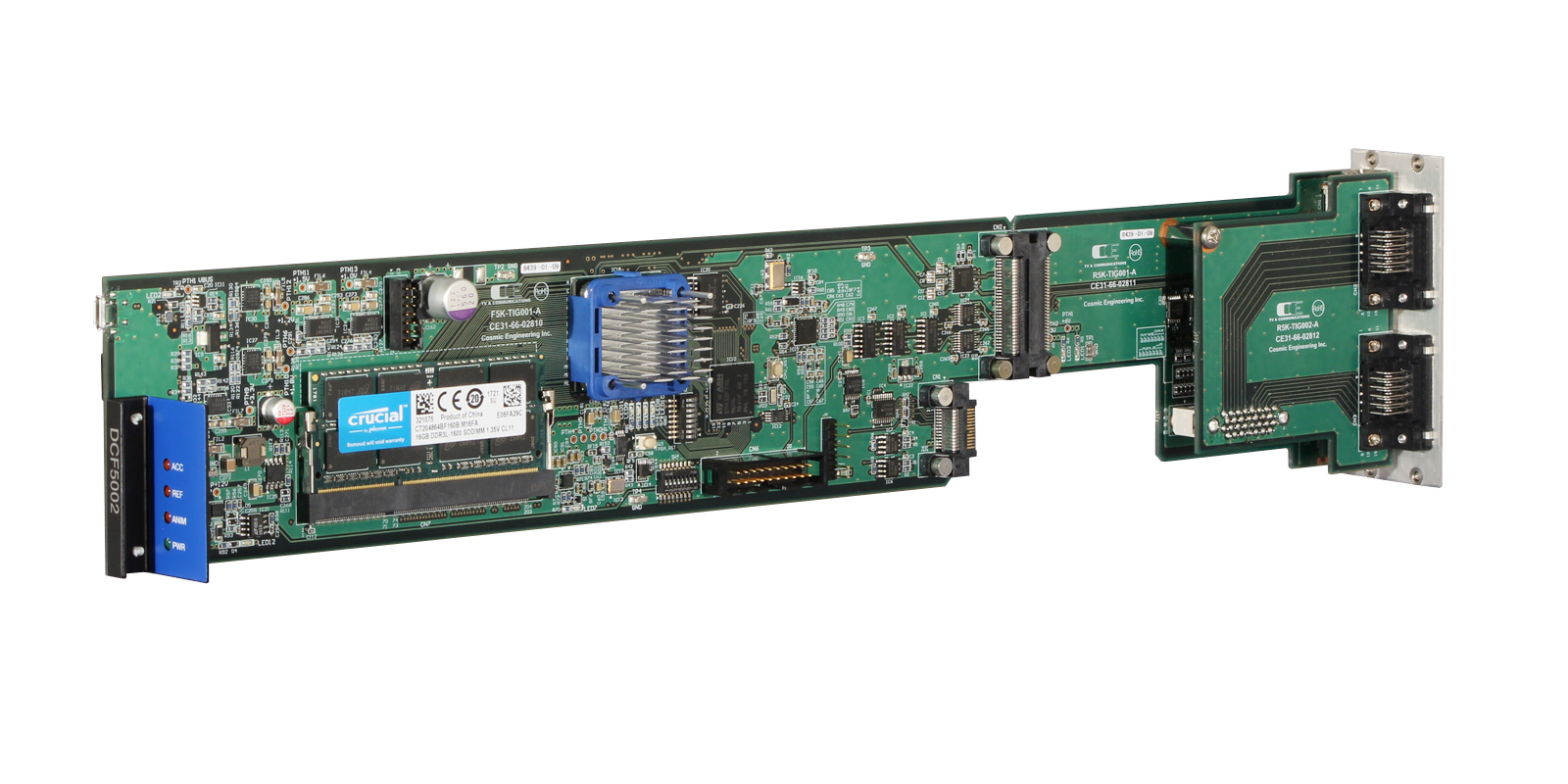

DCF5002はC5000モジュールシステムに搭載可能な3G/HD/SD-SDIに対応した、ロゴマークやちょい待ち動画などを送出するクリップ・ファイルです。





特長

・1920×1080 ドットの静止画とアニメーション(動画)を送出します。
・静止画・アニメーションは1920×1080 ドットで最大60 秒分の容量があり、8 パターンまで登録できます。
 (60 秒分のメモリを8 パターンで共有します。)
・音声は非圧縮2ch のWAV ファイルで最大40 分の容量があり、8 ファイルまで登録できます。
 また、トーン信号(16ch)を出力することもできます。(SILENCE/400/800/1000/2000Hz、0~-63dBFS)
・アニメーション・静止画、音声の登録・設定は、Windows アプリケーションで行います。(SD カードに保存)
・GPI により、アニメーションのスタート/ストップを行うことができます。
・パラメータの設定はSNMP による設定か、SD カード内の設定ファイルを直接編集することにより設定します。
・活線挿抜に対応しています。
・SNMP、Webcontrol に対応





ブロック図



ƒvƒŠƒ“ƒg



仕様

FILL出力

対応フォーマット(映像)

3G-SDI   1080/59.94p(レベルA/B)

HD-SDI   1080/59.94i

対応フォーマット(音声)

48kHz sampling 24bit

・WAVファイル 非圧縮2ch

・トーン信号 16ch

 周波数:SILENCE/400/800/1000/2000 Hz 選択

 振幅:0~-63 dBFS 1dBステップで設定可

コネクタ

BNC x 2

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

KEY出力

対応フォーマット

FILL出力と同じフォーマット

コネクタ

BNC x 2

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

リモート入力 P-IN

コネクタ

Dsub15高密度(メス)x1

リモート出力 P-OUT

コネクタ

Dsub15高密度(メス)x1

占有スロット数

2スロット

動作環境

0 ℃ ~ 40 ℃  20 %  ~ 85 % (結露無きこと)

電源

DC 12V

消費電力

15 W

外形寸法

398.5 x 88 mm

質量

0.3 kg
