12G-SDIクワッドリンク3G-SDIコンバータ・モジュール

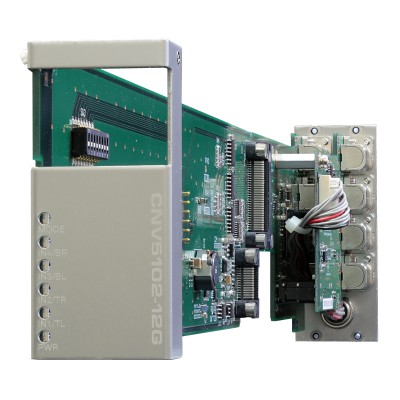

CNV5102-12G_catch

CNV5102-12G

12G/3G/HD-SDI

12G クワッドリンク 3G コンバータ

希望小売価格

330,000円(税抜価格300,000円)

関連リンク

catalogimg spec manual view_no

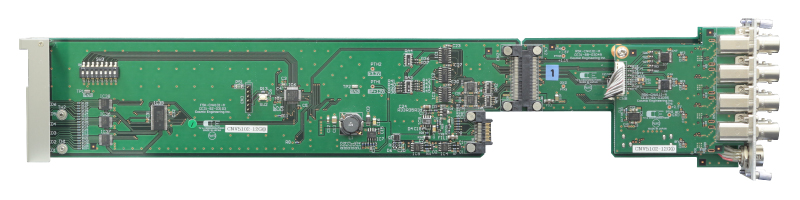

12G-SDI クワッドリンク 3G-SDI コンバータ・モジュール

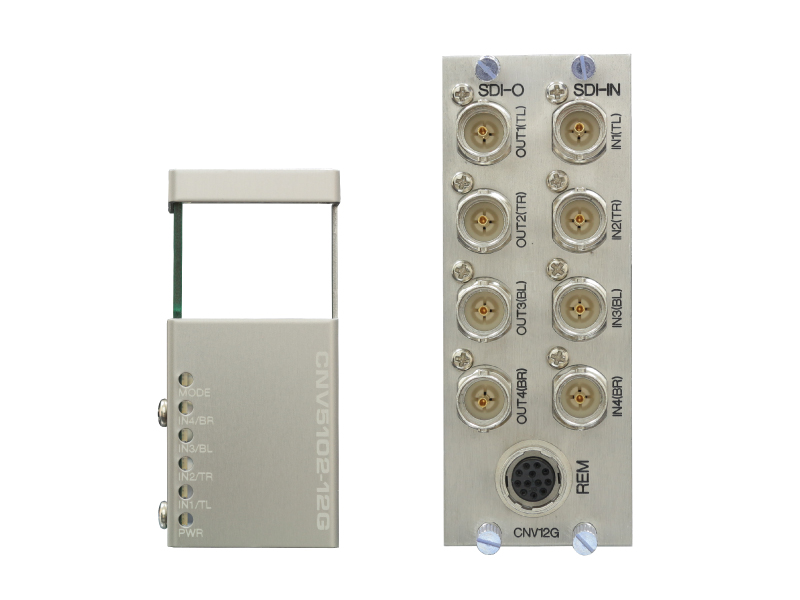

CNV5102-12G_FR





CNV5102-12GはC5000モジュールシステムに搭載可能な12G-SDIとクワッドリンク3G-SDIの相互変換可能なコンバータモジュールです。





特長

・12G/3G/HD-SDI に対応し、⼊⼒レートをLED で表示します。
   12G-SDI ---- アンバー 点灯
   3G-SDI ---- 緑 点灯
   HD-SDI ---- ⻘ 点灯
   無信号 ---- 消灯(非対応フォーマット含む)
・3つの動作モードがありディップスイッチで選択します。各動作モードはモードLED で識別できます。
   マルチプレクスモード ---- 緑 点灯 クワッドリンク3G-SDI をシングルリンク12G-SDIx4 に変換します。
   デマルチプレクスモード ---- ⻘ 点灯 IN1 に⼊⼒されたシングルリンク12G-SDI をクワッドリンク3G-SDI に変換します。
   分配モード ---- 紫 点灯 IN1 に⼊⼒された信号を4 分配出⼒します。

   マルチプレクスモード、デマルチプレクスモード設定で、パススルー状態になった場合、分配モードと同じ紫点灯します。
・GPI による動作モードの切替が可能です。
・SNMP、Webcontrol に対応
・⼊⼒断、⼜はロックできない信号が⼊⼒された場合にアラームを出⼒(筐体アラーム)するか、否かをディップスイッチで設定できます。
・マルチプレクスモードとデマルチプレクスモードでは、PAYLOAD IDを以下の様に相互変換して出力します。



12G-SDI PAYLOAD ID

3G QUAD PAYLOAD ID(2SI)

0xCE

0x97





ブロック図








仕様

SDI入力

対応規格

12G-SDI   SMPTE-2082-1(Type1)

3G-SDI   SMPTE-424M(レベルA/B)

HD-SDI   SMPTE-292M

入力スキュー

0.8us

コネクタ

BNCx4

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

SDI出力

対応規格

12G-SDI   SMPTE-2082-10(Type1)

3G-SDI   SMPTE-424M(レベルA/B)

HD-SDI   SMPTE-292M

コネクタ

BNCx4

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

占有スロット数

2スロット

動作環境

0 ℃ ~ 40 ℃  20 %  ~ 85 % (結露無きこと)

電源

DC 12V

消費電力

6 W

外形寸法

398.5 x 88 mm

質量

0.3 kg
