デジタル・オーディオ 4系統 8ch マルチプレクサー・モジュール

MUX5002-4D_catch_202208

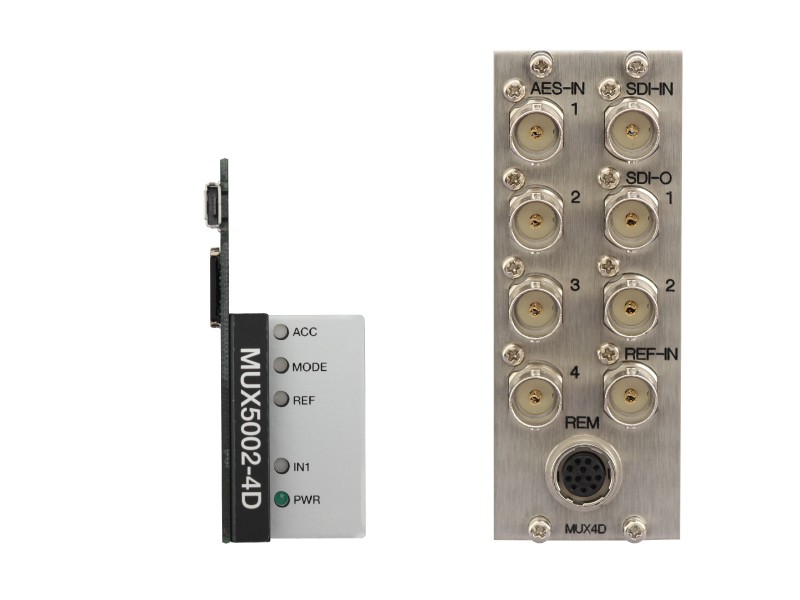

MUX5002-4D

デジタル・オーディオ 4系統 8ch

マルチプレクサ

後継機種 MUX5102-4D

希望小売価格

260,000円(税別)

関連リンク

catalogimg spec manual

デジタル・オーディオ 4系統 8ch マルチプレクサー・モジュール






MUX5002-4D は C5000 モジュールシステムに搭載可能な SDI 信号に、デジタル・オーディオ 4 系統 8ch をマルチプレクス するモジュールです。





特長

・3G(レベルA/B)/HD/SD-SDI信号に対応し、LEDで表示

・リファレンス信号の状態をLEDで表示

・フレーム、ラインシンクロナイズ動作時は、スイッチング時のCRCエラー、ラインナンバーエラーを吸収するデグリッチ機能を装備

・リマッピング、ゲイン調整、ダウンミックス、任意チャンネルのミックス機能、オーディオ・オーバー機能を装備

・静止画のスーパーインポーズ機能を装備(オプション)
・各種設定の全項目の設定値と変化時刻、ステータスの変化と変化時刻をログに残し、WEBからダウンロードが可能

・音声遅延を0ms~2secまで1msステップで設定可能

・リファレンス信号入力で、非同期信号入力が可能

・C5000フレームのLTC-INに入力されたタイムコードを、タイムコードパケットとして重畳可能

・エマージェンシースルー対応

・SNMP、Webcontrolに対応





機能

・IN LED

3G-SDI

緑 点灯

HD-SDI

青 点灯

SD-SDI/DVB-ASI

白 点灯

無信号

消灯(非対応フォーマット入力時含む)

・REF LED



FSモードON時 リファレンス正常

緑 点灯

FSモードON時 リファレンス異常

紫 点灯

FSモードOFF

消灯

・MODE LED

フレームシンクロナイズ・モード(FS)

緑 点灯

自動音声ミュート・モード(AAM)

紫 点灯

ラインシクロナイズ・モード(LINE)

消灯

・ACC LED

SDカードのデータ読み込み中

赤 点灯

設定完了、設定コマンド正常

緑(1秒間)

設定完了、設定コマンド異常

紫(1秒間)

・32ch エンベデッド・オーディオ対応

AES/EBU×4、SDI IN 16/32ch エンベデッド、テストトーンから16/32chのマルチプレクス可能

3G-SDIはレベルA/B共に32ch対応

SD/HD-SDIは16ch対応

・リマッピング機能



・ゲイン調整

CH毎に-30.0dB~+20.0dBを0.1dB単位で調整可能

・ダウンミックス機能

ARIB STD-B30に準拠した3パターンおよび、マニュアル演算式(演算係数を自由設定)

・ミックス機能

4chまでの音声ソースをミックスでき、8通りプリセット可能

8通りのプリセットは音声出力にマッピング可能

・オーディオ・オーバー機能

各出力チャンネルに指定した音声ソースをフェードイン/フェードアウトでミックスする機能。フェードイン/フェードアウト時間は0.0秒~5.0秒まで0.1秒刻みで設定可能

・スーパーインポーズ機能

(オプション)

 4枚の静止画を登録でき、そのうちの1枚をスーパーインポーズ可能。スーパーインポーズのON/OFF及びマスク領域のON/OFFは、GPI又はWEBで制御

・12通りのプリセットパターン

リマッピング、ゲイン調整、ダウンミックス、ミックス機能を自由に組み合わせ、12通りのプリセットパターンが可能

プリセットパターンは局間制御信号(ARIB STD-B39)のカレント音声モードで自動切替 および、外部接点入力で切替可能

・基準レベル切替機能

-20dBFS/-18dBFS

・音声遅延機能

CH毎に、0ms~2secまで1msステップで調整可能

・デグリッチ機能

FSモードON時、スイッチング時のCRCエラー、ラインナンバーエラーを吸収

・ログ機能

全項目の設定値と変化時刻、ステータスの変化と変化時刻をログに残し、最新の10000件をSDカードに保存

・C5000フレーム LTC-IN入力のタイムコードをタイムコードパケットとして重畳可能

・パラメータの設定は、SNMPによる設定か、SDカード内の設定ファイルを直接編集

・WEB、SNMPに対応



ブロック図



MUX5002-4D_BLOCK





仕様

SDI入力

対応フォーマット(映像)

3G-SDI

HD-SDI







SD-SDI

1080/ 60p,59.94p,50p(レベルA/B)

1080/ 60i,59.94i,50i,30p,29.97p,25p,

24p,23.98p,24psf,23.98psf

720/ 60p,59.94p,50p,30p,29.97p,25p,

24p,23.98p

525/59i, 625/50i

対応フォーマット(音声)

48kHz sampling 20bit,24bit 同期音声のみ

コネクタ

BNCx1

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

SDI出力

対応フォーマット(映像)

3G-SDI

HD-SDI







SD-SDI

1080/ 60p,59.94p,50p(レベルA/B)

1080/ 60i,59.94i,50i,30p,29.97p,25p,

24p,23.98p,24psf,23.98psf

720/ 60p,59.94p,50p,30p,29.97p,25p,

24p,23.98p

525/59i, 625/50i

対応フォーマット(音声)

48kHz sampling SD 20bit,3G/HD 24bit

コネクタ

BNCx2

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

リファレンス入力

コネクタ

BNC×1

入力信号、インピーダンス

アナログブラックバースト/3値シンク 75Ω

AES/EBU入力





対応フォーマット

32kHz~96kHz sampling 16bit~24bit

入力レベル、インピーダンス

1Vpp 75Ω

コネクタ

BNCx4

リモート入出力

コネクタ

小型丸形コネクタ12ピンx1

占有スロット数

2スロット

動作環境

0 ℃ ~ 40 ℃  20 %  ~ 85 % (結露無きこと)

電源

DC 12V

消費電力

9.5 W

外形寸法

398.5 x 88 mm

質量

0.25 kg
