3G/HD-SDIダウンコンバータ・モジュール(デジタルオーディオ4系統 DMUX機能付)

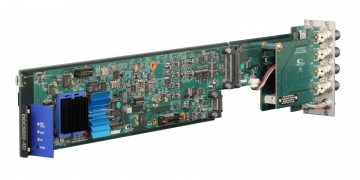

DDC5002-4D_catch

DDC5002-4D

3G/HD-SDI ダウンコンバータ

デジタルオーディオ4系統デマルチプレクサ機能付

希望小売価格

297,000円(税抜価格270,000円)

関連リンク

catalogimg spec manual view_no

3G/HD-SDI ダウンコンバータ・モジュール                         (デジタルオーディオ4系統 デマルチプレクサ機能付)





製品概要

DDC5002-4D は C5000 モジュールシステムに搭載可能な 3G/HD-SDI 信号を NTSC 及び SD-SDI にダウンコンバートする モジュールです。

デジタルオーディオ4系統のデマルチプレクサ機能付です。





特長

・3G(レベルA/B)/HD/SD-SDI に対応し、入力レート/出力レートをLED で表示します。
   3G-SDI ---- 緑 点灯
   HD-SDI ---- 青 点灯
   SD-SDI/DVB-ASI ---- 白 点灯
   無信号 ---- 消灯(非対応フォーマット含む)
・出力モードは、3G/HD-SDI を入力し、HD-SDI 信号を出力するモードと、3G/HD/SD-SDI 信号を入力し、SD-SDI 信号とNTSC コンポジット出力を出力する2 つの動作モードがあります。4K の2 ピクセル・インターリーブ信号を入力し、インターレース変換しHD-SDI 出力することが可能です。
・5 種類のアスペクト変換(スクイーズ、エッジクロップ、レターボックス(16:9,14:9,13:9))が可能です。アスペクト変換はWEBによる切替が可能です。
・エンベデッドオーディオ16ch に対応します。
・リマッピング機能を装備しています。
・音声遅延を0ms~1sec まで1ms ステップで付加することが可能です。
・字幕パケット・局間制御パケット(ARIB STD-B37,B39)を通過させることができます。

・デジタルオーディオ4 系統のデマルチプレクス機能を装備しています。
・筐体REF 入力もしくはモジュールREF 入力に同期させることができます。
・リファレンス信号の状態をLED で表示します。
   リファレンス正常 ---- 緑 点灯
   リファレンス異常 ---- 紫 点灯
・デジタル・オーディオ、アナログ・オーディオの基準レベルは設定スイッチで切り替えることができます。
・接点入力によるアスペクト切替が可能です。
・パラメータの設定はSNMP による設定か、SD カード内の設定ファイルを直接編集することにより設定します。
・SNMP に対応します。





ブロック図



DDC5002-4D_BLOCK





 仕様

SDI入力

対応フォーマット(映像)

3G-SDI   1080/ 59.94p(レベルA/B)

HD-SDI   1080/ 59.94i

SD-SDI   525/59i

対応フォーマット(音声)

48kHz sampling 20bit,24bit 同期音声のみ

コネクタ

BNCx1

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

リファレンス入力

コネクタ

BNCx1

入力信号、インピーダンス

BBS/3値シンク 75Ω

SDI出力

対応フォーマット(映像)

HD-SDI   1080/ 59.94i

SD-SDI   525/59i

対応フォーマット(音声)

48kHz sampling SD 20bit,HD 24bit

コネクタ

BNCx2

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

NTSC出力

対応フォーマット

VBS

コネクタ

BNCx1

出力レベル、インピーダンス

1 Vp-p  75 Ω

AES/EBU出力

コネクタ

BNCx4

対応フォーマット

48kHz sampling 24bit

出力レベル、インピーダンス

1 Vp-p  75 Ω

リモート入出力

コネクタ

小型丸形コネクタ6ピンx1

占有スロット数

2スロット

動作環境

0 ℃ ~ 40 ℃  20 %  ~ 85 % (結露無きこと)

電源

DC 12V

消費電力

10W

外形寸法

398.5 x 88 mm

質量

0.25kg
