SDI-OPT EO コンバータ・モジュール

新製品

EOD5101-12G-13T_catch

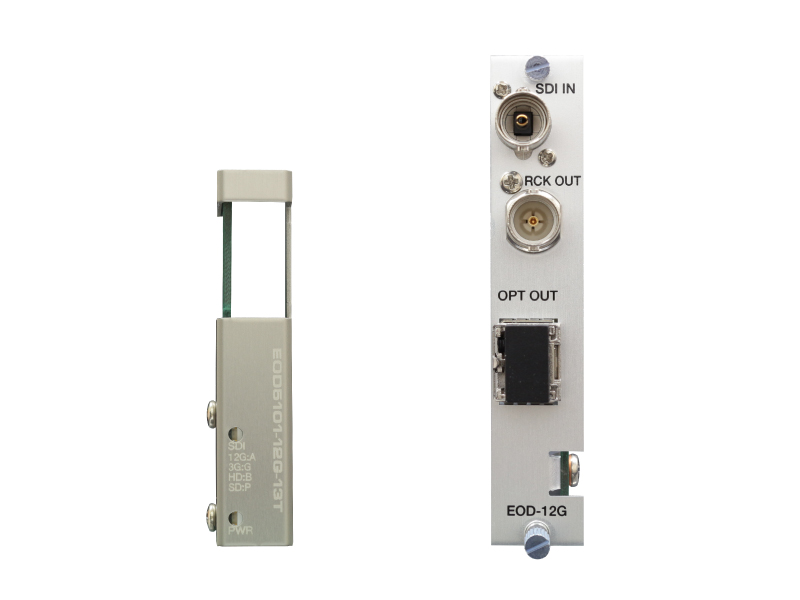

EOD5101-12G-13T

12G-SDI-OPT EOコンバータ

希望小売価格

220,000円(税抜価格200,000円)

関連リンク

catalogimg spec manual view_no

12G-SDI-OPT EO コンバータ・モジュール





製品概要

EOD5101-12G-13T はC5000 モジュールシステムに搭載可能な12G-SDI-OPT EO コンバータ・モジュールです。





機能/特長

・INPUT LED

12G-SDI

アンバー 点灯

3G-SDI

緑 点灯

HD-SDI

青 点灯

SD-SDI/DVB-ASI

紫 点灯

無信号

消灯(非対応フォーマット含む)

・光信号は、波長1310nm、出力レベル -5dBm(MIN)

・OED5101-12Gと組み合わせ、約10~20kmの伝送が可能(リンクバジェット約6dB)

・-0.4dB/km の光ファイバーで約15km の伝送が可能です。

 (実際にはコネクタ接続でのロスがあるためもう少し短くなります)

・SNMP、Webcontrol に対応





ブロック図



EOD5101-12G-13T_block





仕様

SDI入力

対応規格

12G-SDI

3G-SDI

HD-SDI

SD-SDI

DVB-ASI

SMPTE-2082-1

SMPTE-424M(レベルA/B)

SMPTE-292M

SMPTE-259M-C

EN50083-9

コネクタ

BNC×1

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

RECLOCK出力

コネクタ

BNC×1

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

OPT出力

コネクタ

LCコネクタ×1

波長、出力レベル

1260~1360nm -5~+2.0dBm

適合光ファイバ

シンプレックス シングルモード光ファイバ
(デュプレックス光ファイバ非対応)

占有スロット数

1スロット

動作環境

0 ℃ ~ 40 ℃  20 %  ~ 85 % (結露無きこと)

電源

DC 12V

消費電力

2.2 W

外形寸法

398.5 x 88 mm

質量

0.18 kg
