OPT-SDI OE コンバータ・モジュール

新製品

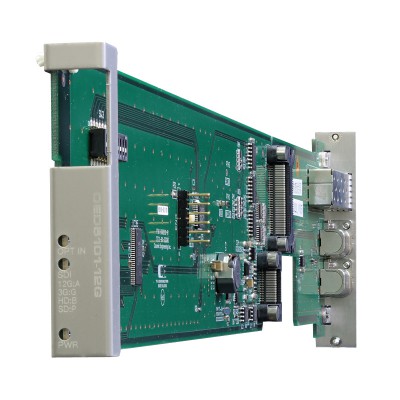

OED5101_catch

OED5101-12G

OPT-12G SDI OEコンバータ

希望小売価格

220,000円(税抜価格200,000円)

関連リンク

catalogimg spec manual view_no

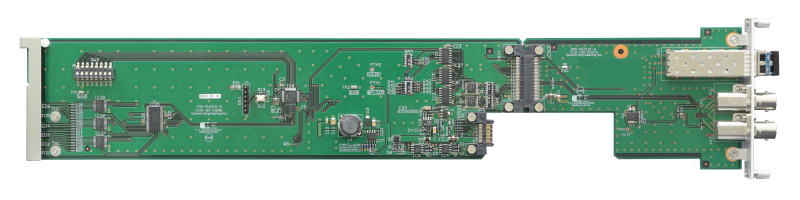

OPT-12G SDI OE コンバータ・モジュール



製品概要

OED5101-12G は C5000 モジュールシステムに搭載可能な OPT-12G SDI OE コンバータ・モジュールです。





機能/特長

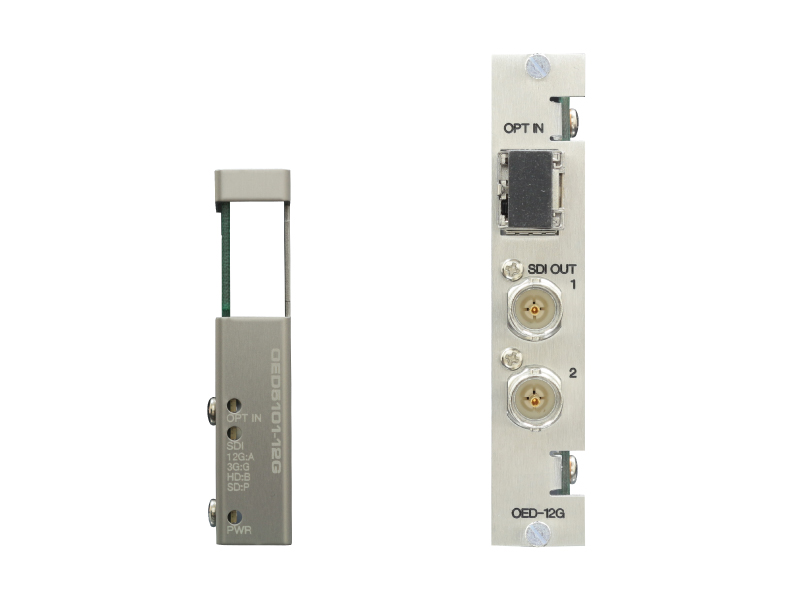

・OUTPUT LED

12G-SDI

アンバー 点灯

3G-SDI

緑 点灯

HD-SDI

青 点灯

SD-SDI/DVB-ASI

紫 点灯

無信号

消灯(非対応フォーマット含む)

・OPT IN LED

最小受光感度以上の光を受信

緑 点灯

最小受光感度未満の光を受信

消灯

・光信号は、波長1260~1620nm、入力レベル -11dBm(MIN)

・EOD5101-12G-13Tと組み合わせ、約10~20kmの伝送が可能です。(リンクバジェット約6dB)

・12G信号の伝送距離は、-0.4dB/km の光ファイバーで約15km の伝送が可能です。

 (実際にはコネクタ接続でのロスがあるためもう少し短くなります)

・SNMP、Webcontrol に対応





ブロック図



OED5101-12G_block






仕様

OPT入力

コネクタ

LCコネクタx1

波長

1260~1620nm

最小受光感度

-11dBm

最大受光デバイス破損レベル

+2dBm

適合光ファイバ

シングルモード光ファイバ

(デュプレックス光ファイバ非対応)

SDI出力

対応規格

12G-SDI

3G-SDI

HD-SDI

SD-SDI

DVB-ASI

SMPTE-2082-1

SMPTE-424M(レベルA/B)

SMPTE-292M

SMPTE-259M-C

EN50083-9

コネクタ

BNCx2

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

占有スロット数

1スロット

動作環境

0 ℃ ~ 40 ℃  20 %  ~ 85 % (結露無きこと)

電源

DC 12V

消費電力

2.2 W

外形寸法

398.5 x 88 mm

質量

0.18 kg
