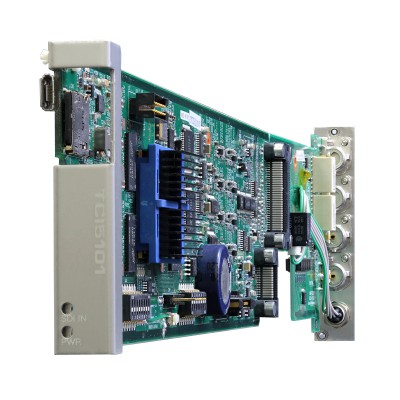

タイムコードインサータ・モジュール

TCI5101

3G/HD/SD-SDI

タイムコードインサータ

希望小売価格

308,000円(税抜価格280,000円)

関連リンク

catalogimg spec manual_no view_no

タイムコードインサータ・モジュール





製品概要

TCI5101 はC5000 モジュールシステムに搭載可能なSDI 信号に重畳されたタイムコードデータもしくは、LTC 入力からのタ
イムコードデータをスーパーインポーズするタイムコードインサータ・モジュールです。





特長

・3G(レベルA/B)/HD/SD-SDI 信号に対応し、LED で表示します。
・スーパーインポーズするタイムコードは、SDI 入力に重畳されたアンシラリータイムコード、モジュール搭載のLTC 入力からのタイムコード、

 筐体LTC 入力のタイムコード、自走タイムコードから選択できます。
・自走タイムコードは、マニュアルによる時刻合わせと、ネットワーク・タイム・プロトコル(NTP)による時刻合わせが可能です。
 NTP による時刻合わせをする場合は、ビルトインコントローラを搭載したC5000 システムフレームが必要です。
・選択したタイムコードをSDI 出力に重畳可能です。
・スーパーは水平垂直とも任意の位置に表示可能、文字サイズおよび文字色もそれぞれ任意のサイズ、任意のカラーを設定し、12種類の登録が可能
 また、文字にハードエッジ、ソフトエッジをつけ、任意の色、任意の透明度のプレートをつけることもできます。
・表示位置、文字サイズ、文字飾りの設定は、専用アプリケーションで行い、SD カードに格納後、モジュールにSD カードを挿入して適用します。
・表示位置および文字種類は、WEB 又はSNMP で直接変更することもできます。
・各設定は、12 個のプリセットに保存でき、リモート接続で切替可能です。
・GPI もしくは、リモート接続によるスーパーのON/OFF が可能です。
・SDI 出力は、2 系統独立設定か、1 系統2 出力設定が可能です。
・エマージェンシースルー(電源OFF 時)に対応します。
・SNMP、Webcontrol に対応





機能

・SDI IN

3G-SDI

緑 点灯

HD-SDI

青 点灯

SD-SDI

白 点灯

無信号

消灯

・SDI OUT

2系統独立設定、もしくは1系統2出力設定の選択可能

・タイムコード選択





SDI入力に重畳したアンシラリータイムコード

モジュール搭載のLTC IN信号

筺体LTC IN信号

自走タイムコード

・自走タイムコードの時刻合わせ

マニュアルまたは、ネットワーク・タイム・プロトコル(NTP)

NTPによる時刻合わせには、ビルトインコントローラ搭載のC5000システムフレームが必要

・スーパーの設定

※専用アプリケーションで作成、SDカードに格納、モジュールに挿入し適用

※12種類登録可



表示位置

水平、垂直 ともに任意

文字サイズ

任意

文字飾り

文字色

任意

エッジ

ハード/ソフト選択

プレート

任意色、任意透明度

・12個のプリセット保存、およびリモート接続による切り替え可能

・スーパーの表示位置および文字種類は、WEBまたはSNMPで直接変更も可能

・GPIもしくは、リモート接続によるスーパーインポーズのON/OFFが可能

・エマージェンシースルー対応   SDI IN → SDI OUT1

・SNMP、Webcontrol 対応



ブロック図



TCI5101_block



仕様

SDI入力



対応フォーマット

3G-SDI   1080/ 60p,59.94p,50p(レベルA/B)

HD-SDI 1080/60i,59.94i,50i,30p,29.97p,25p,24p,

23.98p,24psf,23.98psf

            720/ 60p,59.94p,50p,30p,29.97p,25p,

24p,23.98p

SD-SDI   525/59i, 625/50i

コネクタ

BNCx1

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

SDI出力

コネクタ

BNCx2

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

アンシラリー

入力されたアンシラリーデータはすべて透過します。

タイムコード重畳時は、パケットを新しいタイムコードに置き換えます。

LTC入力

コネクタ

BNCx1

入力レベル、インピーダンス

0.5~5.0Vp-p 1kΩ以上

リモート入出力

コネクタ

小型丸形コネクタ6ピンx1

占有スロット数

1スロット

動作環境

0 ℃ ~ 40 ℃  20 %  ~ 85 % (結露無きこと)

電源

DC 12V

消費電力

T.B.D W

外形寸法

398.5 x 88 mm

質量

T.B.D kg
