ワイドバンドリレー 2×1 切替器

E21RL-R

E21RL-R

かんたん連結機構装備

※RoHS対応

希望小売価格
143,000円(税込)
関連リンク

catalogimg spec manual view

製品概要

E21RLは、1RUハーフサイズの2入力1出力のワイドバンドリレー切換器です。

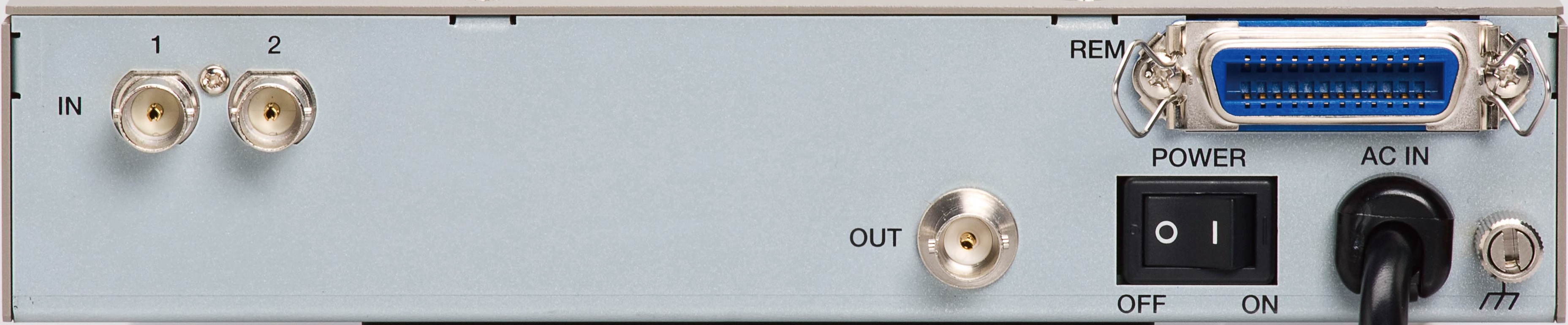

E21RL_rear



特長

●NTSC、AES/EBU、SD-SDI、HD-SDI等 DC~1.485Gbpsまでの信号を使用できます。(BNC 75Ω)

●電源投入時は、1番を選択して起動します。

●電源”OFF”時は、1番を選択しています。

●フロントパネルに切換スイッチが標準装備されています。

●外部からリモートコントロールが行えます。(リモートコントロールパネルはオプションです)リモートコントロールは他のEシリーズと連動で動作させることができます。2台を連結できるのでラックサイズ幅にビデオ/オーディオセレクタ等容易に構成できます。

●EIA1RUハーフサイズ、奥行き200mm。(突起物含まず)ラックに2台連結して実装できます。連結は非常に簡単です。(特許第3836438号)

●省電力、低価格で放送規格の性能です。

●高品質、長寿命設計です。



ブロック図

 E21RL_block_diag



主な仕様

定格
電源 AC100V ± 10% 50/60Hz

消費電力

約5W

動作環境

0℃ ~ 40℃、20%~85%(結露無きこと)
外形寸法・質量 W215 × H44 × D200   約 1.8kg
RoHS 適合

入出力端子

入力信号

使用信号

NTSC、AES/EBU、SD-SDI、HD-SDI 等

DCからHD-SDIまでの75Ω系信号のモニタに使用できます。

(DC~1.485Gbps 75Ω BNC 不平衡)
入出力最大定格 AC/DC 30V 100mA 以内

コネクタ

75Ω 不平衡×2(BNC×2)

出力信号





使用信号

入力フォーマットと同一信号を出力

コネクタ

75Ω 不平衡×1(BNC×1)

外部リモート

コネクタ

アンフェノール24芯×1

付属品

取扱説明書

1部

オプション

制御ケーブル

RCC0004E-R アンフェノール24ピン40cmストレートケーブル

ラックマウントブラケットE(EIA)

RMB03EE-R

ラックマウントブラケットJ(JIS)

RMB03EJ-R

ゴム足

両面テープ貼り付け式(4個1組)
