オーディオモニター

3G/HD/SD-SDI、AES、アナログ音声対応　１RU ハーフサイズオーディオモニター

製品概要

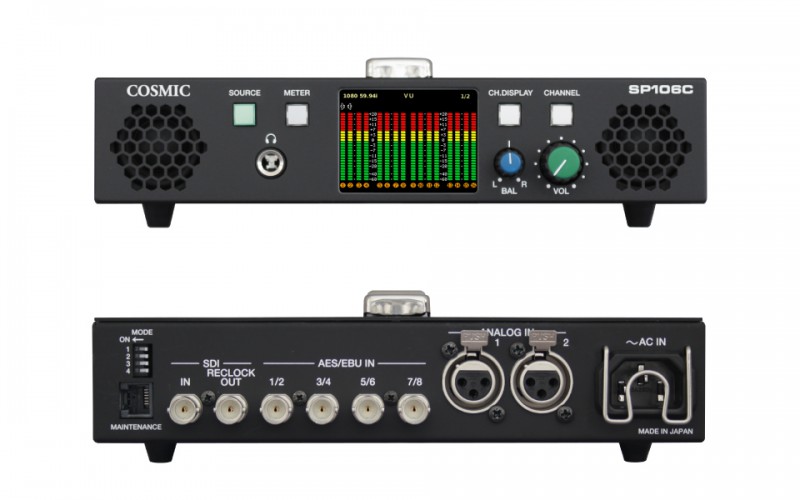

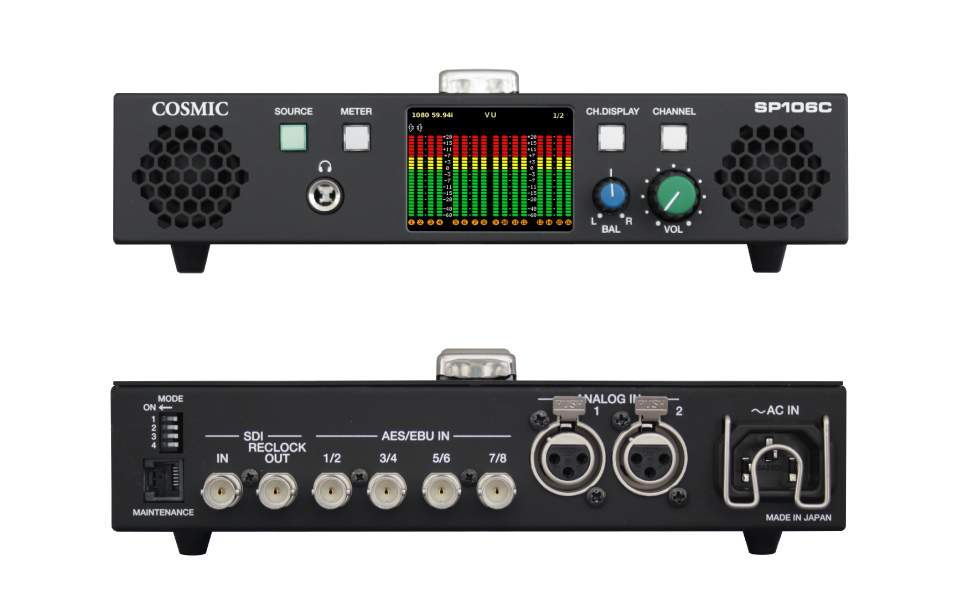

SP106C は 3G/HD/SD-SDI 16 チャンネル、AES/EBU 8 チャンネル、アナログ 2 チャンネルに対応した 1U ハーフサイズの AC 電源入力のオーディオモニター、SP106C-DC は DC 電源入力のオーディオモニターです。
フロントパネルに装備した 2.4 型 LCD に、VU メーター、ピークメーター、ピークホールドが表示されます。
出力には、SDI リクロック出力を備えます。

特長

●2.4型LCDを搭載し、26セグメント3色バーグラフによるレベル表示の他、入力選択状況、モニタリングの状況等を同時に表示します。
　
●RGB444, 2048x1080などデジタルシネマ・フォーマットをサポートします。
　
●入力は、3G/HD/SD-SDI(16ch)x1、AES/EBUx4(8ch)、アナログx2(2ch)を搭載。入力ソース選択はSOURCEスイッチを押すごとにSDI→AES/EBU→ANAと切り替わります。LCD画面の左上部に、SDI選択時は、SDIフォーマットを表示し、AES/EBU選択時は、AESと表示し、アナログ選択時はANAと表示します。
　
●出力は、3G/HD/SD-SDIリクロック出力を装備。
　
●5.1chダウンミックス・モニタリング機能。モニタリング音声のチャンネル選択はCHANNELスイッチを押すごとに1/2→3/4→5/6→7/8→9/10→11/12→13/14→15/16→DM→1/2と切り替わります。LCD画面右上部には、現在モニタリングしているチャンネルを表示し、該当チャンネルのバーグラフにはスピーカーマークが表示されます。CHANNELスイッチを長押しすることによりch1/2選択に戻ります。
　
●METERスイッチを押すことにより、バーグラフが、VU表示→ピーク表示→ピークホールド表示(1.5s、5s、∞)→ズーム表示と順に切り替わります。また、CH.DISPLAYスイッチを押すごとにバーグラフの表示を2chホリゾンタル→2ch→ch1～8→ch9～16→ch1～16と順に切り替えます。CH.DISPLAYスイッチを1秒以上長押しすることによりLCDバックライトの輝度を80%～10％まで10％刻みで下げることができます。輝度情報も本体に記憶されます。
　
●16チャンネルすべてにデジタルオーディオ信号の有無を表示。
　
●暗所でも操作しやすい、照光式スイッチを採用。
　
●パワフルでクリアな音質のモニタースピーカー(4W+4W)、ヘッドホン出力装備。
　
●「かんたん連結機構」を装備し、簡単にEシリーズと2台連結しラックに実装することができます。
　
●欧州RoHS指令に適合しております。

画面表示例

ブロック図

 主な仕様
