オーディオモニター

16chマルチフォーマットオーディオモニター

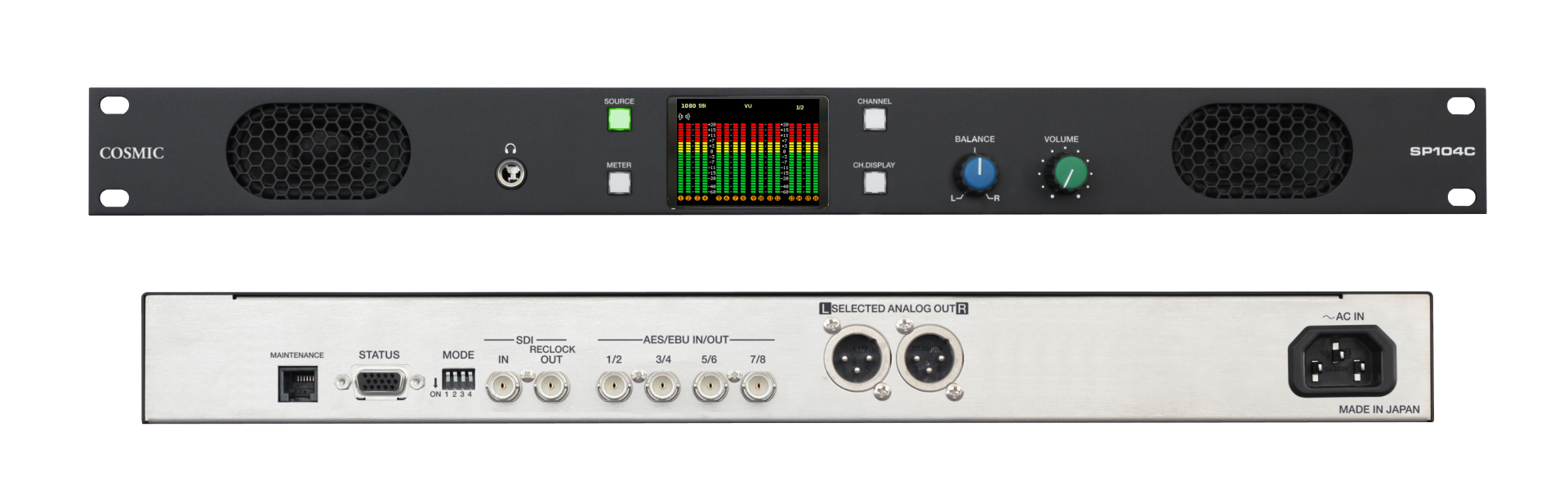

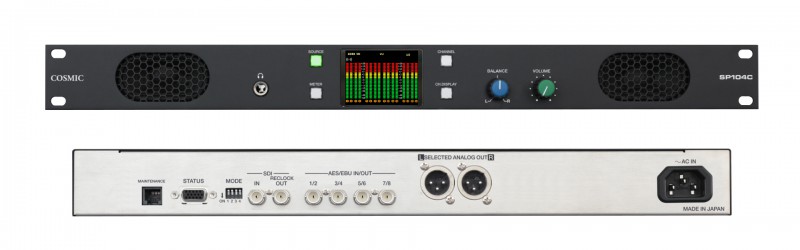

製品概要

SP104C は 3G/HD/SD-SDI、AES/EBU に対応した 16 チャンネルオーディオモニターです。
出力には、SDI のリクロック出力と、アナログ選択出力、及び SDI エンベデッドオーディオの AES/EBUデマルチプレクス出力を備えます。

AES/EBU デマルチプレクス出力は AES/EBU 入力と兼用で、背面モードスイッチで切り替えます。

特長

●2.4 型 LCD を搭載し、26 セグメント 3 色バーグラフによるレベル表示の他、入力選択状況、モニタリングの状況等を同時に表示します。

　
●RGB444, 2048x1080 などデジタルシネマ・フォーマットをサポートします。

　
●2ch レベルバーをホリゾンタル表示します。（音声レベルを大きく数値表示）

　
●入力は、3G/HD/SD-SDIx1、AES/EBUx4ch を搭載。入力ソース選択は SOURCE スイッチを押すごとに SDI→AES/EBU と切り替わります。SDI 選択時には、SOURCE スイッチが点灯状態となり、AES/EBU 選択時は消灯状態となります。また、LCD 画面の左上部に、SDI 選択時は、SDI フォーマットを表示し、AES/EBU 選択時は、AES と表示します。

　
●出力は、3G/HD/SD-SDI リクロック出力、アナログ音声選択出力(600Ωバランス)を装備。

　
●5.1chダウンミックス・モニタリング機能。モニタリング音声、アナログ音声選択出力へのチャンネル選択はCHANNELスイッチを押すごとに1/2→3/4→5/6→7/8→9/10→11/12→13/14→15/16→DM→1/2と切り替わります。LCD画面右上部には、現在モニタリングしているチャンネルを表示し、該当チャンネルのバーグラフにはスピーカーマークが表示されます。

　
●METER スイッチを押すことにより、バーグラフが、VU 表示→ピーク表示→ピークホールド表示→ズーム表示と順に切り替わり
ます。また、CH.DISPLAY スイッチを押すごとにバーグラフの表示をホリゾンタル表示→2ch→1～8ch→9～16ch→1～16ch と順に切り替えます。

　
●無音検知出力を装備

　
●16 チャンネルすべてにデジタルオーディオ信号の有無を表示。

　
●暗所でも操作しやすい、照光式スイッチを採用。

　
●パワフルでクリアな音質のモニタースピーカー(4W+4W)、ヘッドホン出力装備。

　
●欧州 RoHS 指令に適合しております。

画面表示例

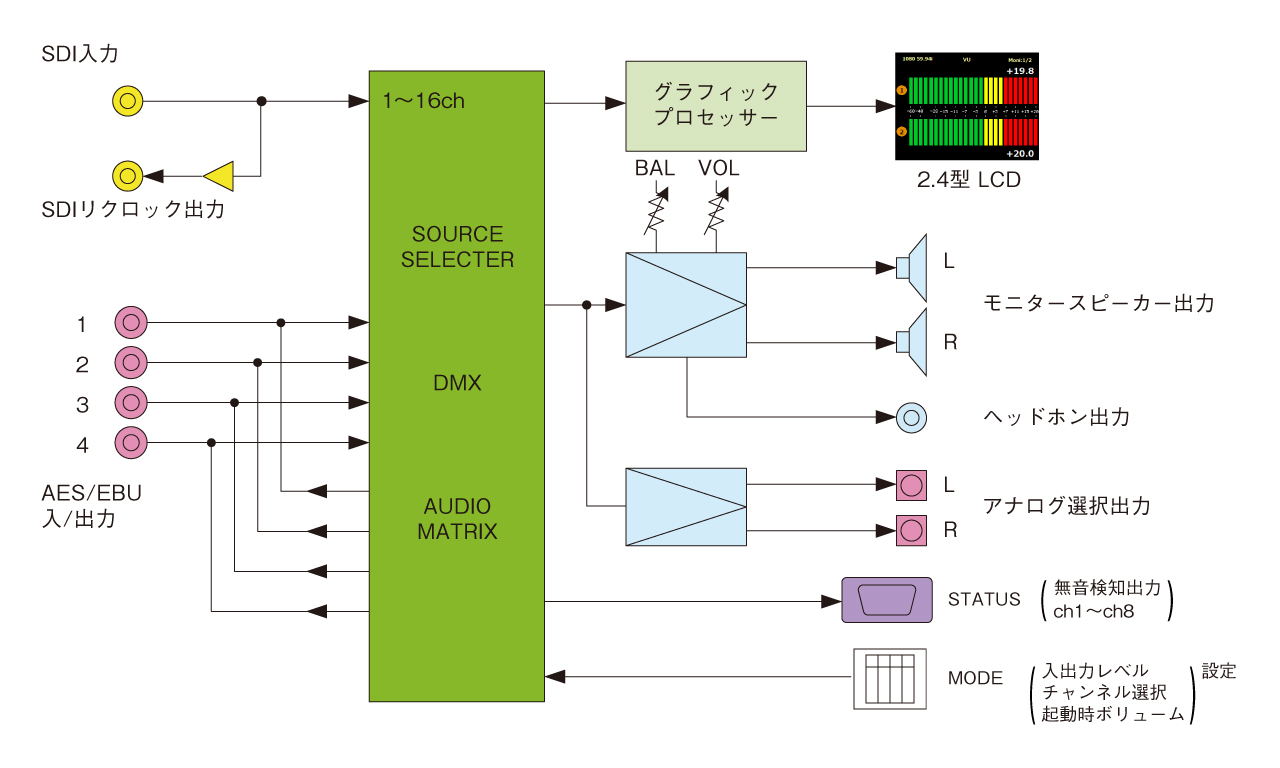

ブロック図

主な仕様
