トランジション機能付コントロールパネル

製品概要

genplusは、トランジション機能付コントロールパネルと本体から構成されます。

同じネットワーク上に接続されたgenルーターのクロスポイントを利用しています。

既にご使用中のgenルーターに接続させることで、トランジション機能を追加することが可能です。

コントロールパネルはPoEで電源供給されます。本体とはEthernetケーブルで接続されます。

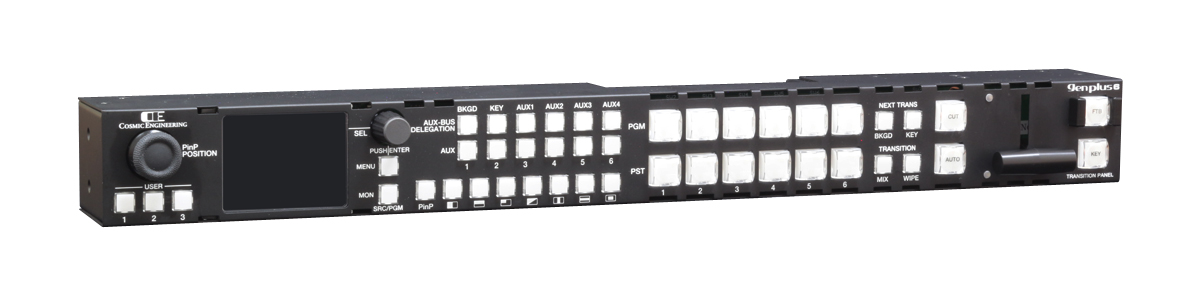

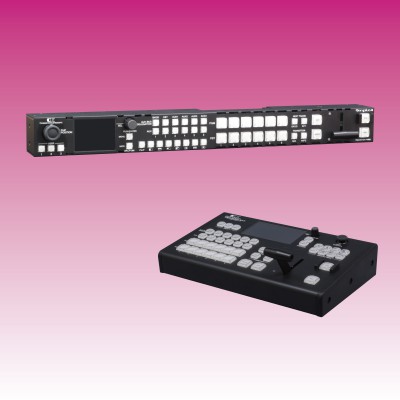

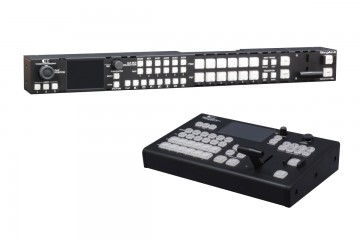

genplus6「EIA1U コントロールパネル」

genplus6TT「テーブルトップ」

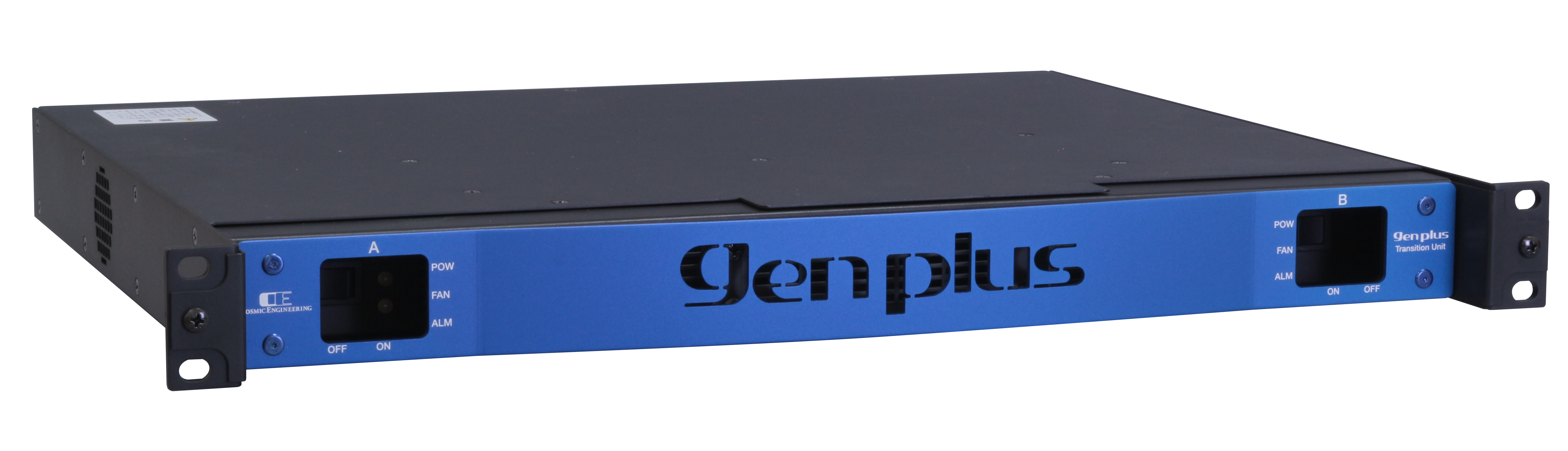

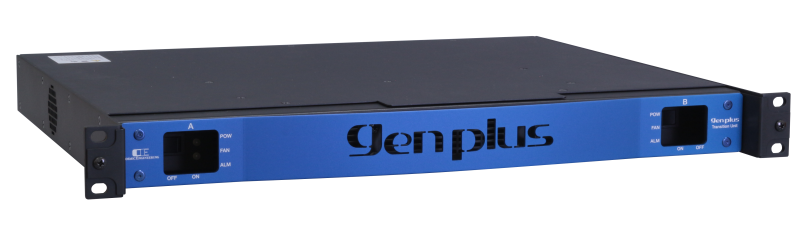

genplus「本体」

機能

● genルーターの複数系統の入力映像信号を切り替え、多様な映像効果を付けながら映像を切り替えキーを使って映像を合成することができます。

● 各入力ソースの選択は、genルーターのクロスポイント切り替えにより用途に合わせてボタン設定を行い切り替えることが可能です。

● FILL/KEY入力にフレームシンクロナイザー機能を搭載しています。

● 標準でタリー出力端子(GPO)を搭載しています。クロスポイント情報を接点で出力することが可能です。

● 映像の中に別の映像をはめ込み合成する「PinP機能」を搭載しています。

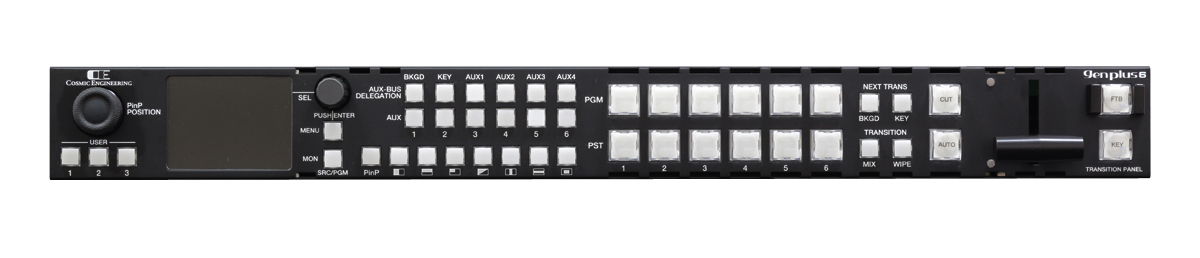

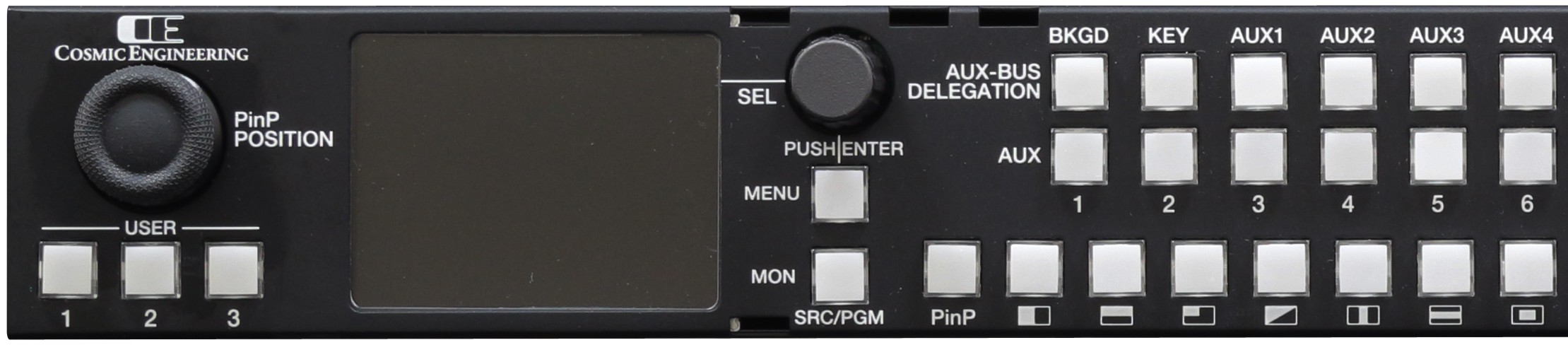

genplus6　コントロールパネル（正面向かって左側）

● 液晶LCDにて、PGM出力映像を確認することが可能です。その他、メニュー表示などに対応します。

● AUXバスを4系統、切り替えることが可能です。

● 映像の中に別の映像をはめ込み合成する「PinP機能」の他、数パターンの「WIPE」などのDVEを搭載しています。

● 設定を自由に変更可能な「USER」スイッチを3つ用意しました。プリセットや機能のショートカットキーとして使用することが可能です。

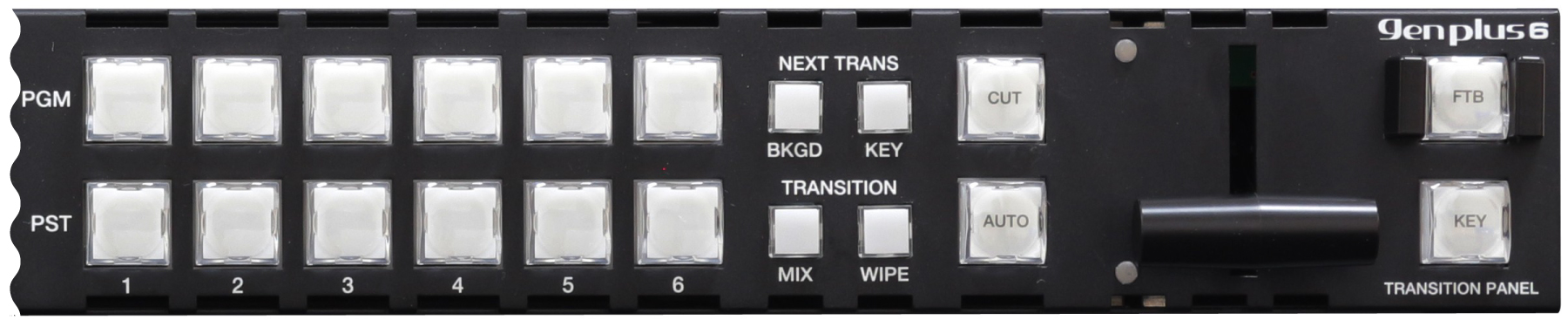

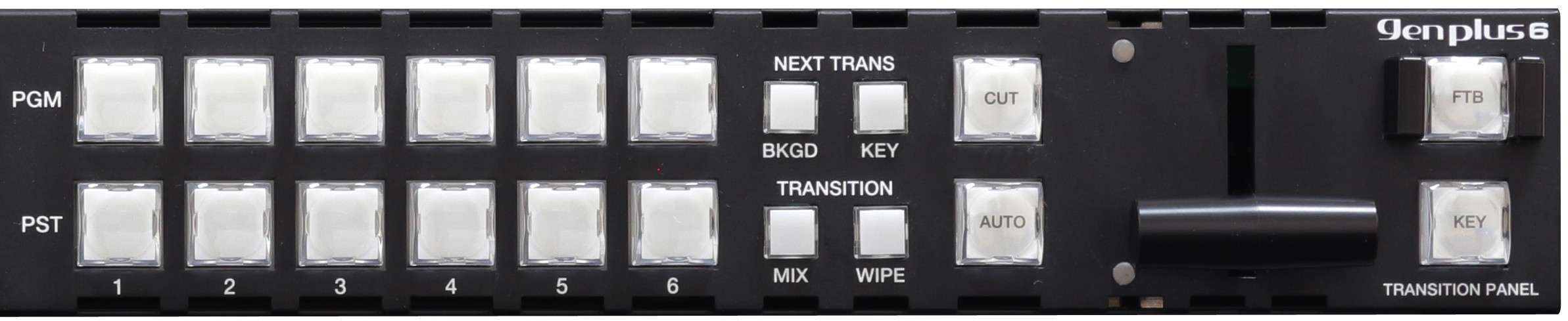

genplus6　コントロールパネル（正面向かって右側）

● EIA1UサイズにTバーフェーダーが装備されていますので、限られたスペースで本格的な操作を行うことが可能です。

● トランジション機能は「MIX」と「WIPE」が選択可能です。

● 「キーヤー」「DSK」にも対応しており、M/E後の出力映像に画像を追加することが可能です。

● フェード・トゥ・ブラック「FTB」を搭載しています。

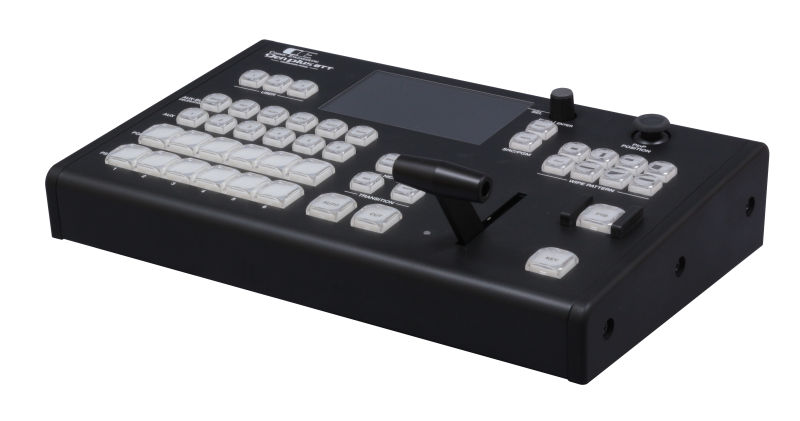

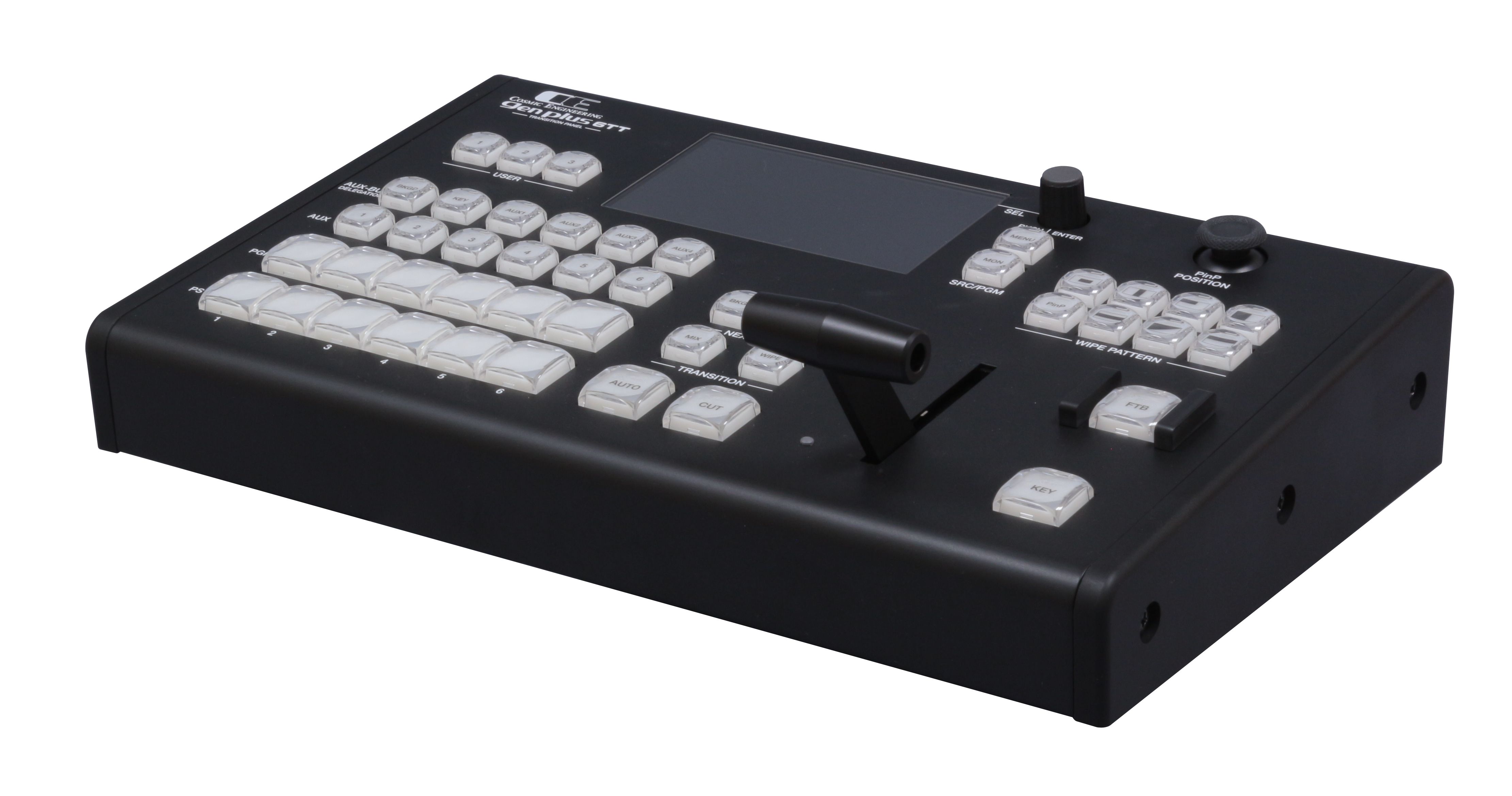

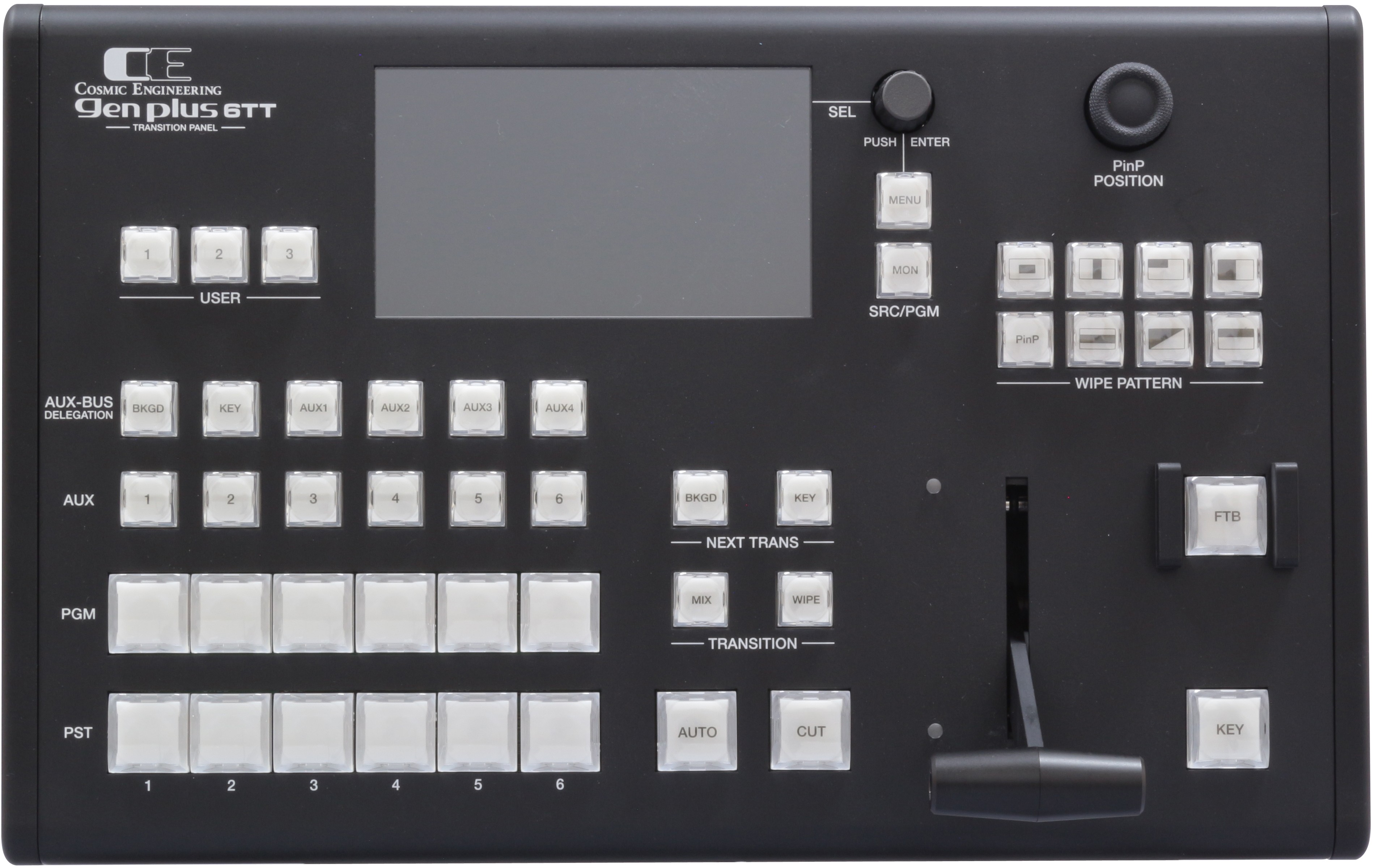

genplus6TT　テーブルトップ

● 卓上で使用するのに最適な「テーブルトップ」モデルも用意しております。

● 機能は「genplus6」と変わりませんが、操作スイッチが大きくなり操作性を向上させています。

● 液晶LCDも「4.3インチ」にサイズアップしますので、PGM出力映像やメニュー画面が見やすくなります。

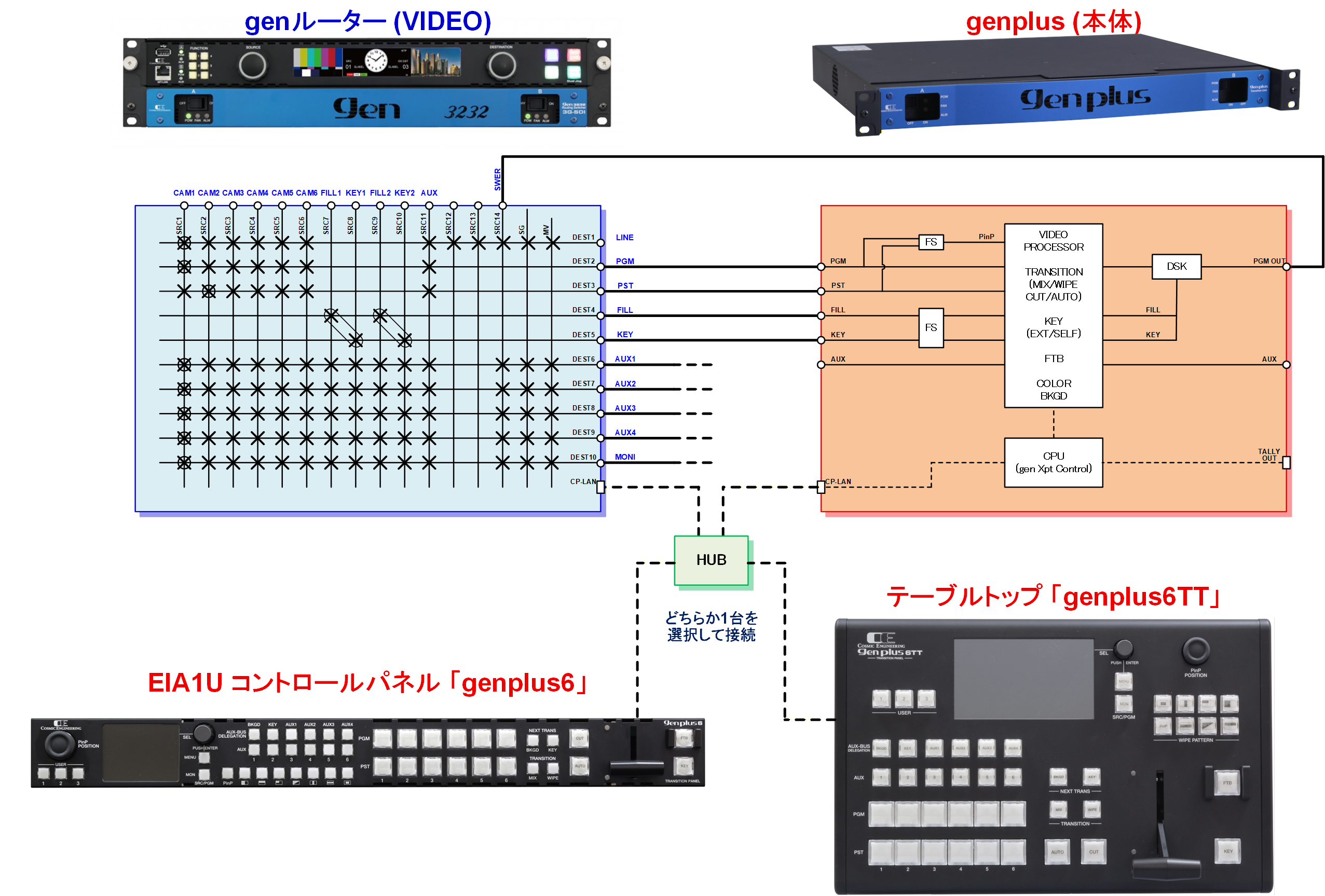

システムブロック図

主な仕様

genplus6

genplus6TT

genplus
