製品概要

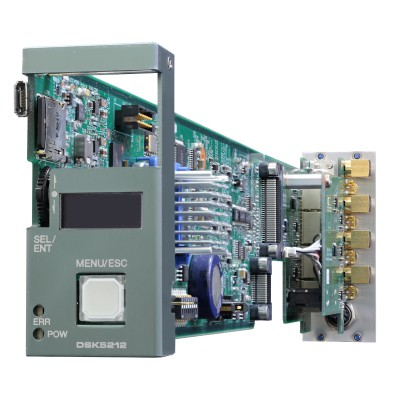

DSK5212 は、C5000モジュールシステムに搭載可能な3G-SDI/HD-SDI 対応のカスケード接続可能なカラースーパーモジュールです。

1モジュールで、2系統のスーパー素材と1枚の静止画、又は1系統のスーパー素材と2枚の静止画を本線映像にミックスできます。モジュールごとにエマージェンシースルー機能を搭載しています。

特長

・３G(レベルA/B)/HD-SDI に対応し、入力フォーマットをOLED に表示します。
・1 モジュールで2 系統のスーパー入力と4 枚の静止画登録が可能で、2 系統スーパーと静止画1 枚又は、1 系統のスーパー素材と2 枚の静止画のミックスが可能です。
・単体使用のDSK5102 は、2ch のスーパーミックスができ、カスケード接続可能なDSK5112 は最大10 モジュールをカスケード接続することにより20ch のスーパーミックスが可能です。
・本線映像2 系統入力、本線映像3 系統出力可能です。
・本線入力部に3 ラインのAVDL を内蔵しています。
・スーパー入力部にFS 機能を内蔵し、動画スーパーの非同期入力が可能です。静止画使用時は、2 系統目のFS 機能はバイパスされます。
・モジュールごとにエマージェンシースルー機能を搭載し、カスケード接続時は、PC 上のアプリケーションにより監視を行い、1 枚でも異常が発生した場合に、全てのモジュールをスルー状態にすることが可能です。
・スーパー信号は外部／セルフキー、スーパーカラー、ゲイン調整（0～100％）、ポジション移動が可能です。（エッジ、シャドウ機能はなし）
・スーパーのトランジションは、カットとフェードが選択でき、フェードは1～300 フレームで設定できます。
・本線信号は、音声を含むすべてのアンシラリィデータが通過します。
・接点信号、専用リモコンで、個別にスーパーのオン／オフが可能です。長押し、短押しなどのボタンの押し方により、フェードとカットを切り替えることもできます。
・スーパーマスクを4 か所登録でき、接点制御でマスクパターンの切り替えが可能です。
・FILL,KEY のコンバイナーモードでアップストリームキーとして使用できます。
・簡易チェンジオーバ―機能を搭載し、LINE の切替が可能です。
・4K 信号のスーパーが可能です。ただし、4K でのセルフキー、スーパーのポジション移動はできません。

・各種設定の全項目の設定値と変化時刻、ステータスの変化と変化時刻をログに残し、WEBからダウンロードが可能。
　最新の10000件をSDカードに保存。
・パラメーターの設定はメニュー又は、SNMP、WEB より設定できます。

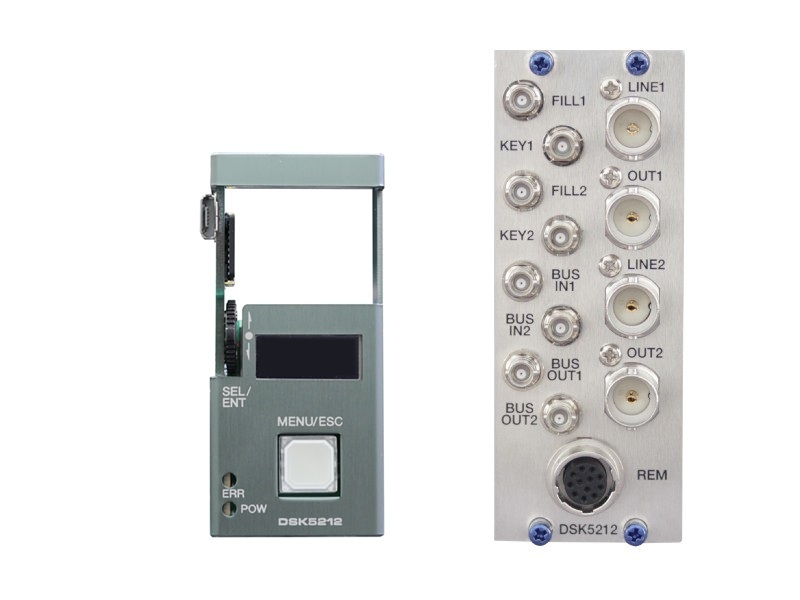

　　　メニュー選択スイッチ
　　　上下に動かすことによりメニュー移動をし、押すことによりメニュー選択、パラメーター選択の決定を行います。

・SNMP に対応します。

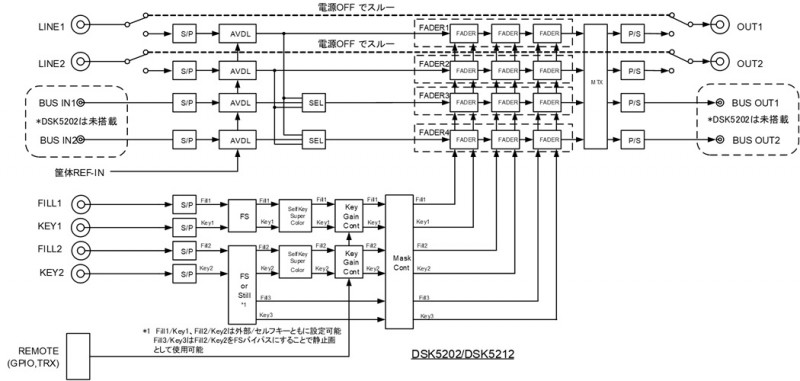

ブロック図

接続例

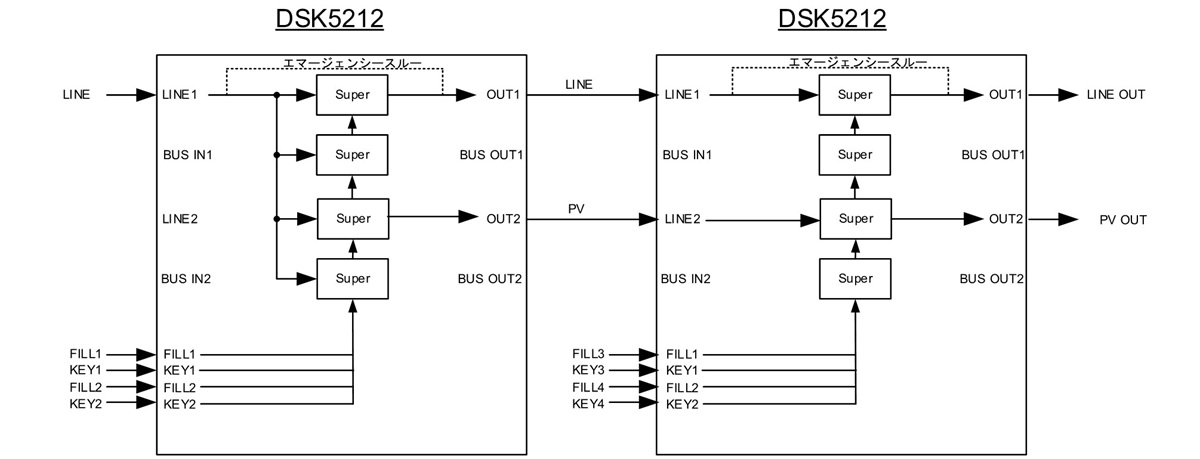

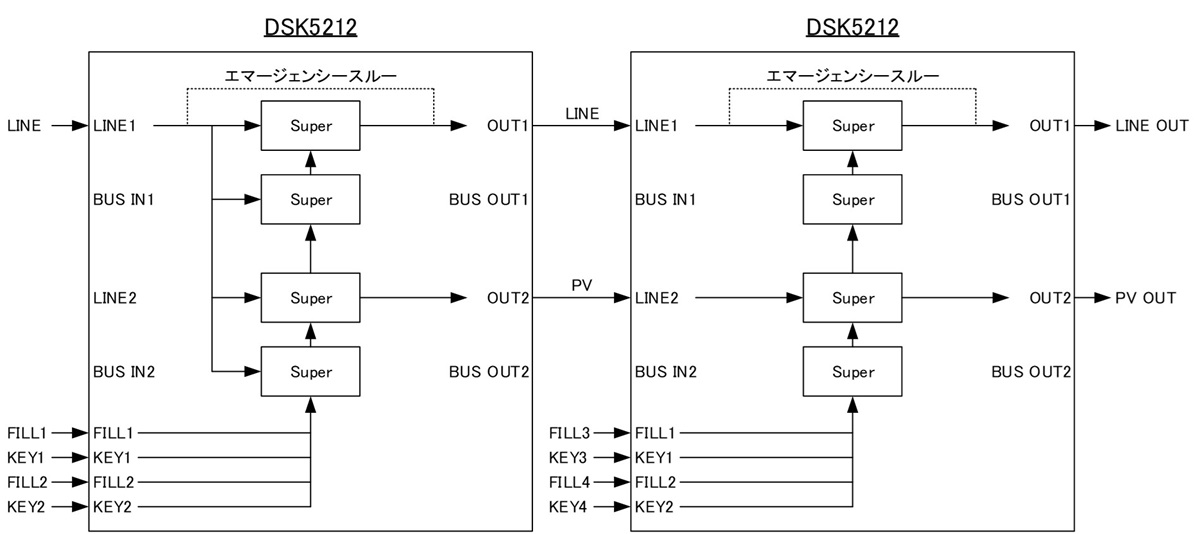

1) ライン1系統、スーパー4系統、プレビュー、エマージェンシースルー対応

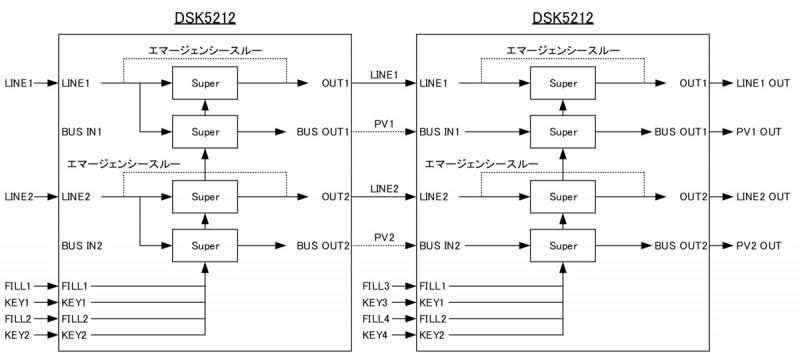

2) ライン2系統、スーパー4系統、プレビュー、エマージェンシースルー対応

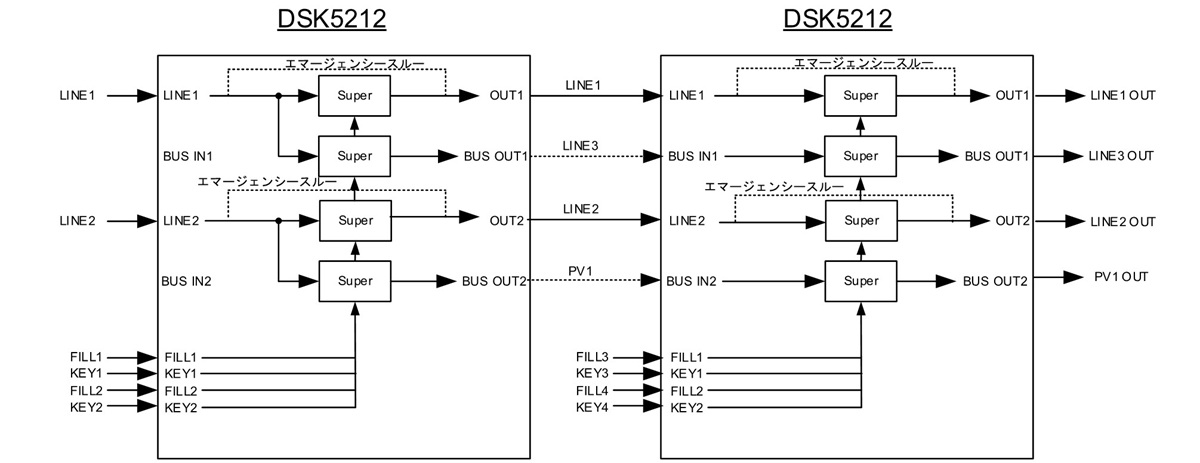

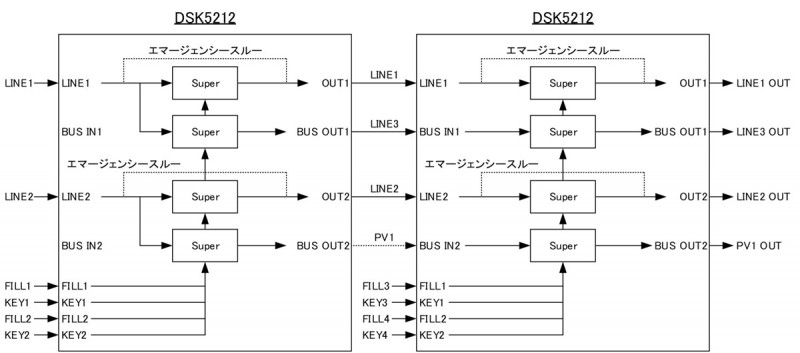

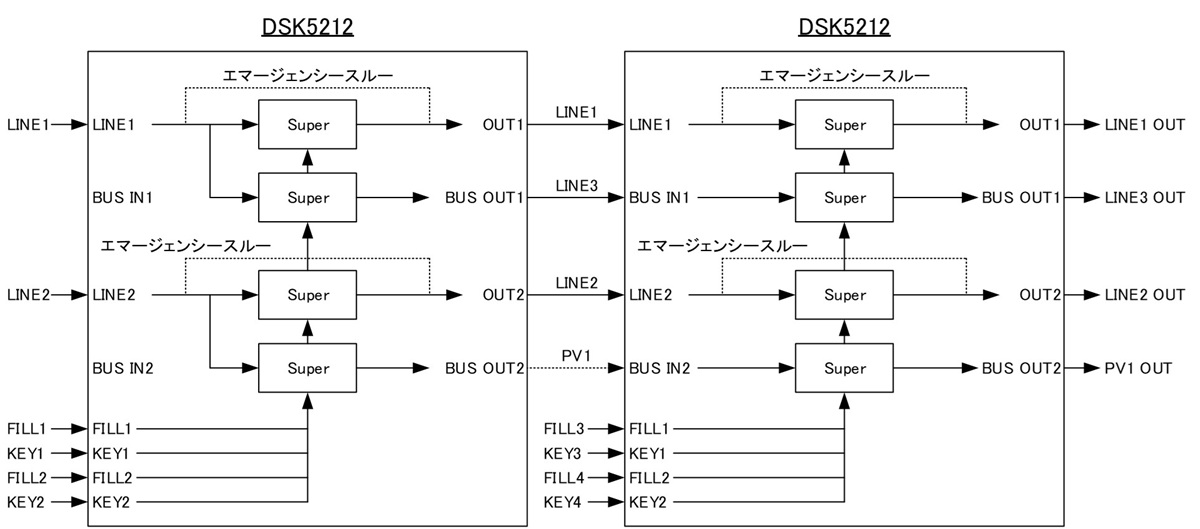

3) ライン3系統、スーパー4系統、プレビュー、LINE1,2のみエマージェンシースルー対応

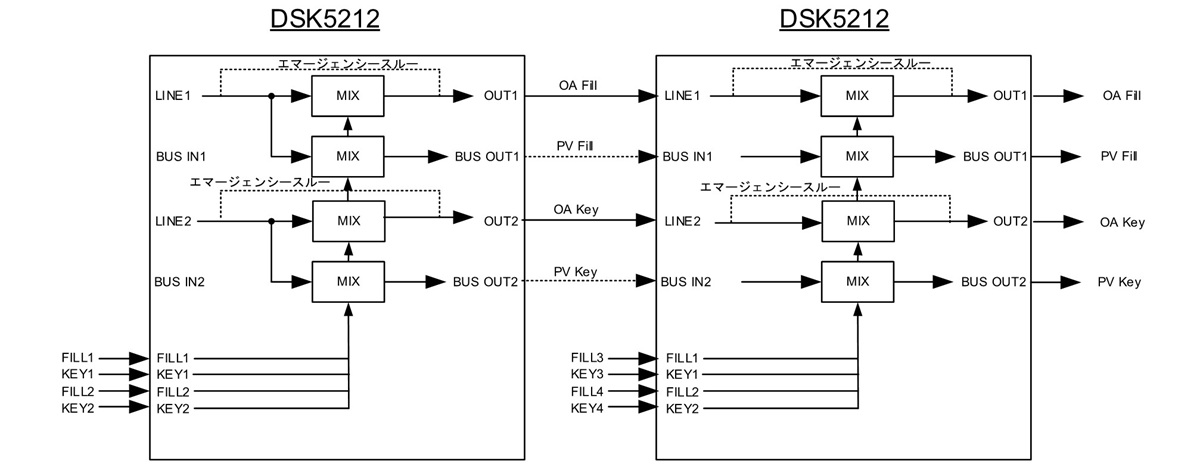

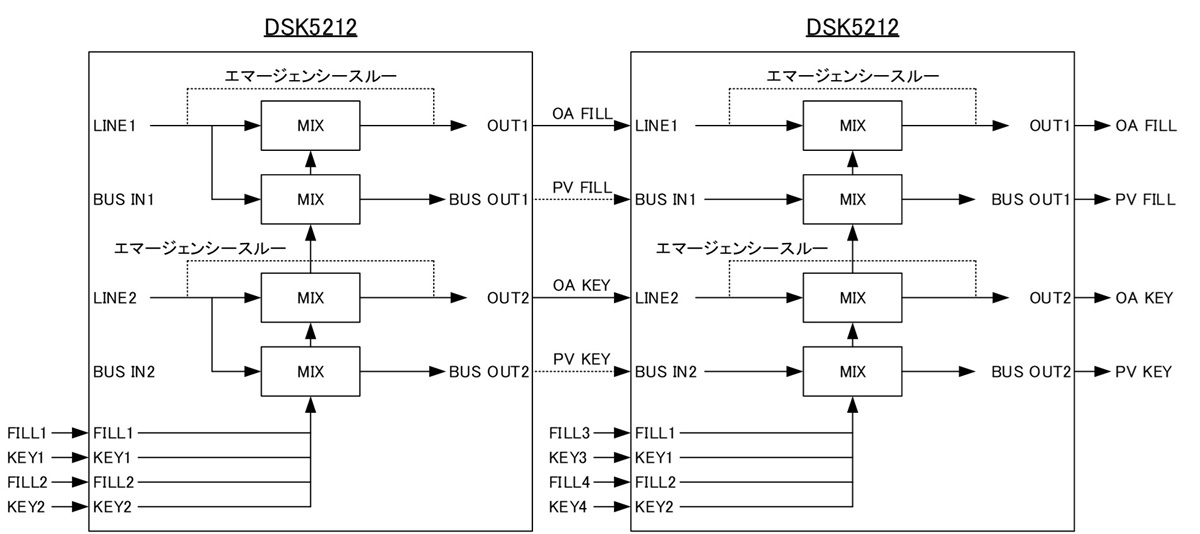

4) コンバイナー出力、スーパー4系統、プレビュー1系統

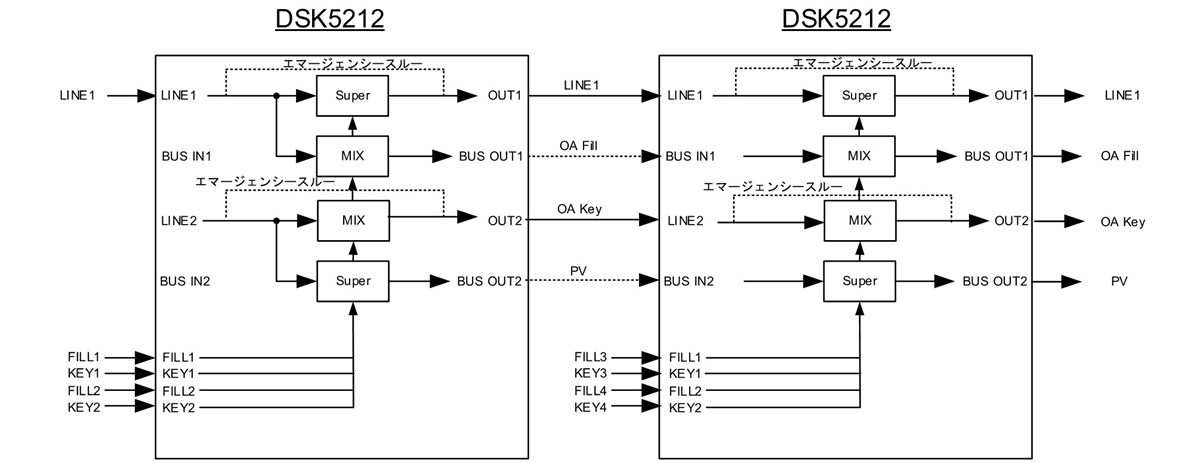

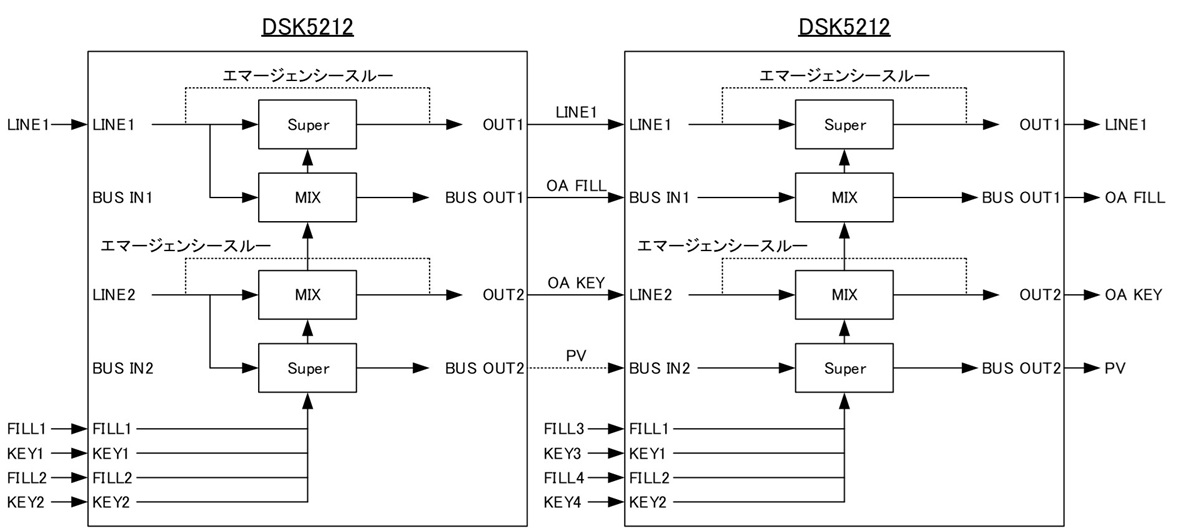

5) DSK1系統＋コンバイナー出力1系統、スーパー4系統、プレビュー、エマージェンシースルー対応

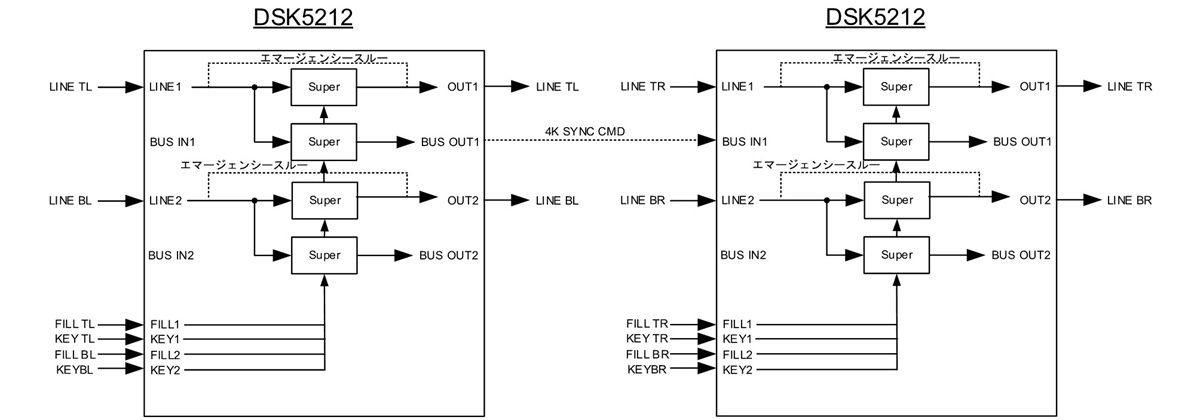

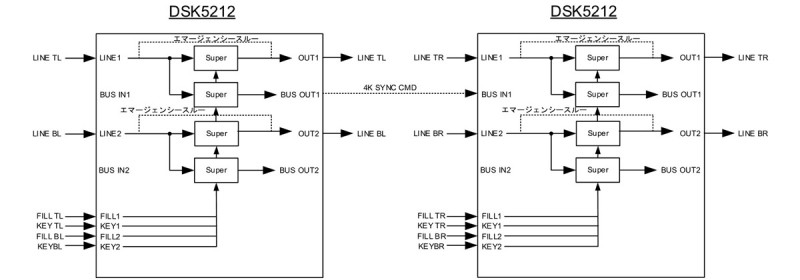

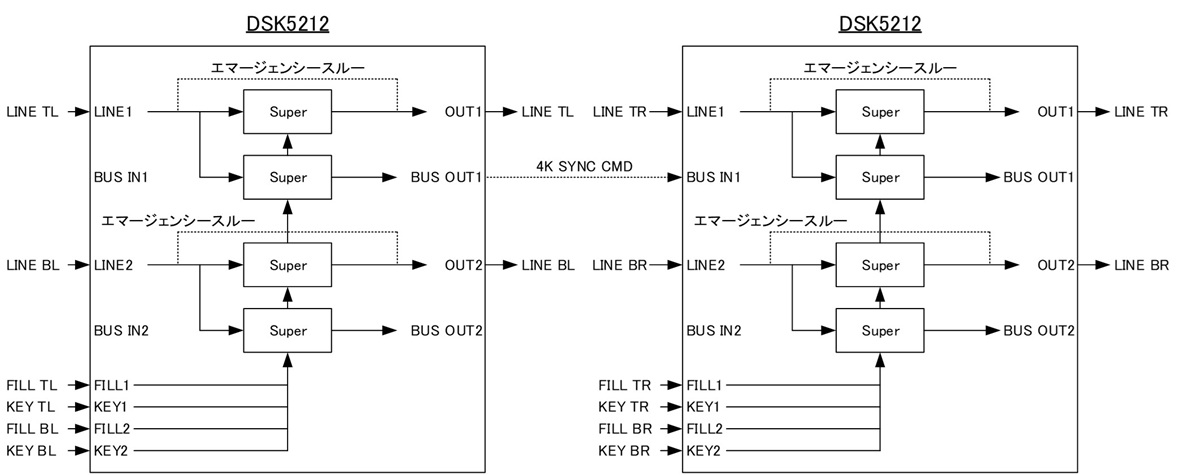

6) 4K DSKモード、4Kスーパー1系統、エマージェンシースルー対応

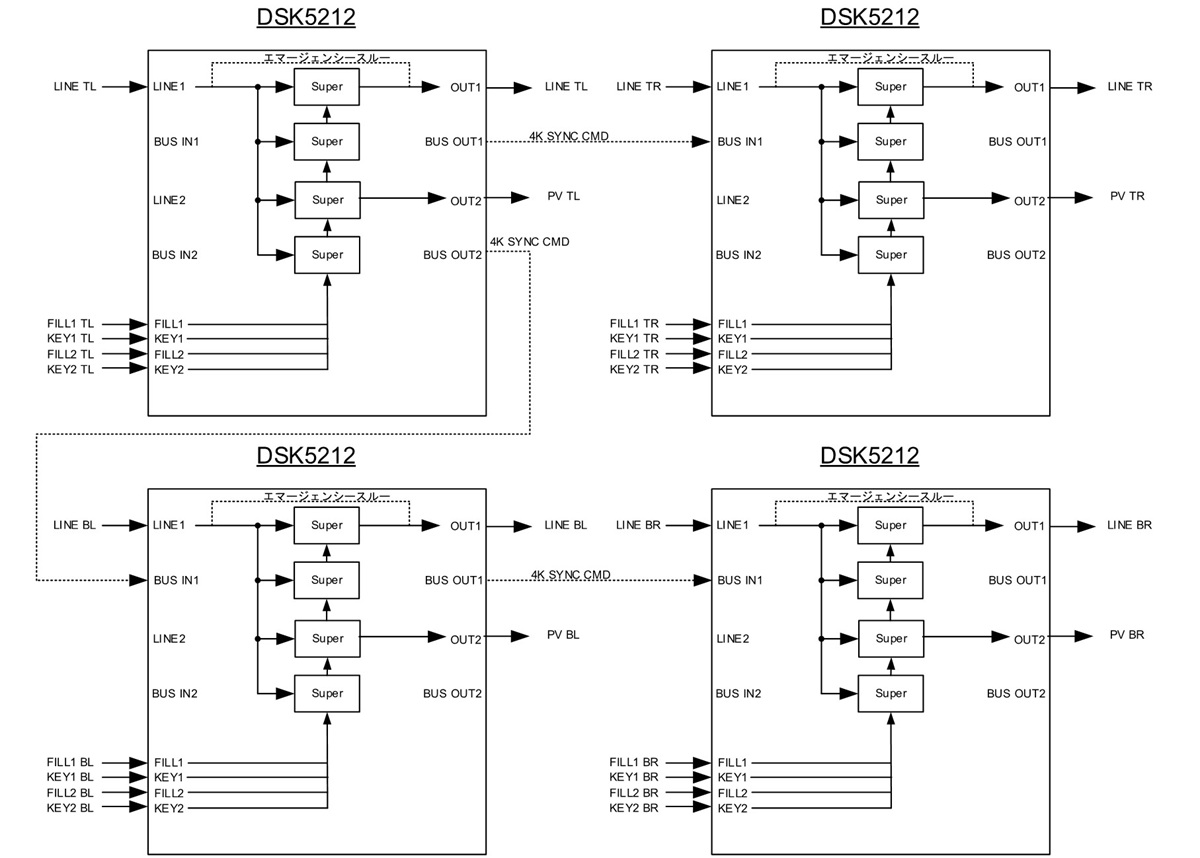

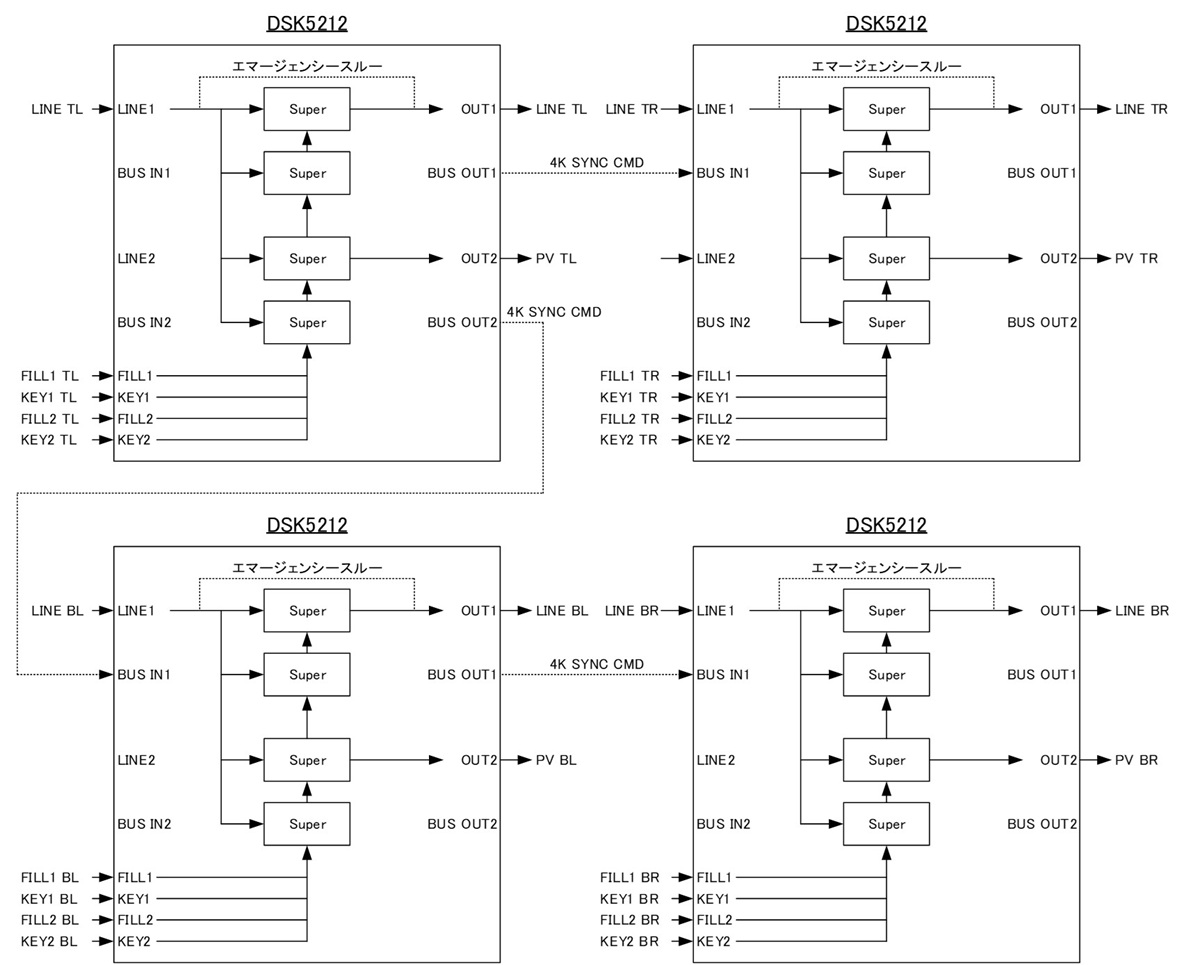

7) 4K DSKモード、4Kスーパー2系統、プレビュー、エマージェンシースルー対応

　　　　　　　※最大1筐体で4Kスーパー4系統まで実現可能です。

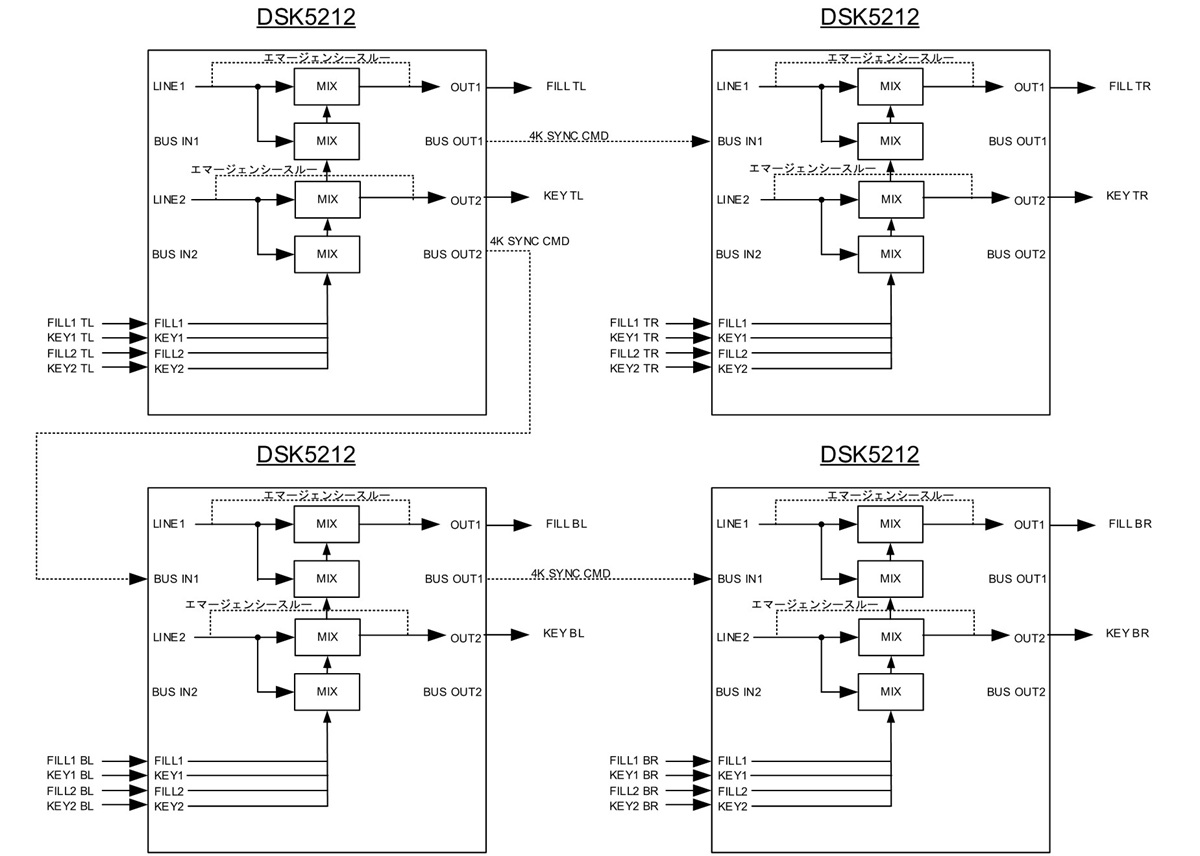

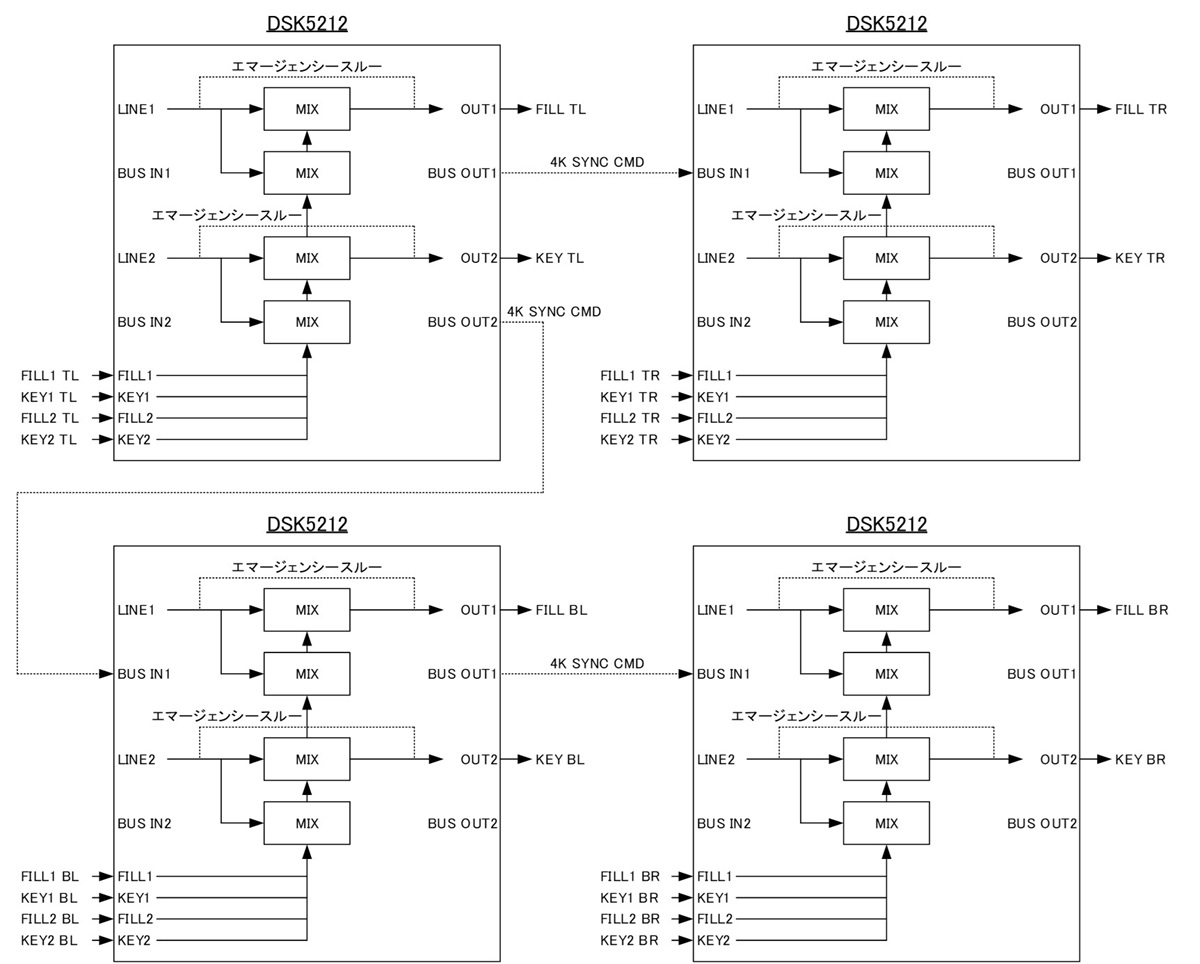

8) 4Kコンバイナー1系統、4Kスーパー2系統

仕様

CBL5000-DSK1, CBL5000-DSK2 いずれかをDSK5112 に付属（カスケード最終段にはCBL5000-DSK1 を、カスケード最終段以外はCBL5000-DSK2 をご指定ください。）

オプション

専用リモコン　RMT5000-DSK1

希望小売価格　100,000円（税別）

RMT5000-DSK1 は、カラーキーヤーモジュールDSK5102/5112 の専用 TAKE パネルです。

専用ケーブル　CBL5000-DSK3

希望小売価格　70,000円（税別）
