アナログ・オーディオ 4/8分配・モジュール
新製品
アナログ・オーディオ 4/8分配・モジュール
製品概要
AAD5202 は、C5000 モジュールシステムに搭載可能なアナログ・オーディオ 2 入力 各 4 分配(1 ⼊⼒ 8 分配)モジュールです。
特長
・アナログ・オーディオ L/R 入力に対し、それぞれ±6dBのレベル調整機能を搭載
・2入力 各4分配か、1入力 8分配を基板上スイッチで切り替え可能
・入力レベルを 4dB ステップで 5 段階のゲイン調整をディップスイッチで設定可能
・SNMP、Webcontrol に対応

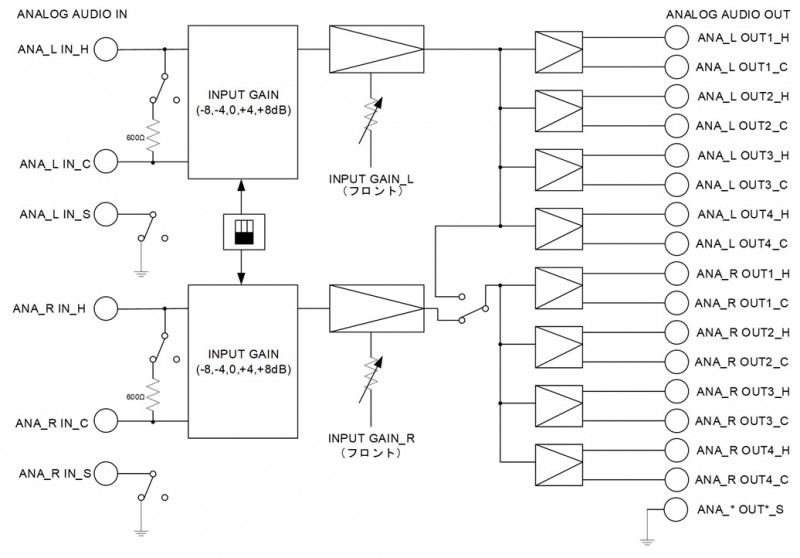

ブロック図

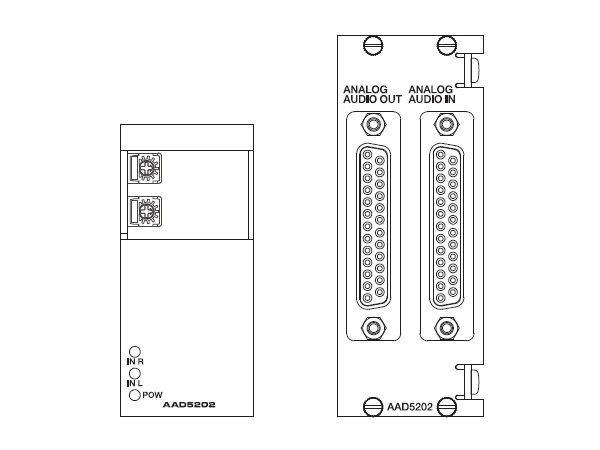

機能
・IN R LED ・IN L LED |
検出レベル -30dBm 以上が 2秒 以上続いたとき |
緑 点灯 |
上記以外 |
消灯 |
|
・アナログオーディオ L/R 入力に対し、それぞれ±6dBのレベル調整機能を搭載(フロントから操作) |
||
・2入力各4分配、もしくは1入力8分配を選択可能 |
||
・アナログ・オーディオ入力のシールド信号に対し、基板 GND とショートもしくはオープンを基板上スイッチで設定可能 |
||
・入力インピーダンスを 600Ω もしくは HiZ に基板上スイッチで切り替え可能 |
||
・入力レベルを 4dBステップで 5 段階のゲイン調整をディップスイッチで設定可能(-8,-4,0,+4,+8dB) |
||
・入力された音声が -30dBm 以上の状態が 2秒以上続いたときに LED(IN L / IN R)が緑点灯 |
||
・SNMP、Webcontrol 対応 |
仕様
アナログ・オーディオ入力 |
コネクター |
DSUB 25 メス(嵌合台:インチ) |
入力数 |
2 |
|
入力レベル、インピーダンス |
0dBm 600Ω / HiZ 平衡 |
|
アナログ・オーディオ出力 |
コネクター |
DSUB 25 メス(嵌合台:インチ) |
出力数 |
8 |
|
出力レベル、インピーダンス |
0dBm 600Ω 平衡 |
|
周波数特性 |
20Hz ~ 20kHz ±0.5dB |
|
S/N |
80dB以上 |
|
歪率 |
0.1%以下 20Hz~20kHz |
|
クロストーク |
70dB以上 10kHz +20dBm |
|
最大入出力レベル |
+24dBm 600Ω 平衡 |
|
チャネル間位相差 |
±5°以内 15kHz |
|
入出力位相差 |
±5°以内 1kHz |
|
占有スロット数 |
2スロット |
|
動作環境 |
0 ℃ ~ 40 ℃ 20 % ~ 85 % (結露無きこと) |
|
電源 |
DC 12 V |
|
消費電力 |
8 W |
|
外形寸法 |
398.5 x 88 mm |
|
質量 |
0.2 kg |
