アナログビデオ 4 分配・モジュール

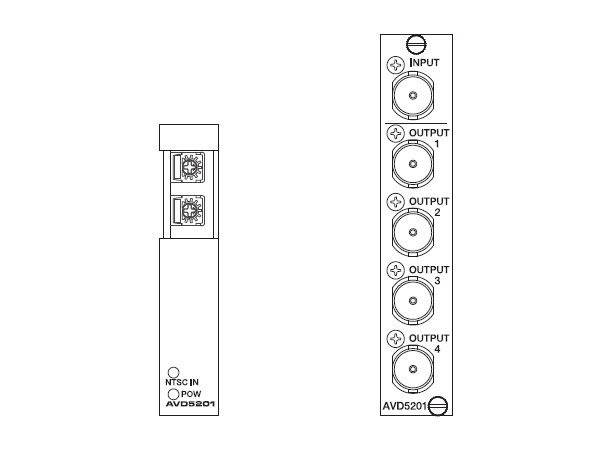

・NTSC IN LED

525i59, 625i50, 1080i, 720p, 1080p

緑　点灯

無信号、未対応フォーマット入力時

消灯

・レベル調整機能を搭載（フロントから操作）　レベル調整範囲　0.9～1.3 以上

・イコライジング調整機能を搭載。SD帯域のみ（フロントから操作）

・入力を75Ω終端するか、しないかをディップスイッチで設定可能

・未対応フォーマットの信号が入力時にアラーム出力が可能、アラーム出力はディップスイッチで無効設定も可能

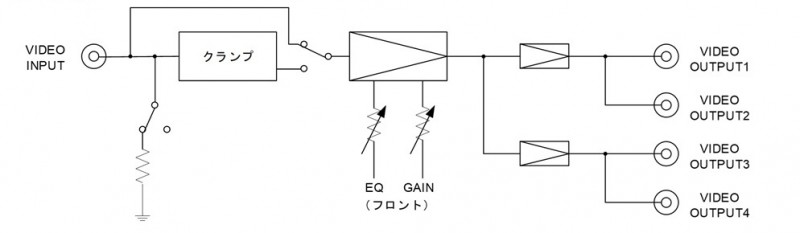

・クランプ回路を使用するか、バイパスするかをディップスイッチで設定可能

・SNMP、Webcontrol 対応

アナログビデオ入力

認識フォーマット

525i59, 625i50, 1080i, 720p, 1080p

コネクター

BNC x1

入力レベル、インピーダンス

1Vp-p, 75Ω

アナログビデオ出力

コネクター

BNC x4

出力レベル、インピーダンス

1Vp-p, 75Ω

周波数特性

60Hz～15MHz　　±0.5dB 以内（クランプ回路OFF時）

DG

±0.2%

DP

±0.2°

波形特性

K=1 以下（2Tパルス）

S/N

65dB 以上

ケーブル補償

SD 時、最大300m (5C-2V)

入出力遅延

約 0.04 μs

占有スロット数

1スロット

動作環境

0 ℃ ～ 40 ℃　　20 %  ～ 85 % （結露無きこと）

電源

DC 12 V

消費電力

1.5 W

外形寸法

398.5 x 88 mm

質量

0.18 kg
