3G/HD/SD-SDI信号 8分配・モジュール（マイクロBNC）

新製品

DVD5221

3G/HD/SD-SDI

1入力8分配

1スロット

エマージェンシースルー対応

マイクロBNC

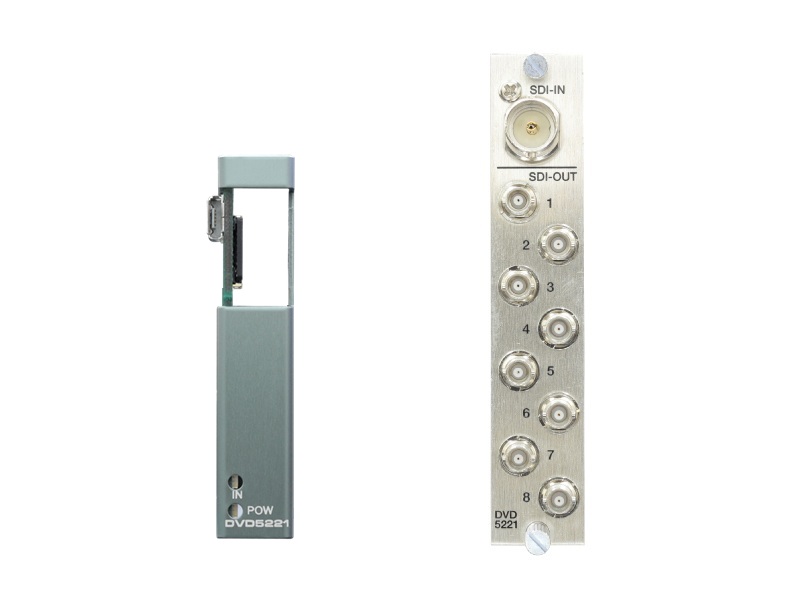

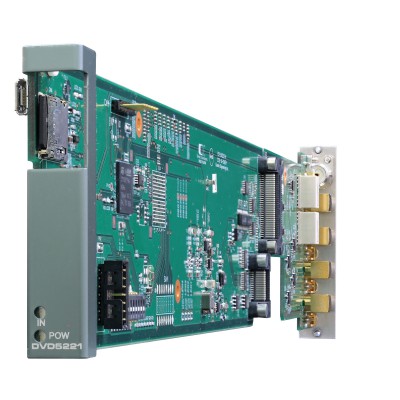

DVD5221は、C5000モジュールシステムに搭載可能な3G/HD/SD-SDI 1入力8分配モジュールです。

・３G/HD/SD-SDIに対応し、入力レートをLEDで表示します。

・1入力8分配。

・1スロット構成。

・リクロッカー内蔵。

・高性能イコライザーを搭載し、下記ケーブル長に対応。

　　　3G-SDI:130m(5CFB), HD-SDI:180m(5CFB), SD-SDI:320m(5C2V)

・入力信号がないときは出力ミュート。

・全出力チャンネル正極性出力に対応。

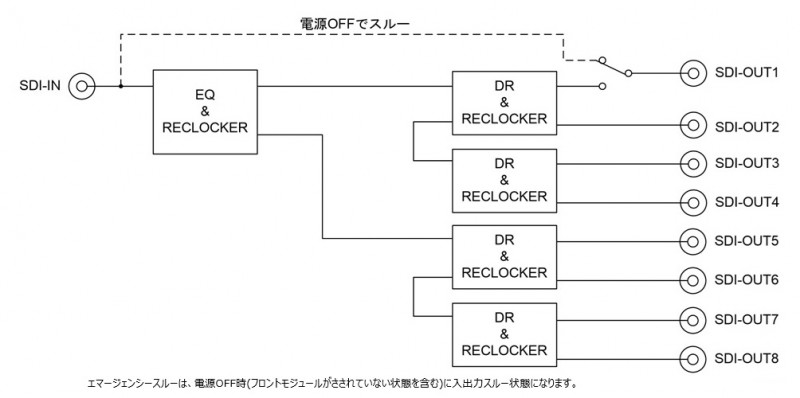

・エマージェンシースルー（電源OFF時）に対応。

　　　DVD5121 IN - OUT1

・SNMPに対応します。

・ログ機能搭載（SDI入力レートの変化時刻を記録）

・入力断、もしくは、ロックできない信号が入力された場合にアラームを出力(筐体アラーム)するか、否かをディップスイッチまたはWEBで設定できます。

SDI入力	対応規格	3G-SDI　　　SMPTE-424M（レベルA/B） HD-SDI　　　SMPTE-292M SD-SDI　　　SMPTE-259M-C DVB-ASI　　 EN50083-9
	イコライザー特性	3G-SDI　　　130m(5CFB) HD-SDI　　　180m(5CFB) SD-SDI　　　320m(5C2V)
	コネクター	BNC x1
	入力レベル、インピーダンス	0.8 Vp-p 75 Ω
SDI出力	コネクター	マイクロBNC x8
SDI出力	出力レベル、インピーダンス	0.8 Vp-p 75 Ω
入出力遅延	SD-SDI	約 0.037 μs
	HD-SDI	約 0.013 μs
	3G-SDI レベルA	約 0.007 μs
	3D-SDI レベルB	約 0.013 μs
占有スロット数	1スロット
動作環境	0 ℃ ～ 40 ℃　　20 % ～ 85 % （結露無きこと）
電源	DC 12 V
消費電力	5 W
外形寸法	398.5 x 88 mm
質量	0.2 kg
