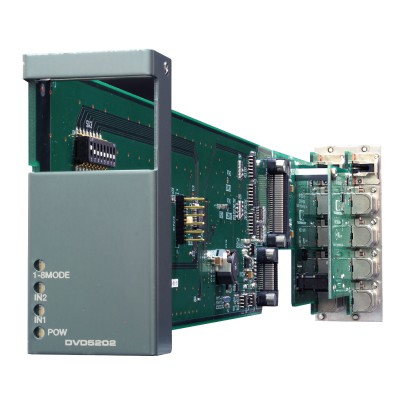

DVD5202

3G/HD/SD-SDI

1入力 8 分配 / 2 入力 4 分配

エマージェンシースルー対応

DVD5202 は、C5000 モジュールシステムに搭載可能な 3G/HD/SD-SDI 1 ⼊⼒ 8 分配、もしくは 2 ⼊⼒ 4 分配を切り替えることが可能な SDI 分配モジュールです。

・3G/HD/SD-SDIに対応し、入力レートをLED(IN1、IN2)で表示

・1入力8分配と2入力4分配を設定スイッチで切り替え可能（フロントのLED(1-8MODE)で状態確認可能）

・リクロッカー内蔵

・全出力チャンネル正極性出力に対応

・エマージェンシースルー（電源OFF時）対応

・入力断もしくはロックできない信号が入力された場合にアラームを出力(筐体アラーム)するか否かをディップスイッチまたはWEBで設定可能

・SNMP、Webcontrolに対応

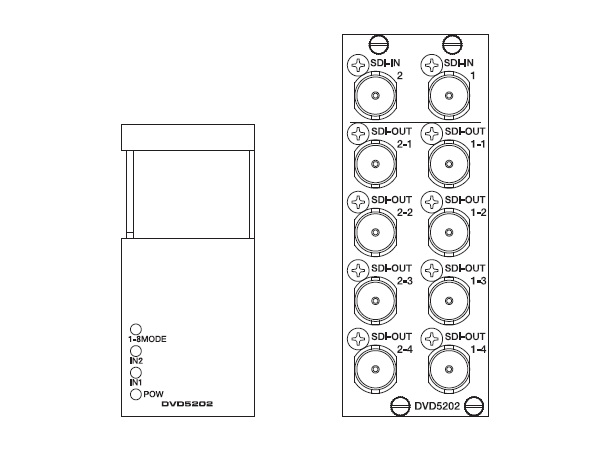

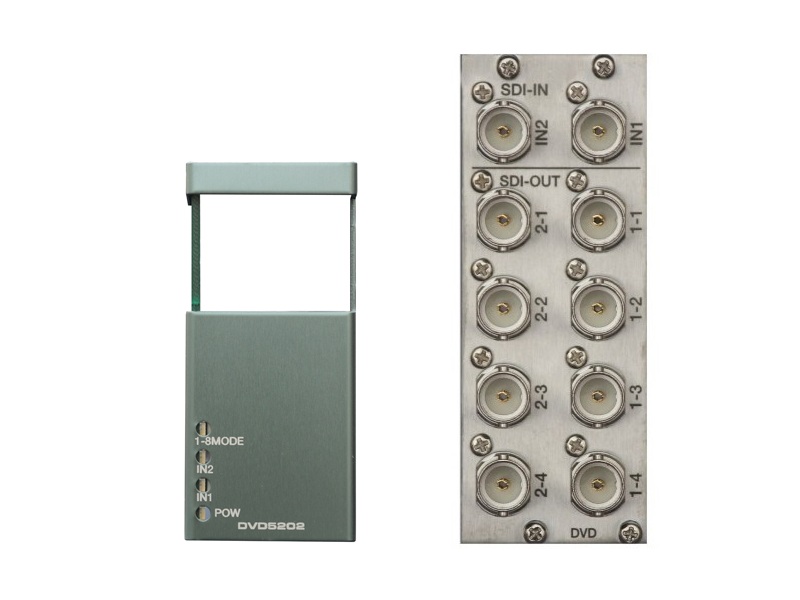

・IN1/IN2 LED	3G-SDI	緑　点灯
	HD-SDI	青　点灯
	SD-SDI/DVB-ASI	紫　点灯
	無信号	消灯（非対応フォーマット入力時含む）
・1-8 MODE LED	１入力８分配	緑　点灯
	２入力４分配	消灯
・リクロッカー内蔵
・全出力チャンネル正極性出力に対応
・入力断もしくはロックできない信号が入力された場合、アラームを出力(筐体アラーム)するか否かをディップスイッチまたはWEBで設定可能

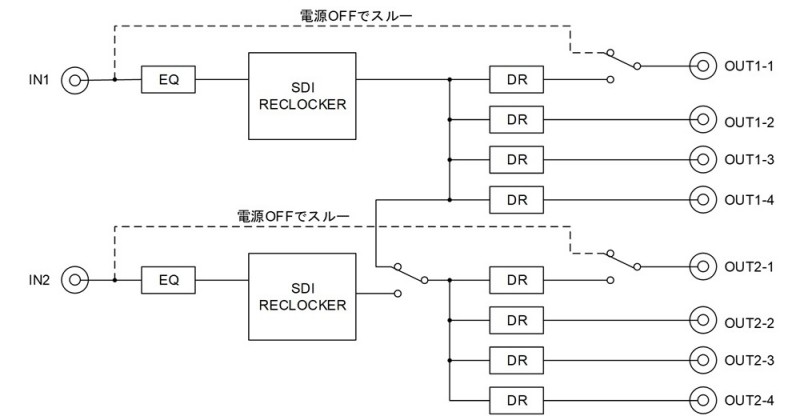

・エマージェンシースルー対応	1入力8分配：IN1 → OUT1-1 2入力4分配：IN1 → OUT1-1、 IN2 → OUT2-1
・SNMP、Webcontrol対応

SDI入力	対応規格	3G-SDI　　　SMPTE-424M（レベルA/B） HD-SDI　　　SMPTE-292M SD-SDI　　　SMPTE-259M-C DVB-ASI EN50083-9
	コネクター	BNC x2
	入力レベル、インピーダンス	0.8 Vp-p 75 Ω
SDI出力	コネクター	BNC x8
SDI出力	出力レベル、インピーダンス	0.8 Vp-p 75 Ω
入出力遅延	SD-SDI	約 0.037 μs
	HD-SDI	約 0.013 μs
	3G-SDI レベル A	約 0.007 μs
	3G-SDI レベル B	約 0.013 μs
占有スロット数	2スロット
動作環境	0 ℃ ～ 40 ℃　　20 % ～ 85 % （結露無きこと）
電源	DC 12V
消費電力	7.2 W
外形寸法	398.5 x 88 mm
質量	0.25 kg
