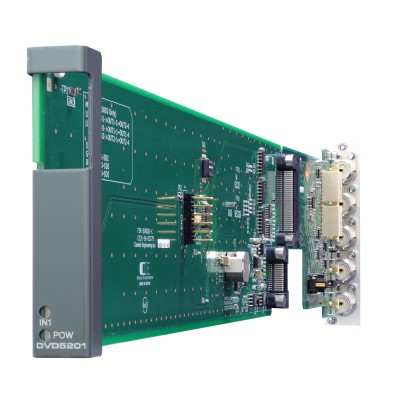

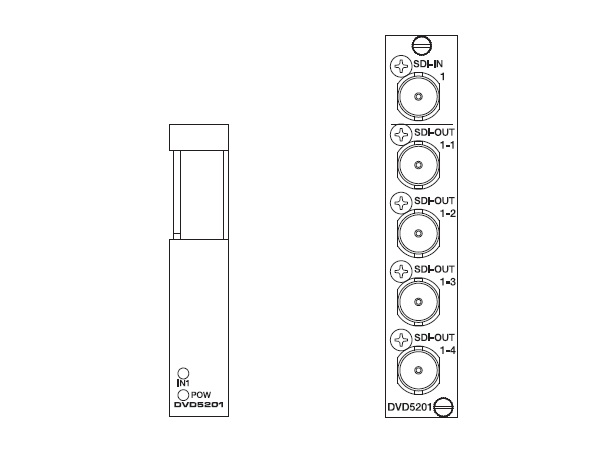

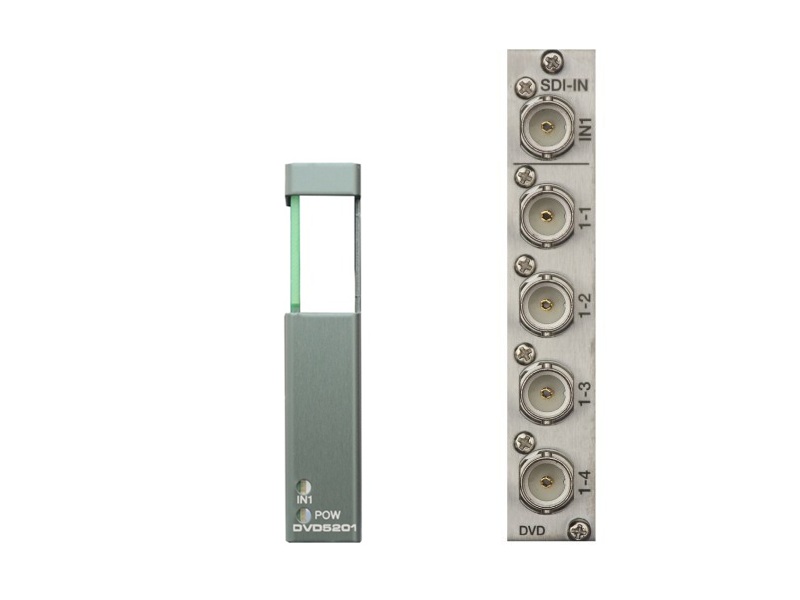

3G/HD/SD-SDI 4 分配・モジュール

・IN1 LED

3G-SDI

緑　点灯

HD-SDI

青　点灯

SD-SDI/DVB-ASI

紫　点灯

無信号

消灯（非対応フォーマット入力時含む）

・リクロッカー内蔵

・全出力チャンネル正極性出力に対応

・入力断もしくはロックできない信号が入力された場合、アラーム出力(筐体アラーム)するか否かをディップスイッチまたはWEBで設定可能

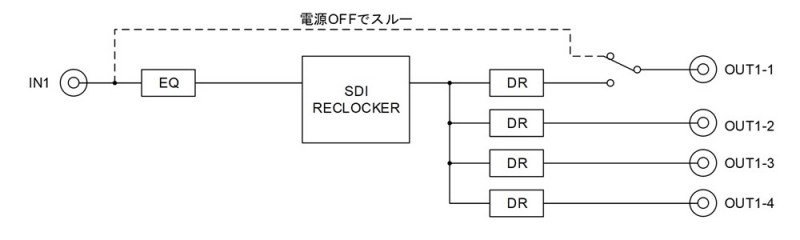

・エマージェンシースルー対応

IN1 → OUT1-1

・SNMP、Webcontrol 対応

SDI入力

対応規格

3G-SDI　　　SMPTE-424M（レベルA/B）

HD-SDI　　　SMPTE-292M

SD-SDI　　　SMPTE-259M-C

DVB-ASI       EN50083-9

コネクター

BNC x1

入力レベル、インピーダンス

0.8 Vp-p  75 Ω

SDI出力

コネクター

BNC x4

出力レベル、インピーダンス

0.8 Vp-p  75 Ω

入出力遅延

SD-SDI

約 0.037 μs

HD-SDI

約 0.013 μs

3G-SDI レベル A

約 0.007 μs

3G-SDI レベル B

約 0.013 μs

占有スロット数

1スロット

動作環境

0 ℃ ～ 40 ℃　　20 %  ～ 85 % （結露無きこと）

電源

DC 12V

消費電力

3.8 W

外形寸法

398.5 x 88 mm

質量

0.2 kg
